近日，智能經濟研究所發布了《深圳市MEMS產業發展白皮書》，報告認為：

1、深圳市MEMS產業下游應用需求旺盛，核心產品緊系電子信息產業主動脈。

2、MEMS制造環節短板突出，亟需構建中試服務平臺，助力中小企提速發展。

3、深圳市在多個MEMS細分賽道具備先發優勢，有望培育出若干獨角獸。

4、MEMS特色工藝種類多、難度大，強化高端MEMS人才引育是“關鍵一招”。

以下為報告精華內容分享：

一、MEMS技術概覽

（一）MEMS的定義

微機電系統（Micro Electro-Mechanical System，簡稱MEMS），是在微電子技術（半導體制造技術）基礎上發展起來的，融合了光刻、腐蝕、薄膜、LIGA、硅微加工、非硅微加工和精密機械加工等技術制作的電子機械器件。MEMS具有微型化、智能化、高集成度和適于大批量生產、多學科交叉等特征。

（二）MEMS器件分類

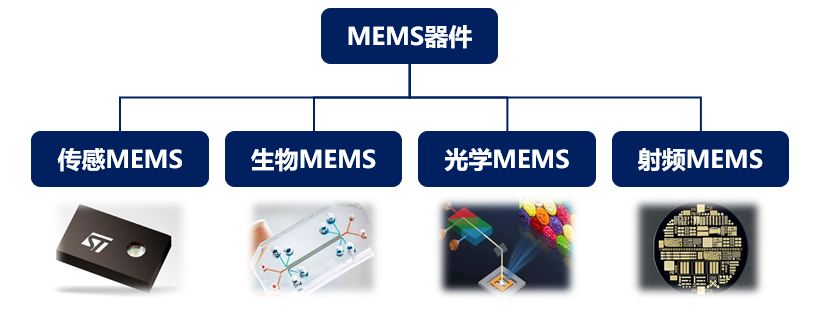

MEMS器件根據其技術原理可分為四類：傳感MEMS、生物MEMS、光學MEMS和射頻MEMS。

圖片來源：創新中心智能經濟研究所

二、MEMS產業鏈

MEMS整個產業鏈涉及設計、制造、封裝測試、軟件及應用方案環節。MEMS產業鏈的上游負責MEMS器件設計、材料和生產設備供應，中游生產制造出MEMS器件，下游使用MEMS器件制造終端電子產品。

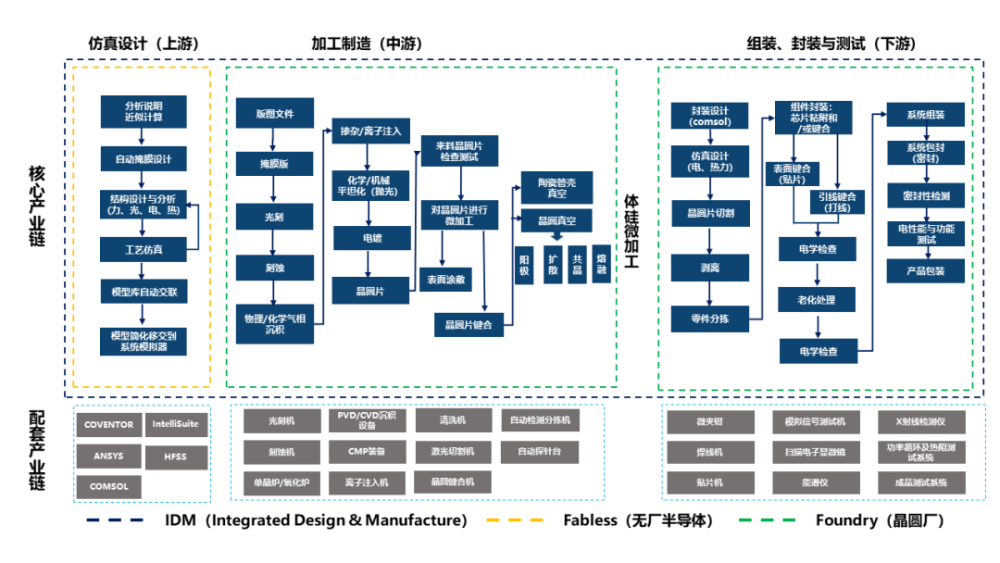

圖：MEMS生產制造工藝流程圖，資料來源：創新中心智能經濟研究所

三、MEMS產業市場格局

（一）全球市場格局

1.全球MEMS行業市場規模保持穩定增長。

據IC Insights統計，2019年全球MEMS產業市場銷售額超140億美元，同比增長10%，預計未來幾年全球MEMS市場將以15%的年復合增長率增長，到2023年市場規模突破200億美元。

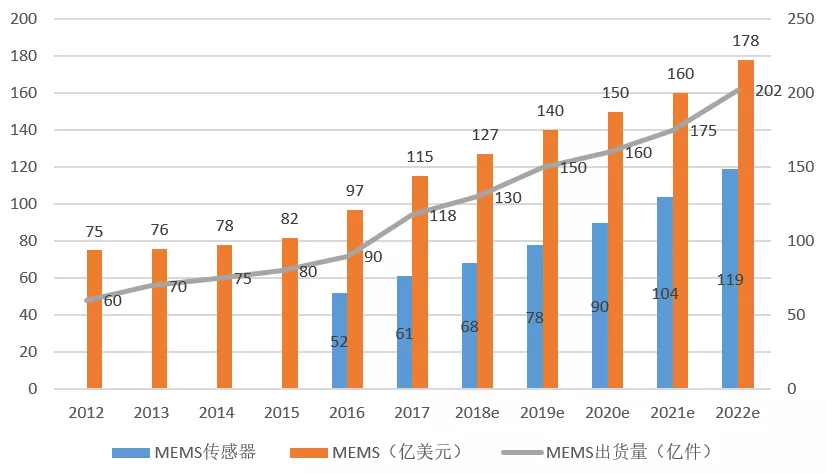

圖：全球MEMS市場規模統計及預測 資料來源：IC Insights

2.細分領域呈現寡頭壟斷的分布格局。

據Yole Development公布的2018年全球MEMS元件廠商TOP30企業榜單，TOP30企業的總銷售額高達103億美元（占全行業81%）。其中，美國排名前30的廠商有12家，市場份額占比45.63%，主要包括RF MEMS、壓力傳感器、慣性傳感器、溫濕傳感器、MEMS麥克風等細分領域；日本排名前30的廠商有10家，市場份額占比18.97%，主要包括圖像傳感器、繼電器、噴墨打印頭、壓力傳感器等領域；而中國只有歌爾和瑞聲兩家企業上榜，主要生產MEMS麥克風。

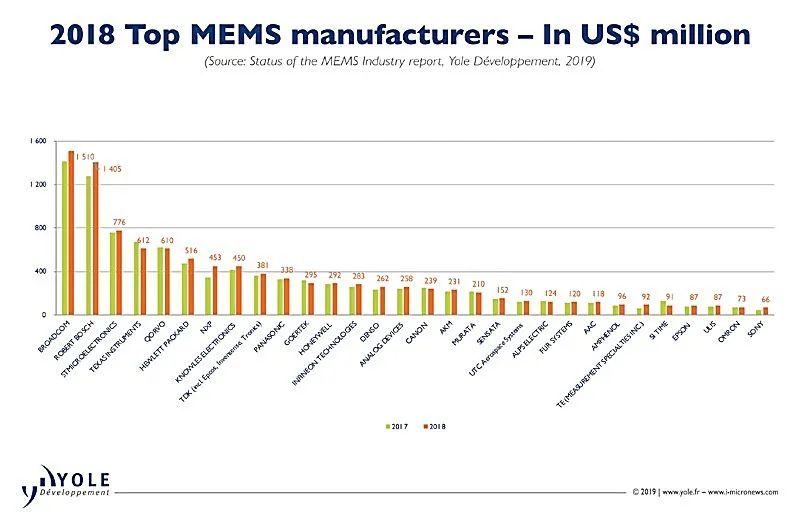

圖：2018年全球TOP30MEMS元件制造廠商 資料來源：Yole Development

3.歐美MEMS代工廠具有壓倒性優勢。

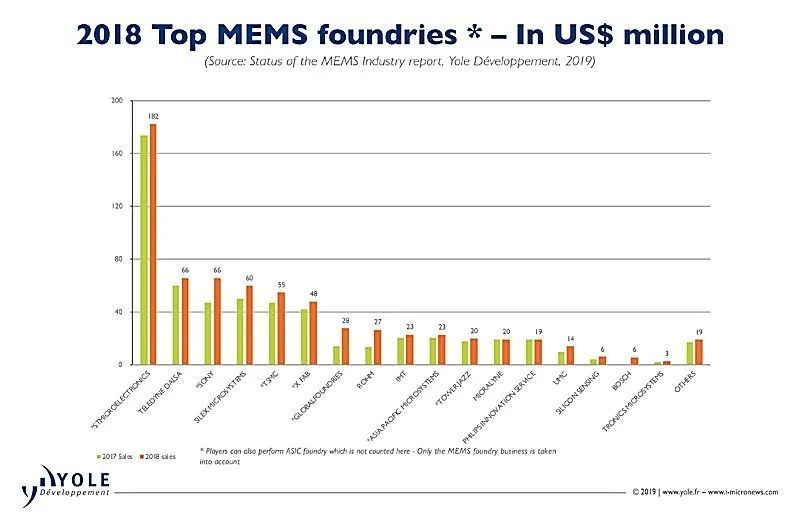

據Yole Development 發布的2018年全球MEMS代工廠發展報告，提供MEMS代工的IDM廠商主要有ST、索尼、TI等，臺積電MEMS代工業務也排在前列。從MEMS代工業務規模來看，TOP1為美國的ST，每2臺手機中就有1顆ST MEMS傳感器，其開展MEMS代工業務已有20余年。TOP2為加拿大的Teledyne DALSA，是全球最大的純MEMS 代工廠。TOP4是中國耐威科技控股公司Silex Microsystems AB，在純MEMS代工廠中排名第二。
