在《基于柔性探頭的電容放電瞬態電流分析》一文中，我們深入探討了測量電容放電瞬態電流的過程，但是電容是如何產生大電流的？接下來將著重介紹其中大電流的產生機制。
電容儲能的物理本質決定能量釋放潛力
電容器的電場儲能能力與其物理結構直接相關：
電荷聚集的必然性
當外部電源對電容充電時，電介質兩側極板會聚集等量異號電荷（±Q）。這種電荷分離現象本質是電介質極化響應電場的結果，其儲能密度由電容值C和電壓V共同決定，其公式如下
高電壓充電的本質是建立強電場，這為后續大電流釋放奠定了能量基礎。
電壓的驅動作用
放電時，極板間電勢差形成非平衡電場系統。根據靜電力原理，該電場力必然驅動電荷通過外部回路定向遷移以恢復電中性。電壓的初始幅值直接決定了電荷遷移的驅動力強度，這是脈沖電流峰值的根本約束條件。

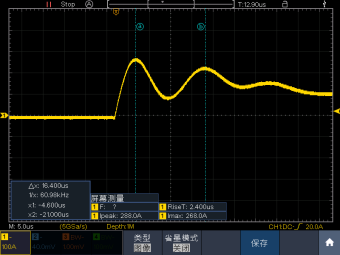

圖1 電容放電的瞬態峰值電流波形
大電流生成的充分必要條件
大電流的根本原因：低阻抗路徑
回路總電阻R是制約電流幅值的核心參數，其中CBB電容器具有低等效串聯電阻(ESR)，低ESR可最大限度地減少能量損失和阻抗。根據歐姆定律
可知當導線電阻、接觸電阻等被壓縮至毫歐級時，萬安級電流成為可能。

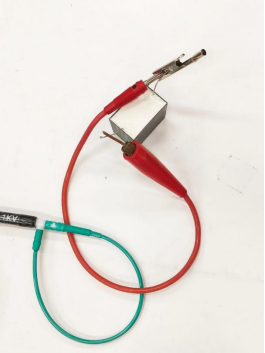

圖2 電容連接圖
圖2所示為電容連接圖，連接線接上電容一邊，另一邊連接銅棒觸碰電容，clip-around線圈套入連接線中，其中紅色電容連接線可視為低阻抗路徑。
能量釋放速率的物理限制
脈沖功率要求P≥E/Δt（Δt為脈寬）。如下公式
可知低阻設計不僅提升電流幅值，更通過降低熱能轉化比例，確保能量以電磁能形式高效釋放。典型案例如氙燈放電管，其等離子體通道電阻可低至0.001Ω，實現微秒級千安電流。

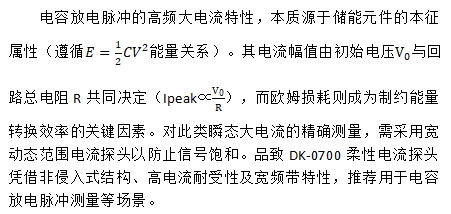

結論
