實驗名稱

柔性電流探頭在電容放電瞬態電流的測量

一、電容放電電流特性

電容放電過程中，儲存在電容中的電荷通過外部回路迅速釋放，伴隨高頻、大電流脈沖，其波形特征包括：

快速上升沿：放電瞬間電流上升時間可達微秒級（如5us），需高帶寬探頭捕捉細節；

大電流峰值：儲能電容放電電流可達數百安培，需寬量程探頭避免信號飽和；

高頻振蕩：回路電感與電容形成LC諧振，要求探頭具備高信噪比和相位一致性。

傳統電流互感器因帶寬限制和磁飽和問題難以滿足需求，而本次實驗使用的DK-0700憑借非接觸式設計和高頻響應特性成為理想選擇。

二、DK-0700探頭的核心優勢

1、高頻帶寬與瞬態捕捉能力

帶寬覆蓋：DC-50Hz至10MHz，滿足電容放電脈沖上升時間要求（如100ns脈沖對應3.5MHz帶寬需求）；

抗干擾設計：14mV峰峰值噪聲水平，結合示波器高分辨率模式可有效抑制高頻振蕩中的雜波。

2、大電流測量與安全性

量程范圍：7A~700A，覆蓋典型電容放電場景（如超級電容組或電力電子設備測試）；

耐壓保護：線圈耐壓3kV，適用于高壓電容回路測量，避免擊穿風險。

3、靈活安裝與校準特性

非侵入式測量：柔性線圈可環繞導體安裝，適應狹小空間布局；

三、測量系統搭建與操作流程

1、實驗設備：

直流穩壓電源PA2002（200V 2A）

高壓CBB電容（示例規格：10uf 275V）

品致DK-0700柔性電流探頭（10MHz帶寬，量程700A）

數字示波器MDO7500A

放電負載：功率電阻

絕緣工具：陶瓷鑷子、絕緣手套

2、安全防護措施

高壓防護：操作80V以上電壓時佩戴絕緣手套，實驗區域設置絕緣橡膠墊；

接地保護：電源、電容外殼與示波器共地，消除電位差風險。

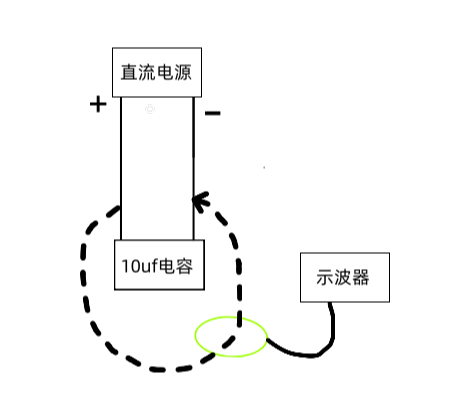

3、搭建電路：

電容與直流電源連接，探頭連接示波器，選擇連接線先接上電容一邊（瞬間電流可達幾百A 普通的連接線可能會被電流瞬間打黑），clip-around線圈套入連接線中。示波器設置好相關參數。

實驗過程：

①低壓預實驗（5V充電）

設置電源輸出5V，開啟充電10秒（確保電容電壓穩定）；

安全放電操作：用絕緣鑷子夾持導線，短暫觸碰電容兩極（持續時間<0.5秒），模擬快速放電；

記錄示波器捕獲的電流波形，分析峰值電流與上升時間（預期值：5V下峰值約50A，上升時間微秒級）。

②高壓實驗（120V充電）

20V階段：

充電至20V，用銅棒輕觸放電，觀察波形振蕩特性，記錄峰值電流（約50A）；

50V階段：

設置電源輸出50V，開啟充電10秒（確保電容電壓穩定）；短暫觸碰電容兩極（持續時間<0.5秒），觀察波形振蕩特性，記錄峰值電流（約100A）；
