80V測試：

充電前確認電容耐壓標識（≥100V），充電完成后，通過短接電容兩極放電，DK-0700捕捉瞬態電流（預期峰值100-150A）。

100V測試：

充電完成后，通過短接電容兩極放電，DK-0700捕捉瞬態電流（預期峰值150-200A）。

120V測試：

充電完成后，通過短接電容兩極放電，DK-0700捕捉瞬態電流（預期峰值200-300A）。

四、關鍵數據記錄與分析

實驗數據

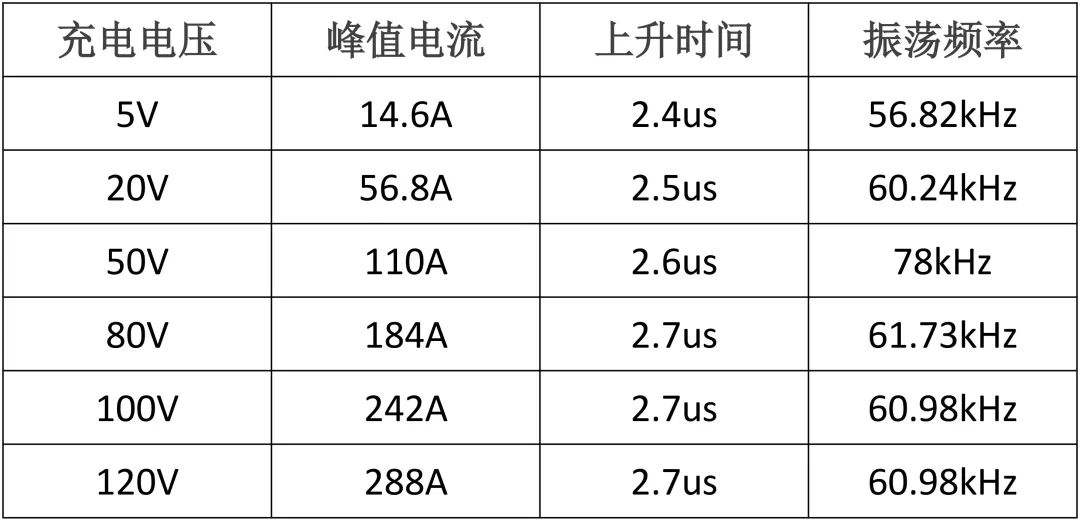

經典實驗波形

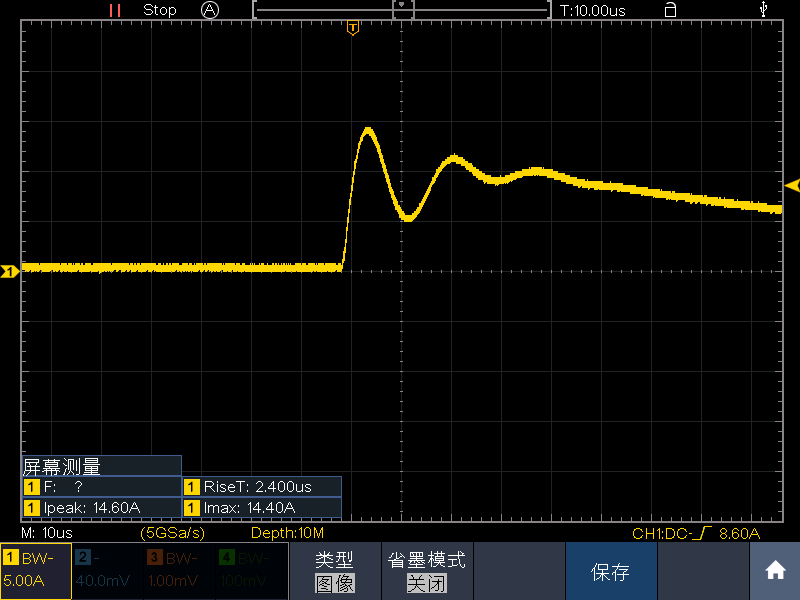

低壓實驗：5V充電電壓

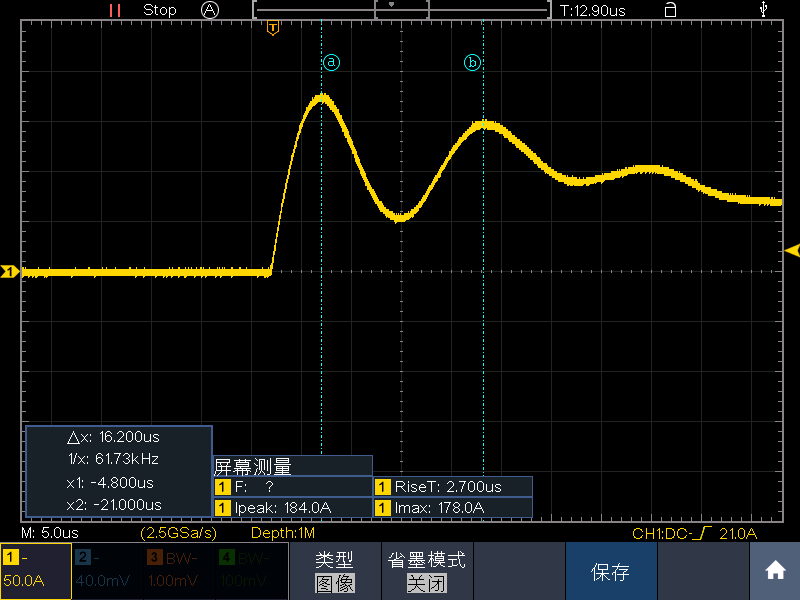

高壓實驗：80V充電電壓

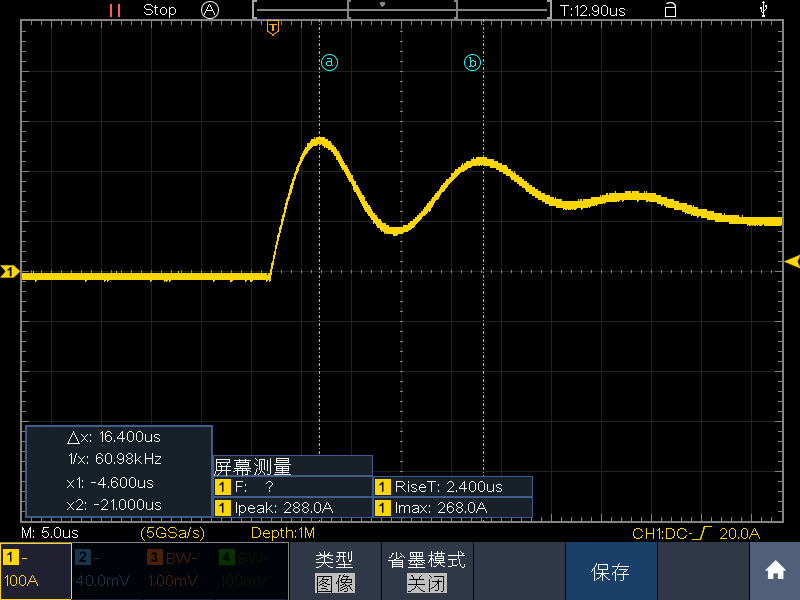

高壓實驗：120V充電電壓

分析

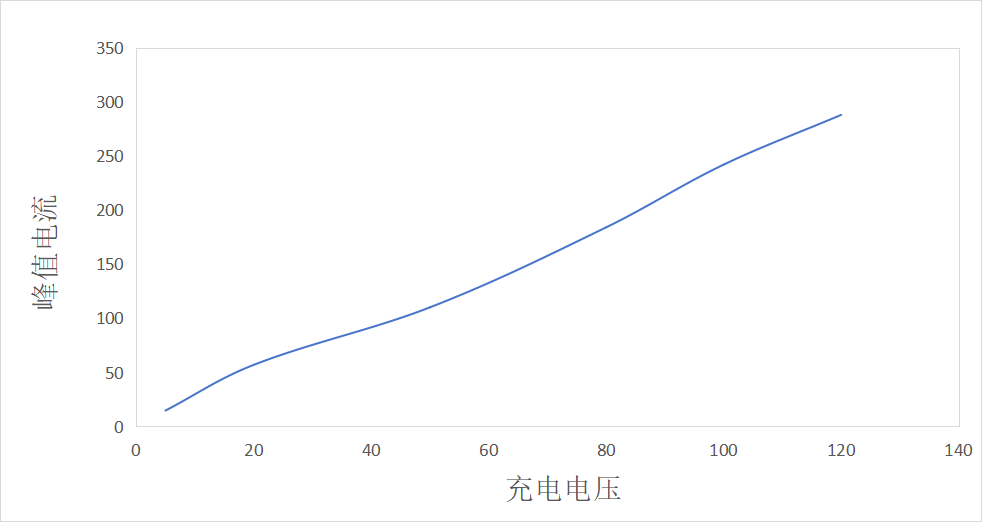

從以上數據來看，電容放電的瞬態峰值電流與充電電壓近似呈線性正比關系，比例系數約為2.4 A/V，但在某些電壓點可能存在偏差，可能由于測量誤差或ESR的臨時變化。并且可以基本確定震蕩頻率與充電電壓無相關性。

五、實驗意義與應用延伸

本實驗通過階梯式加壓與精細化測量，完整呈現了電容放電瞬態電流的特性規律，可應用于：

儲能系統設計：優化電容組并聯拓撲，降低回路寄生電感；

功率器件選型：根據實測電流峰值與di/dt數據，選擇匹配的IGBT或MOSFET；

安全標準驗證：為高壓設備的短路保護電路設計提供實測數據支撐

六、總結

品致DK系列柔性電流探頭憑借其高帶寬、大電流量程和非接觸式測量優勢，為電容放電瞬態電流分析提供了高精度解決方案。
