在新能源汽車、電源、智能硬件等領域，很多工程師會將產品分解成不同模塊，然后對模塊的電壓、電流做信號分析，當產品信號路數較多時，如何多通道、高精度地進行信號同步監測？本文介紹的這種方案值得參考。

大多數的被測產品測試通道需求一般在4路以內，工程師也就直接使用示波器、高壓差分探頭、電流探頭進行測試，這是比較常見的做法。當信號大于4路甚至到幾十路時，如何進行高精度的分析？我們將分為兩種類型來介紹：多通道非同步測試和多通道同步測試。

多通道非同步測試

多通道非同步測試的應用場景比較常見，在多個組件關聯度不強，不需要分析因果關系時，一般都使用非同步測試方案。這種做法的優點是成本低、用法簡單，常見的溫度、壓力和常規的電壓、電流等信號都可以使用這種辦法。

比較常見的測試手段是使用數據采集記錄儀，多通道、非同步（掃描測試）是他最大的特點，一般應用在比較簡單的工業領域中。

多通道同步測試

多通道同步測試往往是為了分析產品部件之間的因果關系，分析問題的本質。如轉換效率測試、時序測試、反應時間測試等，都是典型需要同步測試的場景。

1、高壓測試場景

當被測產品的工作電壓在200V~1500V時，一般推薦使用功率分析儀進行多通道同步測試。

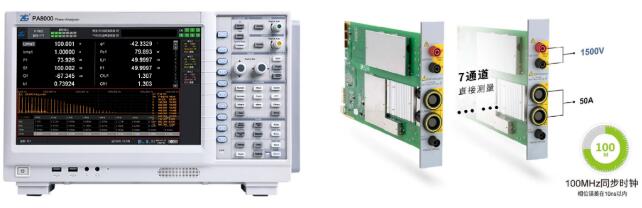

功率分析儀可以直接測量7路電壓、7路電流，電壓測量可達1500V，電流直接測量可達50A，配合傳感器使用時可以測到幾萬A。在電力電子領域，典型如電源、電機、光伏、風電、儲能、電池等行業，功率分析儀已經成為了標準測試設備。

2、低壓測試場景

在電壓小于200V時，在新能源汽車、家電、智能硬件等領域會更加常見這種需要多通道同步測試的需求，我們推薦使用示波記錄儀的16通道同步采集卡進行測試。

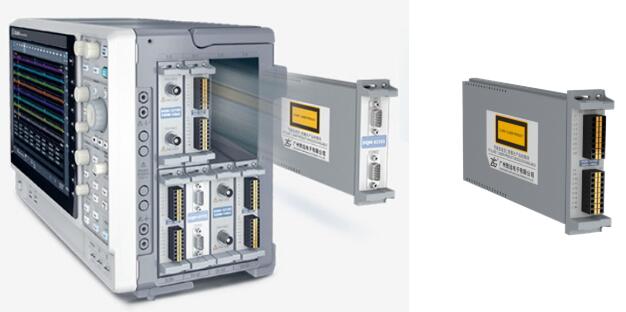

16通道采集卡（DQM-16250）是一種16通道可以同時工作在200kS/s采樣率下的電壓采集卡，配合示波記錄儀ZDL6000的8個卡槽，最多可以支持128個通道的同步測量，電壓信號可直接測量到50V。當需要電流測試時，配合專用的測試套件，可以同時對電流信號進行同步分析。

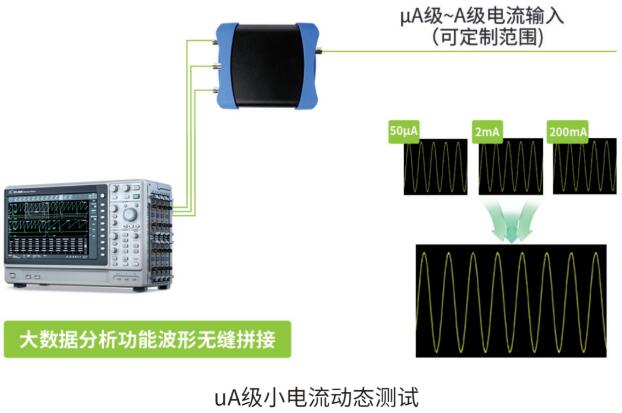

值得一提的是，ZDL6000示波記錄儀配合電流測試套件可以針對大動態范圍的電流進行波形拼接。

如當被測產品待機電流在50uA，工作時電流上升到200mA，使用測試套件和示波記錄儀則可以分別監測50uA~2mA、2mA~200mA的電流，然后使用ZDL6000的大數據分析功能將波形無縫拼接，最后可以實現大動態范圍的電流測試。

總結

多通道高精度的電壓、電流測試方法有很多，用戶需要根據自己的應用場景靈活選擇：

·當需要簡單測試電壓、電流信號不需要同步測試時，推薦使用數據采集記錄儀；

·當需要同步測試而且處于較高電壓時，推薦使用PA8000功率分析儀；

·當需要同步測試且通道數較多時，推薦使用ZDL6000示波記錄儀配合16通道同步采集卡完成測試。
