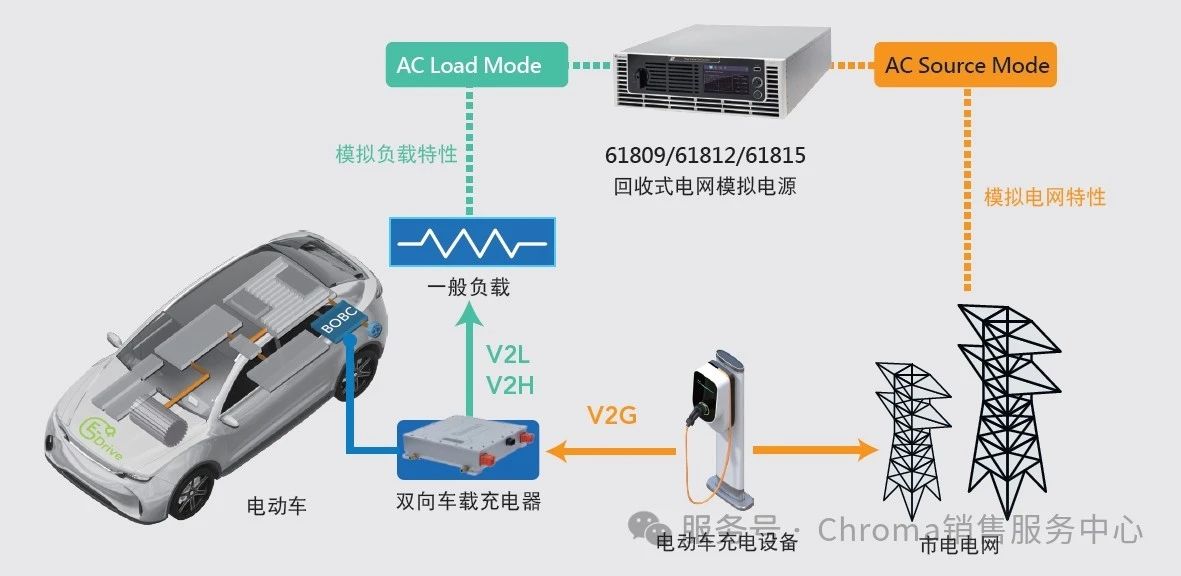

雙向車載充電器（Bidirectional On-Board Charger，BOBC）是一種能夠在電動車（EV）與電網之間進行雙向能量傳輸?shù)脑O(shè)備。它不僅可以將電網的交流電轉換為直流電為車輛電池充電，還能將車輛電池中的電能反向輸出至電網或家庭負載，實現車輛到電網（V2G）、車輛到家庭（V2H）、車輛到負載（V2L）等應用。

由于電動車的交流充電設備多使用于家庭住宅，因此于歐美主流的AC BOBC入電規格分別為22kW三相380V線電壓，及19.2kW單相三線240V / 120V相電壓等配置，其中美規BOBC對相電流的要求更是高達80A。此條件下，對于欲測試全球AC BOBC產品的廠商而言，其解決方案須考慮到交流電源及交流負載，及其輸出配置、電流能力、額定功率和設備體積等種種問題，為相當不易的挑戰。

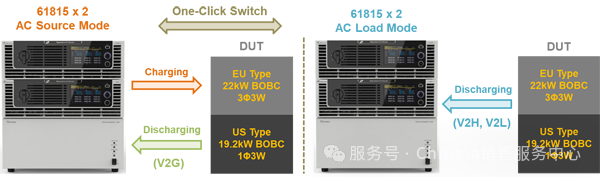

Chroma 61815作為3U/15kVA的高功率密度電網仿真電源，不僅能作為交流源來模擬市電，亦可透過交流負載選配功能，來仿真家用設備或其他交流負載特性。透過兩臺61815單機并聯搭配專用的接線整合治具，能以10U高的精簡設備體積和單純的三相四線輸出設計，輕松實現歐洲22kW三相、及美國19.2kW的單相三線的交流測試方案。且針對V2G、V2H、V2L等測試情境條件，Chroma 61815可一鍵切換交流源和交流載模式，仿真不同電網環境（如頻率、電壓變化）及不同負載條件，來對應BOBC各項交流測試需求。

此外，在進行V2G、V2H、V2L等測試項目時，Chroma 61815可透過能源回收功能，在不影響、不干擾廠內電網之下，回饋BOBC輸出或回灌的能源，節省最高約90%的測試功耗，不僅提升整體效率，還能減少能源浪費與運行成本，實現更高成效的交流測試解決方案。
