固態電池通過使用固態電解質代替?zhèn)鹘y(tǒng)鋰離子電池中的液態電解質，不僅能夠提供更高的能量密度，還在耐久性和安全性等多個關鍵方面有卓越表現。基于這些優勢，新能源汽車制造商們正積極探尋用固態電池替代現有鋰離子電池的可能性。
目前，固態電池產業仍處于起步階段，根據公開資料，僅有少數日本汽車廠商實現了小規模的生產。在這個新興領域的探索中，依托PXI靈活開放的軟硬件平臺與高性能充放電設備，NI深度參與某知名廠商的固態電池研發與試產測試，深入了解固態電池測試方法與流程，并協助客戶開發了針對性的全流程測試解決方案。
固態電池電芯質量測試
電芯質量測試是確保固態電池研發、生產質量可靠性的的重要測試手段。由于固態電池獨有的固固界面特性，在測試中需要特別關注孔隙率、離子導電率、枝晶生長帶來的影響，以及在不同壓力、溫度、循環下的惡化。通過多種測試方法，綜合判斷固態電池的性能、壽命、安全性和可靠性。
NI電芯質量測試方案提供包括EIS電化學阻抗譜測試、微歐級內阻測試、ACIR交流阻抗測試、OCV開路電壓測試、固態電解質微短路測試在內的多種測試方案。由于固態電池特性與傳統鋰離子電池有很大不同，測試參數如激勵電流頻率、幅值、波形等也不盡相同。針針對固態電池研究性探索性測試需求，NI也能利用PXI平臺靈活可擴展的特性協助用戶開發專屬IP測試方案。
NI電芯質量測試方案基于PXI平臺，以SMU源測量單元模塊為核心，同時集成71/2DMM數字萬用表、溫度和應變測量等模塊，結合LabVIEW圖像化編程語言，幫助用戶簡化測試開發流程、最大程度提高靈活性、實現快速驗證和自定義測試。

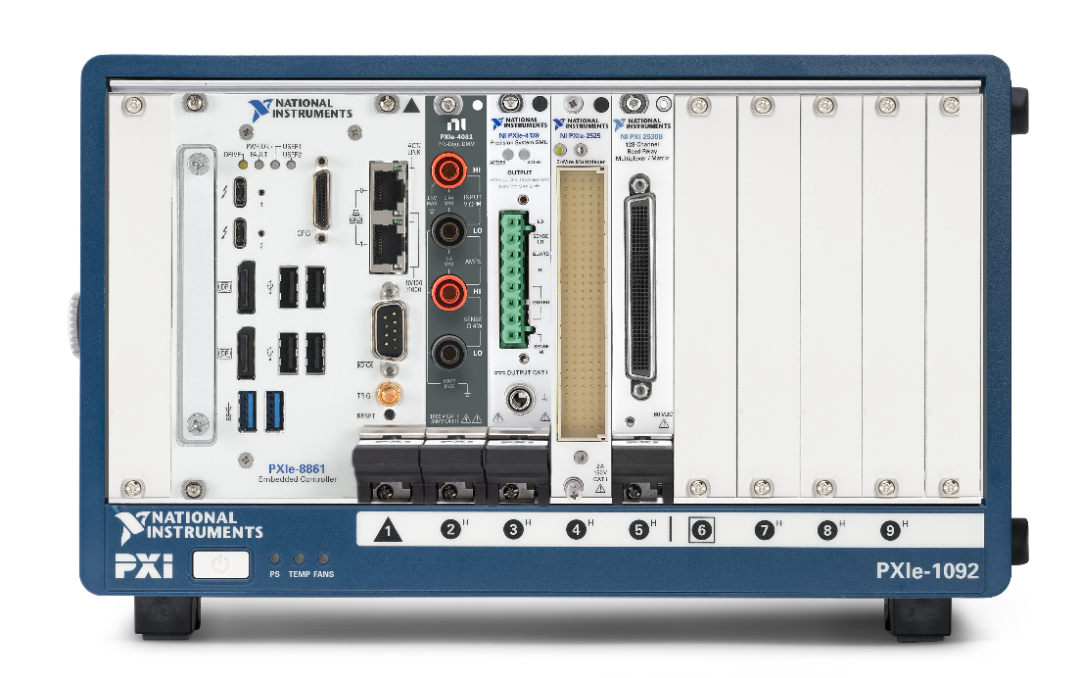

圖1：NI PXI平臺固態電池電芯質量測試推薦配置
NI PXI平臺固態電池電芯質量測試方案的特點：
PXI 模塊化儀器，軟件定義儀器，助力客戶探索研究新型電池的測試方法
NI SMU四象限源表，可提供±3A電流，±10A脈沖電流， ±60V電壓的任意波形信號
NI SMU可作為充放電儀，實現可編程定制化的充放電協議，同時具備μs級的控制更新速率
可搭配NI PXI平臺其它模塊化儀器，如7 ? DMM，溫度測量、應變測量等模塊，實現復雜測試延展
已集成EIS電化學阻抗譜測試，微歐級內阻測試，ACIR交流阻抗測試，OCV開路電壓測試
可集成其他第三方科研設備，實現同一平臺自動化測試和分析
開放原始測試數據，可實現數據分析定制化，便于進一步大數據分析和創新應用
固態電池電芯充放電性能測試
區別于電芯質量測試，電芯充放電性能測試更加關注電芯在充放電循環下的電性能，固態電池需要充放電設備為電芯在不同的環境下施加激勵。固態電池一般需要在一定壓力、溫度下才能保證穩定工作。因此，電芯測試系統需要能夠提供精度和規格都足夠的壓力、溫度、電壓和電流控制，以及相應的高精度和高動態響應的信號采集設備。
NI提供了針對電芯的高性能充放電設備，并將其集成進PXI實時測控平臺，應用于固態電池電芯充放電性能測試中。高精度（≤0.02%FS），高采樣率（≥1kHz），可洞察固態電池內部結構細微變化帶來的電性能影響?！?ms動態響應，1ms實時控制更新頻率，可模擬更復雜、真實、極端的動態工況覆蓋更多測試場景。

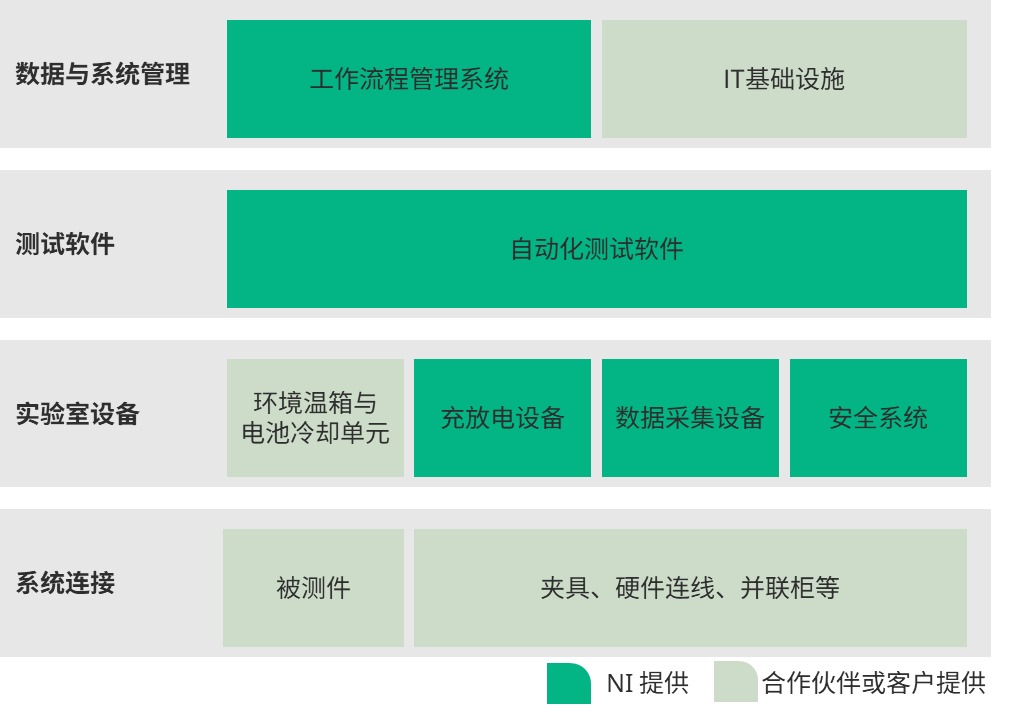

圖2：NI固態電池電芯充放電性能測試系統架構（同樣適用于電池包充放電性能測試）
NI固態電池電芯充放電性能測試方案特點：
PXI實時測試平臺，保障電池長時間測試穩定可靠
模塊化功率組件，靈活，方便維護；可根據測試需求任意擴展300A-1800A
