功率分析儀在測試時出現的數據跳動、效率異常等現象，很多時候與信號的頻率是否準確測量有著很大的關系，本文就對頻率測量的重要性進行分析，希望能幫助大家進行更準確的測量。

首先我們來看看為什么頻率的測量對其他參數會造成如此大的影響。

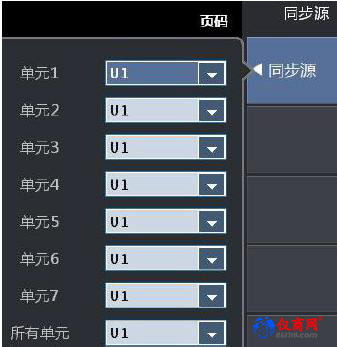

同步源的選擇

用過功率分析儀的工程師一定會記得，在對儀器進行設置的時候，一個叫“同步源”的設置選項，該選項包括了各個測試通道的電壓和電流，工程師可以自主來進行選擇。該選項的選擇對直流信號測試影響不大，但對交流信號的測試會有很大的影響。原因是因為如果交流信號測量數據的間隔如果與信號周期不同步的話，相當于測試的數據是非整周期，那么計算的結果也將不準確。功率分析儀檢測和計算信號的周期是同步源來決定的，所以選擇準確的同步源對測試結果非常關鍵。同步源選擇的原則是盡可能的選擇接近正弦波的信號，比如電網工頻電我們一般選擇電壓為同步源，又如電機驅動輸出的PWM信號，我們可以選擇電流做同步源。

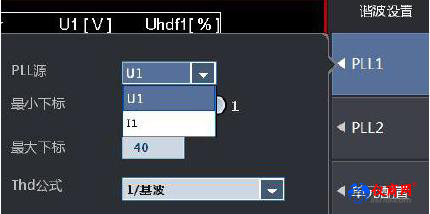

PLL源的選擇

除了同步源信號對測量數據有很大影響以外，我們在做諧波分析設置時，還有一個非常關鍵的源——PLL源。我們可以先來看一下諧波測量的方法，可以參考《一文讀懂諧波測量方法》（加上微文鏈接），其中我們常用的諧波分析采用的是同步采樣法，這樣可以保證不會出現頻譜泄露，保證諧波測量的準確，如IEC6100-4-7標準就規定了10倍基頻的采樣原則。而同步采樣法的基礎就是PLL源的選擇。

以上我們分析了同步源和PLL源對測量數據和諧波的影響，那么這兩個“源”跟信號頻率又有什么關系呢？答案是關系非常大，同步源是保證儀器按照信號周期來進行技術，PLL源是保證諧波分析時，測量周期是被測信號周期的整數倍，這里我們可以看到信號周期的準確是對“源”的基本要求，而信號周期的測量實際上就是對信號頻率的測量。

文章寫到這里，我相信大家都理解了為什么頻率測量準確對測量的數據結果這么重要了吧。那么接下來我們說說如何保證頻率測量的準確。

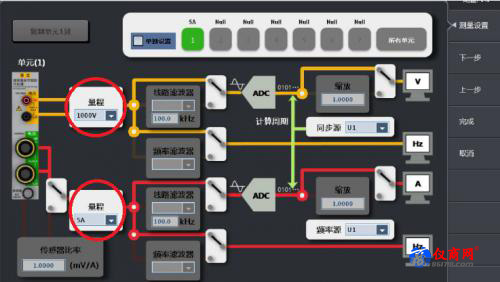

保證頻率測量準確的最關鍵一點就是信號的量程選擇，量程選擇不合適比如輸入信號的幅值小于設定量程的10%，就會因為信號幅值過低而無法觸發測頻電路導致無測量結果或測量值錯誤，從而無法準確測量頻率，所以選擇合適的量程是準確測頻的第一步。

其次如果輸入信號含有較大的干擾信號，使測頻電路誤觸發導致測量出錯，此時為了保證測量信號的完整性，同時保證測試頻率準確，可以開啟設置當中的頻率濾波器，以消除干擾信號的頻率測量的影響。

當你遇到功率分析儀測試過程中數據不穩定、效率不穩定的情況時，不防按照本文進行排除是否頻率測量不準確導致的，很多時候會有意外驚喜哦。
