IIR均衡

一個模擬或數字無線脈沖響應濾波器（IIR filter）如何校正響應？必須是產生與凸起相反的振幅響應和相位偏移。由于IIR濾波器是循環的，即利用反饋將一部分輸出信號返回到輸入端進行再處理（可類比電容的充電和放電）。

因此，IIR濾波器在操作過程中沒有低頻限制（起碼與FIR濾波器相比時如此），而且不會造成大量處理延時。只要有輸入信號，就會有輸出信號，濾波器的脈沖響應（理論上）永遠不會衰減到零。

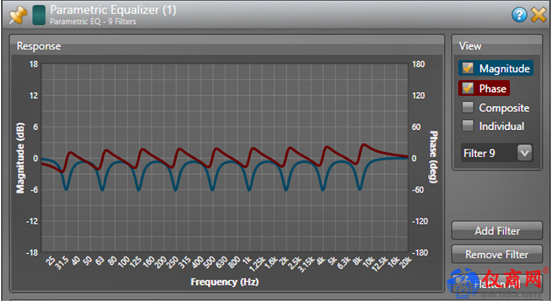

正向群延時是窄頻段提升濾波器的標志（圖1），而負向群延時是削減濾波器的標志。圖7顯示了通過一款受歡迎的DSP的EQ模塊實現的一組IIR濾波器。通過對比圖1每個凸起以及圖7每個陷波的振幅以及相位，可以發現圖7的均衡器可以完全校正我文件的響應。

順便提一句，窄頻段信號的群延時并不代表信號延時，而顯示了濾波器振鈴現象所占的時長。音頻中有些術語并非字面上的含義，比如“恒定電壓”（Constant voltage），但這是另外一個話題，這里不再贅述。

最小相位FIR EQ

下面讓我們討論最小相位FIR。它的響應可以和參量均衡器生成的IIR濾波器一模一樣。關鍵的區別在于FIR濾波器的響應與驅動信號完全無關。它是有限長度的脈沖響應，頻率解析度與長度相關。

由于T = 1/F，要影響的頻率越低，需要的濾波器長度越長（時間跨度，更多點位數）。對低頻凸起進行校正需要在每一個頻率引入振幅和相位的共軛，這也會與群延時共軛。對于低頻凸起而言，這是非常長的時間跨度。

再看回圖1。由于該濾波器是最小相位濾波器，因此處理延時很小，與IIR濾波器的差不多。差別在于FIR濾波器的帶寬由它的長度決定（圖6），因此需要一個長度非常長的濾波器對低頻凸起進行均衡處理。這與創建濾波器所采用的處理算法無關。

頻率解析度

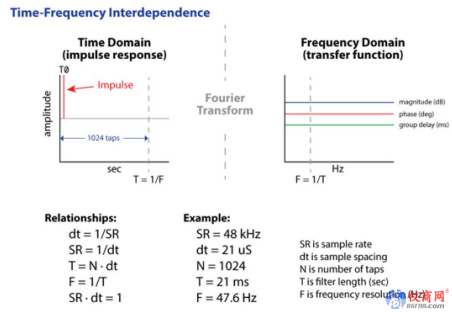

從圖6中可看出，一個1024點、采樣率為48 kHz的最小相位FIR濾波器，長度為21毫秒。由于T=1/F，此濾波器的頻率解析度為47.6 Hz。
