示波器使用時，環境中電磁干擾產生的噪聲不可避免會影響到波形采集效果，傳統示波器只有20M帶寬限制，缺乏靈活性，ZUS6000集成了硬件FIR濾波器，可以更好解決噪聲干擾問題。

實際測試環境中，會有這樣那樣的電磁干擾，這些會通過探頭或者其他什么途徑進入到示波器中，最后導致我們無法準確測量出自己關心的信號。這種情況怎么辦呢，有一個很自然而然的想法，就是濾波。從頻域上，把高頻的信號去掉，把有用的信號保留下來。

傳統示波器都會有一個20M帶寬限制功能，但很多時候20M濾波器并不能滿足所有場合，因?yàn)樵肼曨l率并不會根據示波器里預設的模擬濾波器的截止頻率來產生。所以我們需要一種更靈活的濾波器。針對這一場景，我們推出了FIR濾波器功能，讓示波器有更靈活的噪聲抑制能力。

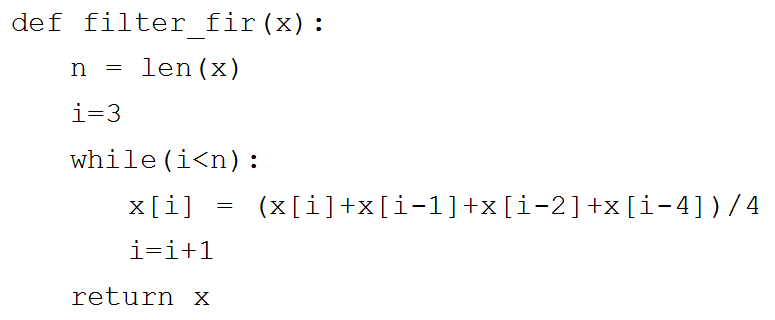

FIR濾波器：有限長沖擊響應濾波器，其本質是通過數字信號處理的方式來實現濾波器的功能。為了讓大家更好理解，我們簡單對其原理進行分享。我們先看一個最基本的滑塊濾波器代碼。

這就是一種廣義上的FIR濾波器。為什么這么說呢？我們現在來看一下FIR的核心公式：

FIR濾波器實際上就是把ADC采集到的數據x(n)與一個長度為M的序列h(k)進行卷積。

我們常用的滑塊濾波其實就是這種形式，只不過h(k)中所有的數值都是1/M，也就是上面代碼中的1/4。這種濾波器與標準FIR濾波器的差別在于h[k]這個序列不同。而這個h[k]序列，其實就是目標濾波器的沖擊響應。所以說FIR濾波器與滑塊濾波器沒有本質上的區別，只是他們的目標濾波器形狀不同而已。標準FIR濾波器的形狀是接近理想濾波器的。

熟悉傅里葉的同學可以很容易理解，時域相卷就是頻域相乘，這個序列h[k]其實就是特定頻域曲線的逆傅里葉變換。不熟悉傅里葉也沒關系，知道他是一個濾波器的沖激響應就可以了。

那么FIR在示波器上具體是什么效果呢？

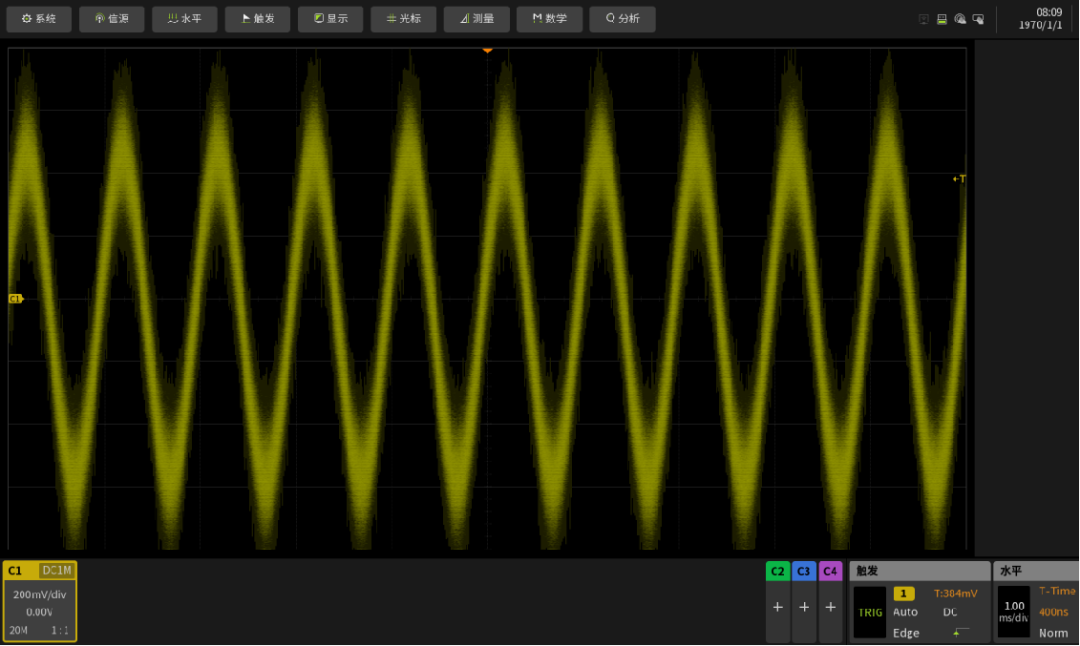

圖1 大噪聲下的信號

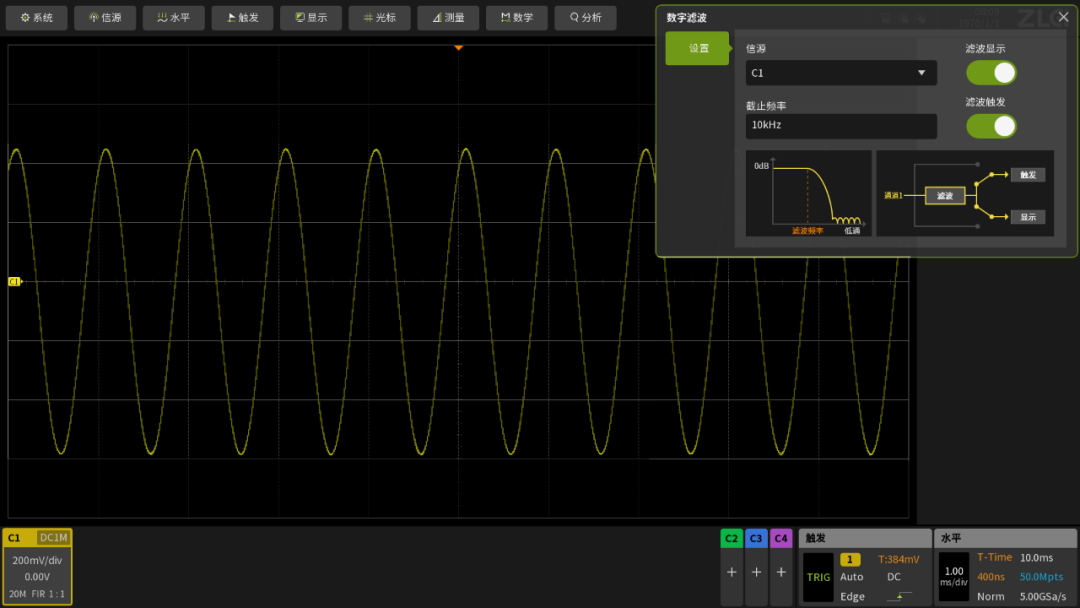

圖2  硬件FIR效果展示

圖1為一個耦合了高頻噪聲的正弦波。圖2為應用硬件FIR濾波器之后的效果。可以看到，F(xiàn)IR已經完美的將噪聲過濾掉了。而一般示波器的軟件FIR的效果，如圖3所示。

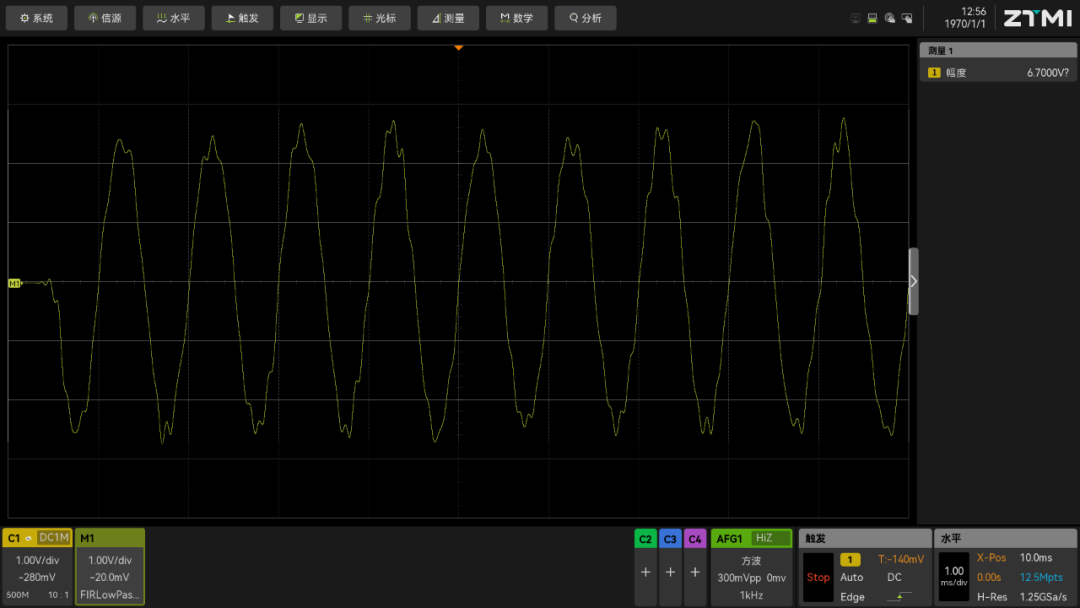

圖3  軟件FIR效果展示

可以看到它的效果很差，這是因?yàn)檐浖V波器是由CPU進行計算的，而CPU不能流水線式工作，只能對數據一幀一幀的處理，所以數據量不能太大，會有一個抽點的過程，導致最終結果不準確。而最前端的穩定時間會出現在每一幀波形里，無法處理。而FGPA是流水線作業的。穩定時間只存在與波形采集的一開始，后面就不會再出現了。

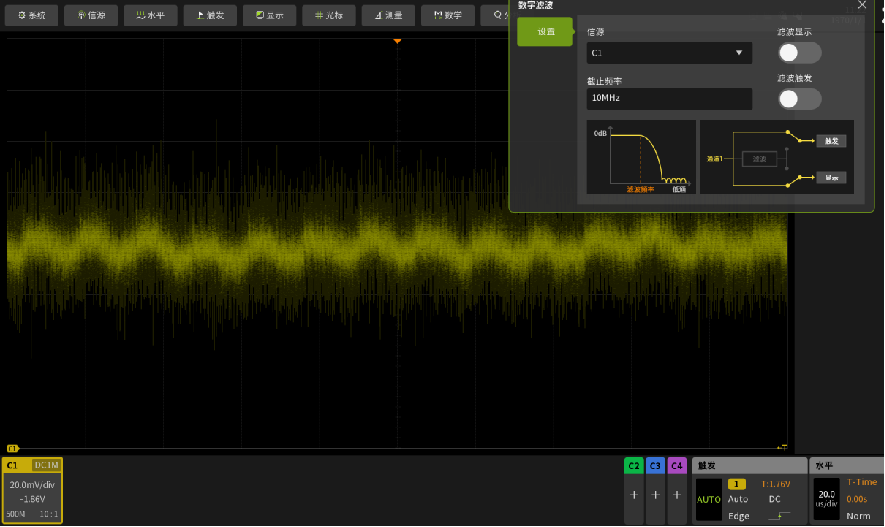

FIR另一個比較實用的場景是電源紋波測量。我們知道，由于電磁場的特性，當我們使用接地夾進行紋波時，不可避免的會有一部分開關噪聲耦合進入示波器。所以通常的建議是采用接地彈簧進行測量。但是這很不方便，而且很多高壓場合也做到不到用彈簧測量。

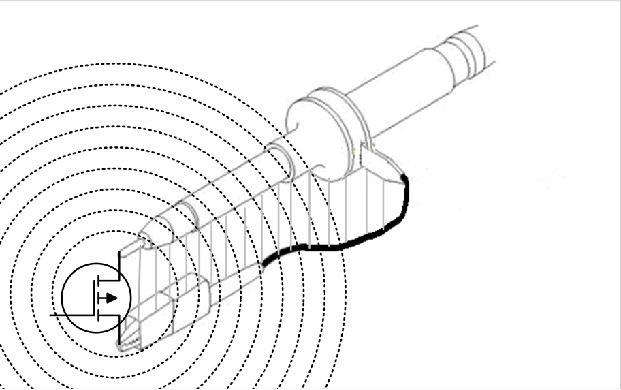

圖4  探頭感容耦合示意圖

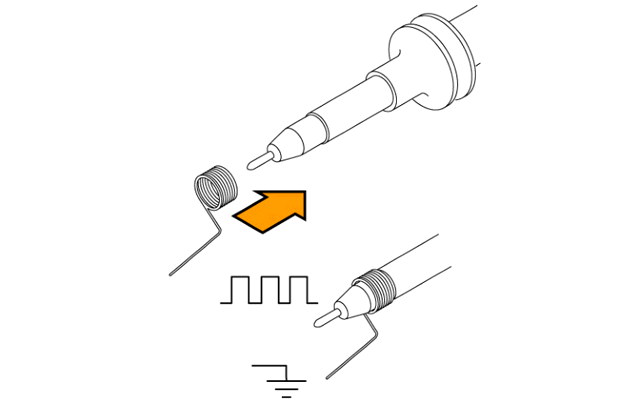

圖5  彈簧接地示意圖

通過我們的FIR功能，可以有效的過濾到噪聲信號，甚至不需要用接地彈簧，直接用接地夾進行測量就可以。如將截止頻率設置為開關頻率的10倍以上，就可以無損的測量電源紋波信號了。
