作者丨鼎陽科技 李粲

概述

射頻技術的基本原理是?電磁理論?，它是通過振蕩器產生射頻信號，利用天線傳播電磁波，并在接收端通過解調器解碼信號，還原成原始信息的過程，廣泛應用于通信、航空航天、醫療和生命科學等領域。

對于射頻領域的初學者而言，首先需要了解的是射頻信號在頻域當中的表現以及了解一些常見的射頻元器件的特性，但射頻知識往往比較抽象和難以理解，這就需要一套完整的實驗設備，對各知識點進行驗證。

挑戰

對于初學者而言，大家都知道射頻產品普遍比較昂貴，配置一套完整的射頻發射和測試設備是一項巨大的投入。由此可見，一套廉價易用且功能完備的射頻學習套件，對學習與推廣射頻知識是非常有幫助的。

解決方案

作為初學者，首先需要學習和觀察射頻信號在頻域當中的表現，了解信號在理論和實際當中的差異；除此之外，還需要學習常見的射頻電路模塊，如放大器、混頻器等，了解這些模塊會對信號產生什么樣的影響。

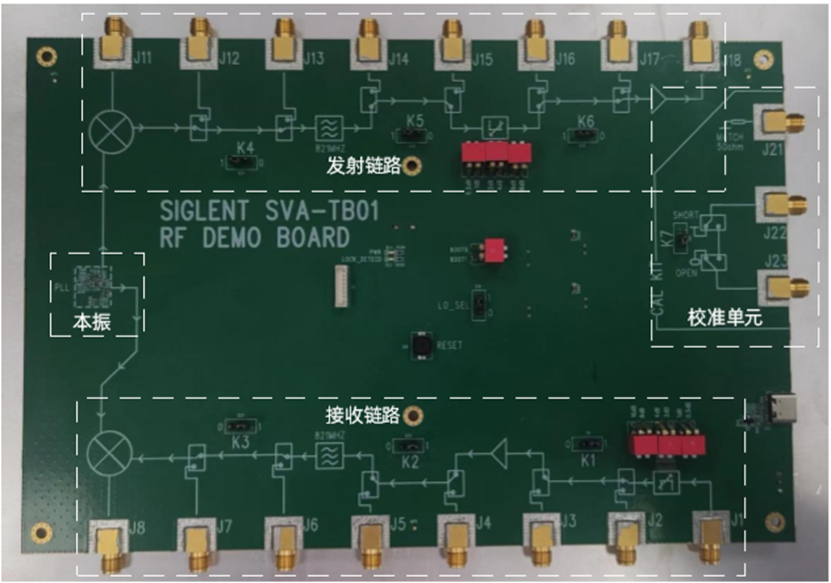

圖1 鼎陽科技SVA-TB01射頻實驗教學板

如圖1，主機通過繼電器，可以輕松拓展到16通道測試。

針對初學者關于射頻模塊的學習需求， 鼎陽科技（SIGLENT）推出了SVA-TB01射頻實驗教學板，內含多種常見的射頻電路模塊，能有效幫助學習射頻知識，探索相關實驗。

整塊教學板由完整的發射鏈路（由衰減器、放大器、濾波器、混頻器組成） ，接收鏈路（由混頻器、濾波器、衰減器、放大器組成） ，校準單元（開路、短路、匹配） ，本振單元以及電源模塊組成。

發射鏈路和接收鏈路中的各個器件都可以通過對外接口進行獨立或者聯合測試，能夠針對每個器件進行單獨測試，能幫助學生們了解和學習射頻電路模塊的功能和特性。針對這些模塊的測試，一般會搭配射頻源和頻譜儀或者矢量網絡分析儀來幫助觀測信號，能夠更直觀地感受到各種常見模塊對于射頻信號的影響。

了解射頻信號在頻域當中的表現

對于初學者來說，首先需要觀察最基礎的射頻信號，也就是正弦波在頻域中的表現。通過頻譜儀分析，觀察硬件對于信號傳輸造成的影響，了解信號傳輸?shù)膶嶋H情況與理想狀況的差異。

SVA1000X具有頻譜測量和矢量網絡分析的功能，可以通過TG端口發送信號，RF端口接收信號。

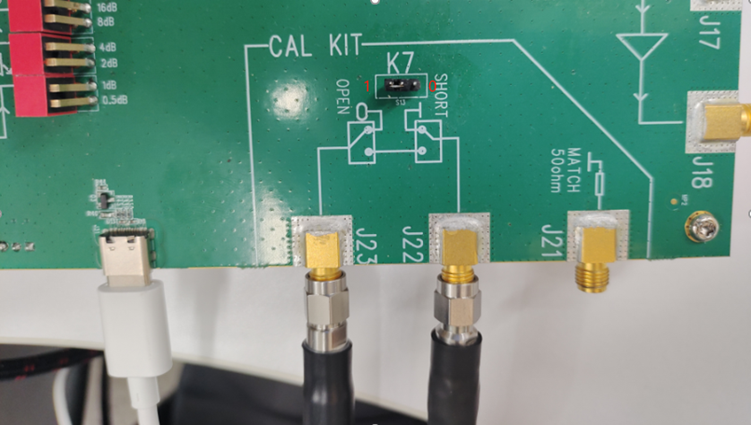

圖2 SVA-TB01射頻實驗教學板測試諧波

通過將TG信號直接傳輸?shù)絉F端口，與TG信號通過校準單元之后再與RF端口相連接進行比較，可以觀察信號在實際傳輸過程中，由于正弦波生成設備自身硬件存在著非線性。

此外，在測試過程中，信號經過教學板的實際鏈路后，也會帶來一定的非線性，因此在頻譜分析儀上看到的實際正弦波信號的頻譜是具有一定帶寬的。

除此之外，我們還可以觀察到硬件系統中產生的多次諧波。這些測試可以幫助初學者快速了解到理想的射頻信號和實際測得的射頻信號之間的差異。

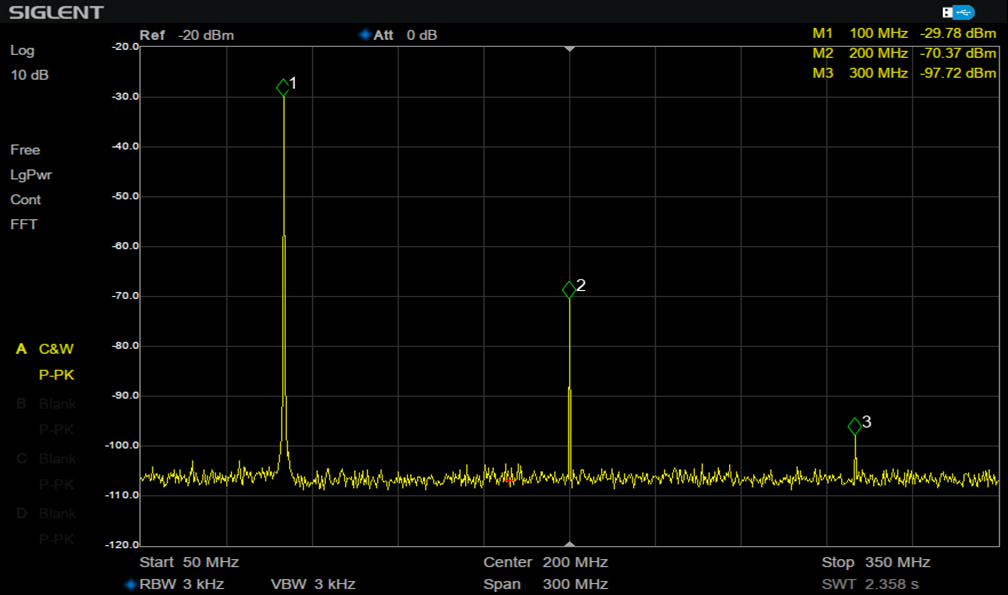

圖3 SVA1000X諧波測試結果

了解常見射頻電路模塊的特性

在射頻領域當中，除了基礎的發射和接收信號，我們還會接觸到各種不同的用于調制信號的射頻模塊，其中比較常見的射頻模塊包括混頻器、濾波器、衰減器和放大器。

在設計射頻電路時，往往會將多個模塊鏈接在一起，對信號進行調制和篩選，這需要我們對這些射頻模塊的功能有充分的了解。
