圖6 直連法接線圖
（4）未知電纜井的查找。該電纜敷設路段之前為頂管區域，且在兩交叉互聯箱之間存在一些電纜井，但因道路建設，電纜井先已被埋入地下，由下圖7所示，根據頂管特點，通過測量電纜深度可以確定電纜井的大致位置。
圖7 電纜頂管示意圖

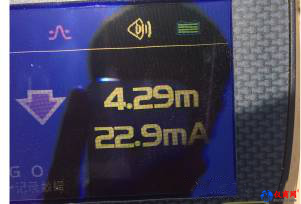

圖8 頂管內中間位置測量圖
圖9 電纜井上方測量圖
5.測試總結
（1）使用直連法測量之前，可以先用萬用表交流電壓擋測量交叉互聯箱處護層的感應電壓大小，若電壓小于25V（T5000發射機保險絲熔斷電壓），則可以不使用LVD5000，直接直連到電纜護層即可；
（2）不論使用何種測試方法，測試時必須保證接地回路的完好，否則會使測試結果誤差偏大。
關鍵詞:電纜路徑測試 音頻信號發生器 測試測量 瀏覽量：1874
