功率半導體器件的動態測試中，雙脈沖測試是一個典型的測試需求，本文將從雙脈沖測試原理、過程、主要測試內容等方面為大家說清雙脈沖測試。
雙脈沖測試原理
功率半導體器件具有幾十種參數來表征其特性，通過參數可以幫助工程師更好地完成產品的設計。功率半導體器件參數綜合而言可以分為三大類：
器件最值，包括器件極限工作點相關的參數，如擊穿電壓、熱阻抗、最大耗散功率、最大漏極電流和安全工作區等；
靜態參數，包括器件的工作點的電壓電流關系，如傳遞特性、閾值電壓、輸出特性、導通電阻、二極管導通特性、第三象限導通特性等；
動態特性，包括器件的開關過程、反向恢復過程、柵電荷、結電容等。

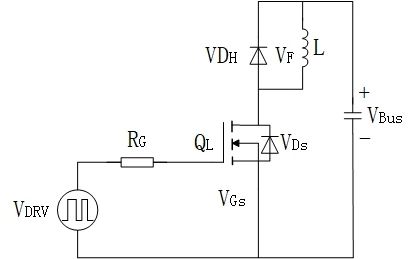

三類測試中，以動態特性測試最為復雜，而雙脈沖測試主要就是針對器件動態特性進行的。如圖1是典型的半橋電路，是一個典型的雙脈沖測試電路，電路由被測器件QL、陪測二極管VDH、負載電感L、驅動電壓源VBus，脈沖控制信號源VDRV組成。測試過程中通過脈沖控制源VDRV輸出脈沖，控制QL進行開斷，得到器件在指定電壓、電流下的開關特性。
圖1 雙脈沖測試電路

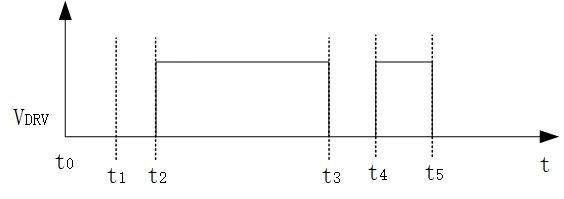

雙脈沖測試信號如圖2所示，在t0時刻啟動驅動電壓源VBus，t0-t2時段為被測器件QL關斷信號，t2-t3為導通時段，t3-t4為關斷時段，t4-t5為導通時段。t5之后徹底關斷器件，并將驅動電壓源VBus下電，測試結果。為了更好地理解整個測試過程，我們進一步分解每個過程的電路變化。
圖2 雙脈沖信號

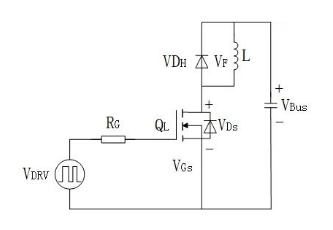

在t0-t2時刻，電路狀態如圖3所示，電路驅動電壓源VBus啟動，輸出器件QL所需的指定電壓Vset,此時由于器件QL還處于短路狀態，因此VDS逐漸上升至Vset,回路之中沒有電流產生。
圖3 t0-t2狀態電路

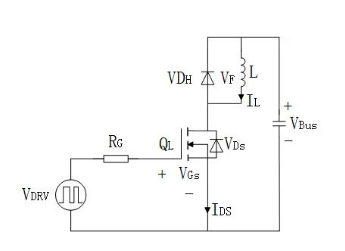

在t2-t3時刻，電路狀態如圖4所示，由于已經器件QL導通，回路有效，回路中產生電流IL和IDS，由于存在電感L，電流無法突變，因此IL和IDS會逐漸升高至器件QL所需的指定電流Iset，此時VDS為零。
圖4 t2-t3狀態電路

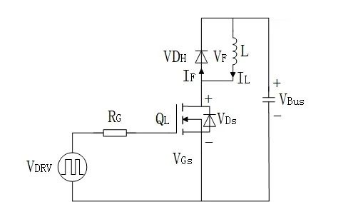

在t3-t4時刻，電路狀態如圖5所示，此時器件QL關斷，QL回路無效，電流IDS為零，但由于電感電流無法突變，電流IL依舊存在，并通過陪測二極管VDH形成電流IF，此時VDS與Vset電壓相等。
圖5 t3-t4狀態電路

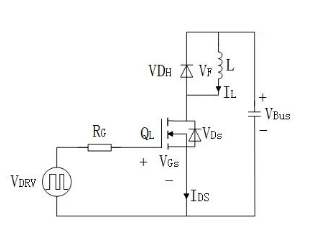

在t4-t5時刻，電路狀態如圖6所示，此時器件QL再次導通，由于t3-t4時段中電感回路產生的電流IL持續有效，因此在此時間段內，IDS的值將會進一步升高，超出器件QL指定電流Iset，此時VDS再次為零。
圖6 t4-t5狀態電路

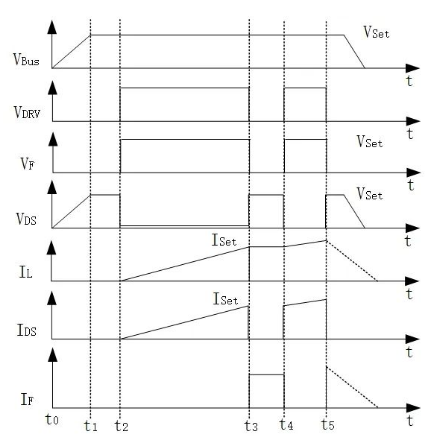

我們將各參數在各時間段的變化繪制在一個坐標圖中，如圖7所示。整個過程中器件QL經過了兩次導通和關斷，形成兩個脈沖，因此得名雙脈沖測試。在雙脈沖過程中，t2時刻為導通時刻，t3時刻為關斷時刻，記錄這個兩個時刻過程的VGS、VDS電壓、IDS電流波形，就可以對器件開關特性進行分析和評估了。此外t4時刻不僅是器件再次導通時刻，還是陪測二極管VDH反向恢復過程，此時記錄電壓、電流波形可以分析出器件反向恢復相關特性。
圖7 雙脈沖測試過程時序
