UWB頻譜測量給開發和測試工程師帶來了某些不同尋常的挑戰。

集成度高的UWB設備通常只允許從發射信號中進行頻譜測量。內部測試點連接可能不可行，或可能反映不了超寬帶天線的衰減特點。除這些問題外，發送信號可能位于噪底附近，要求非常靈敏的頻譜分析儀或外部前置放大器。

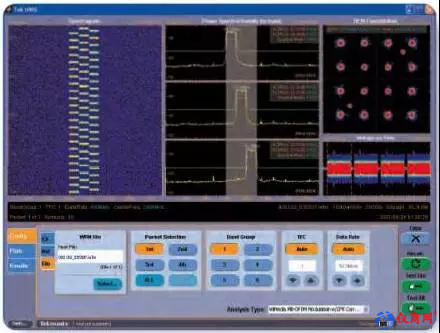

裝有UWB應用軟件的DPO70000系列示波器同時測試WiMedia頻段組每個頻段的頻譜模板，并進行ACPR測量。

法規要求測試UWB信號頻譜需要50 MHz頻譜測量分辨率帶寬。UWB信號涵蓋了多個寬帶頻譜，有部分需要牌照的信道被包含在這些頻譜中，這些信道可以寬達50 MHz。因此，需要50 MHz的RBW，才能準確了解潛在的干擾風險。這一要求使許多流行的頻譜分析儀無能為力，因為只有少量頻譜分析儀才有這么寬的內部帶寬。

示波器通常沒有典型頻譜分析儀的動態范圍，一些測量的設置會更加麻煩。但是，高速示波器，如泰克DPO70000系列，擁有內部快速傅立葉變換（FFT）功能，其可以從捕獲的時域信號中生成發射信號頻譜曲線。此外，泰克DPO70000示波器帶有UWB軟件，可以自動對WiMediaUWB信號進行頻譜模板測量。

UWB分析軟件自動識別信號的TFC，選擇要使用的相應頻譜模板。然后軟件確定信號是否通過模板測試，并計算總的積分信道功率。

一旦實現滿足要求的UWB輸出頻譜，下一個測量問題通常是優化調制性能。

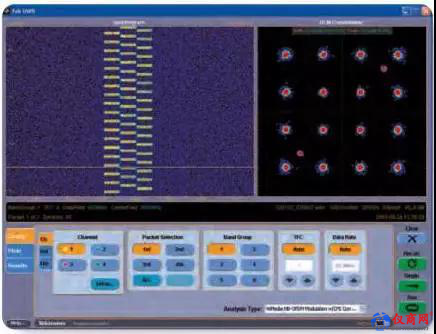

DPO70000示波器和UWB分析軟件作為整套測量的一部分，自動識別這個MB-OFDM頻譜圖的TFC，為每個分析的數據包繪制曲線。

UWB調制測量

WiMedia的MB-OFDM UWB調制非常復雜，在檢定性能時提出了多個挑戰。

與在小頻頻范圍上依賴杰出元件性能的許多窄帶調制不同，超寬帶元件特點可能會使UWB信號失真。例如，幅度平坦度、群時延變化和跳頻毛刺都可能會使重要的鏈路性能劣化。從多頻段信號中檢測這些問題及其它問題，要求的功能遠遠超過了簡單地捕獲時域波形。

首先，必須為某個WiMedia信號確定相應的TFC。如果不知道被測設備的工作模式，可能很難識別正確的代碼。幸運的是，泰克UWB分析軟件利用DPO70000捕獲的波形，自動識別信號的TFC、跳頻序列和數據速率。UWB軟件和擁有足夠的帶寬的DPO70000示波器，可以識別所有WiMedia頻段組中的MB-OFDM信號，對于全球不同地區對UWB信號的法規要求，都可以簡化相應的設備測試。

然后，UWB分析軟件可以查看詳細的調制測量結果。該軟件擁有強大的頻域功能，可以確定信號是否通過三個頻譜模板。它還獨立測量頻段組中每個頻段的鄰道功率比（ACPR），以及頻段組中超出模板的數量和頻段組外面超出模板的數量。

在確定頻譜一致性后，可以使用矢量幅度誤差（EVM）、峰值EVM、數據速率、中心頻率、數據符號數和公共相位誤差（CPE）評估調制質量。

UWB矢量幅度誤差（EVM）的計算過程要比傳統連續波測量復雜。UWB EVM包括使用信道估算（CE）符號進行初始信道估算，提供相位和定時的估值。這允許對導頻的頻率偏置估算應用校正，通過簡單地選擇CPE分析類型，更精確地進行測量。

泰克UWB分析軟件可以簡便地測量復雜的UWB信號屬性，設計和生產領先的產品。
