RFXpress波形合成軟件支持創建通用信號，及創建特定標準信號，如WiMedia格式。因此，RFXpress同時適用于WiMedia設備的頻譜環境仿真和功能測試。RFXpress是一種基于流行PC的軟件工具，其圖形用戶界面可以以可視方式確認波形和設置。RFXpress可以快速合成波形，簡便地自動校準，創建RF和IF信號。它還擁有“自動發現儀器”功能，消除麻煩的手動儀器設置工作。為簡化通用波形或基于標準的波形創建過程，RFXpress還擁有自動回卷（Wrap around）校正及歸一化波形幅度。回卷校正功能消除了在重復播放的波形開頭和末尾信號幅度差異大時連續播放時可能發生的頻譜毛刺。歸一化波形幅度使輸出信號動態范圍達到最大，它縮放波形的幅度，以最好地適應AWG的數模轉換器（DAC）的動態范圍。

通過使用一致性模式，用戶只需點擊鼠標，就可以合成復雜的MB-OFDM WiMedia信號。RFXpress包含業內采用的各種WiMedia信號標準，允許用戶在最高層級上選擇信號屬性。這消除了手動編程實現標準規定的信號特性的復雜性。它還降低了構建WiMedia信號時因疏忽而產生錯誤的可能性。

RFXpress可以對大量的WiMedia信號特性編程。例如，盡管WiMedia規定了RF頻段組和中心頻率，但泰克認識到，許多工程師可能希望在IF上執行測試。RFXpress允許在AWG指標范圍內，用戶可選擇在IF頻率或WiMedia標準RF頻率上定義信號。

RFXpress配置WiMedia信號的靈活性遠不止輸出頻率。它可以在數據包組級定義許多UWB參數。

WiMedia UWB信號使用復雜的PLCP協議數據單元（PPDU ），定義傳輸所需的協議。PLCP前置碼、PLCP包頭和PSDU構成了PLCP協議數據單元（PPDU）。PLCP包括一個用于數據包同步和信道估算的前置碼及用于PHY特點的PLCP包頭，這些特點包括速率、數據包長度、介質訪問控制器（MAC）信息、編碼和其它信號協議屬性。數據包的PSDU部分包括數據凈荷及其它功能，如tail bit和Pad bit。

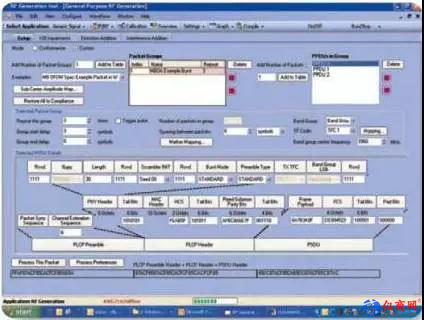

RFXpress可以全面控制PLCP和PSDU單元，從數字?jǐn)?shù)據包組級生成波形。測試工程師可以使用一個簡單的圖形PPDU界面簡便地創建不同的數據包，其中包括碼型選擇指示及發送的數據包的十六進制顯示，測試WiMedia設備的功能性能。此外，用戶可以選擇及以圖形方式查看所有TFC碼及數據包之間的間隔。

RFXpress可以為被測設備（DUT）靈活地創建完整的激勵數據包，包括設置MAC包頭和數據凈荷。甚至可以實現OFDM音調清零，實現每個載波功率電平獨立設置的靈活性。為測試基本采集電路和均衡器，RFXpress還可以只生成WiMedia前置碼，而沒有PLCP包頭和數據凈荷，這有助于創建調試方案。

UWB調制能夠強健地耐受信號損傷的能力，是許多UWB應用賴以生存的一項重要功能。為評估UWB設備的性能，工程師通常希望提供增加了損傷的激勵信號。RFXpress不僅可以生成復雜的WiMedia MB-OFDM信號，而且可以生成常見的信號損傷。由于能夠以數字方式添加信號，因此可以合成及在所需信號中添加所有類型的帶內干擾源和帶外干擾源，以評估RF數據鏈路的耐受性。類似的，可以在適當?shù)臅r(shí)間增加選通噪聲。甚至可以增加失真和I-Q損傷，使用并非完美的發射機測試接收機性能，保證RF互操作性。

在RF設備之間實現無差錯空中接口可能會極具挑戰性。實現這一點的方式之一，是在不同環境中記錄來自一系列無線設備的UWB RF傳輸，然后播放到目標無線設備，評估其響應。

RFXpress靈活的自定義和其內建的標準一致性合成能力，為AWG產生激勵信號提供了簡便的文件生成工具，是一種強大的波形合成工具。
