AWG7000支持直接基帶和外部I-Q調制器/上變頻器UWB信號生成方法

通用AWG可以執行直接基帶任意波形生成功能，生成的I-Q基帶信號還可以使用傳統外部調制器調制和上變頻到更高的頻率。AWG7000提供了8 - 10位的動態范圍，可以在沒有外部元件的情況下，直接生成高達5.8 GHz的UWB信號?？梢允褂猛獠可献冾l器或I-Q調制器，實現WiMedia高頻段組#3-6的信號。

AWG7000系列也配有差分輸出，可以直接同流行的平衡放大器和混頻器元件接口，改善了抗共模干擾的能力。由于大量的UWB信號創建工作使用軟件算法以數字方式實現，因此任意波形存儲器靈活播放各種信號的能力對UWB工程師尤其具有吸引力。

可以使用儀器面板操作或PC，通過多種編程方式對任意波形存儲器編程。

泰克提供了RFXpress，這是一種強大的軟件工具，可以合成復雜的UWB調制波形文件。此外，泰克AWG還可以導入許多常用的文件類型進行播放，如.pat、.seq、.wfm、MATLAB®、Mathcad®或Excel®。這種靈活的文件格式允許工程師直接從軟件定義無線電設計工具中下載波形數據，而且通常不需要進行格式轉換。

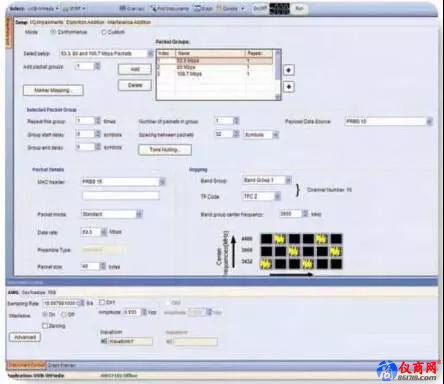

利用RFXpress 快速創建基于通用或標準RF/IF信號

為有效構建UWB系統，需要各種測試激勵波形。過去，編譯復雜的UWB信號結構一直很難。通常情況下，最容易隨時獲得的UWB信號，是來自于該系統自身軟件定義的信號編碼。這也是為什么泰克AWG信號發生器會支持多種兼容文件類型：這些文件類型被廣泛用于流行軟件定義無線電的設計工具。

但是，使用UWB自己的系統軟件生成測試信號可能會帶來問題。這種方法的主要問題是它假設系統波形設計能夠正確運行，而在開發階段早期，這可能并不符合實際情況。此外，無線電系統軟件通常不能增加信號損傷，產生滿足測試目的的信號處理起來可能會非常麻煩，同時，這些系統軟件在設計時一般沒有考慮測試所用的人機界面。

更加首選的方法是使用已知良好的軟件工具，這種工具能夠可靠地合成通用信號和基于標準的信號，這些信號可以帶損傷，也可以不帶損傷。這消除了測試信號的不確定性，提供了簡便易用的人機界面，加快了設計和調試流程。
