在射頻測試過程中，測試鏈路的非線性失真會影響被測件信號指標的準確度，而測試鏈路自身硬件系統的線性度滿足現代通信系統的高標準要求是非常困難的，這對高性能被測件的精確測試帶來了困難。

思儀科技的6955AC PXIe總線信號收發儀融合了矢量信號分析、矢量信號發生與基于FPGA的實時信號處理和控制能力，在該平臺上突破了數字預失真(DPD)線性化技術，通過信號收發儀發射接收環回測試預先校正測試鏈路自身的非線性失真，從而提高測試鏈路中如射頻功放等器件的效率來保證測試鏈路的高線性度，為被測件高精度測試提供理想的測試條件。

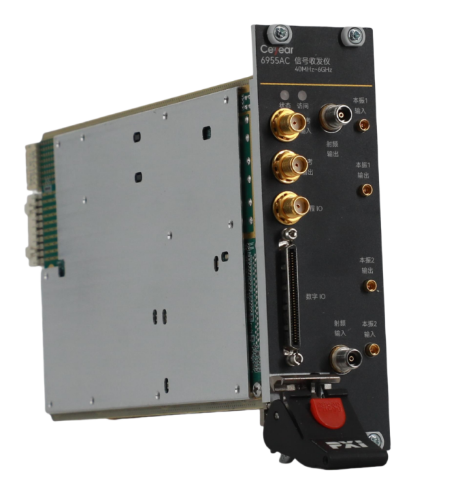

圖1. 6955AC信號收發儀模塊

在6955AC信號收發儀上，對現代通信系統廣泛使用的LTE、三階交調和Wlan信號進行使能DPD功能和不使能DPD功能的環回測試，通過測試信號的線性指標變化來驗證DPD功能對系統的線性化提升能力。

使用6955AC信號收發儀的數字預失真功能進行LTE信號測試

首先，驗證了LTE信號使能DPD功能后的鄰信道功率比不使能DPD功能時降低了16dB，且幅度特性和相位特性也變?yōu)榫€性化趨勢，這證明DPD功能確實可以提升鄰信道功率比（ACPR）等線性化指標的測試精確度。

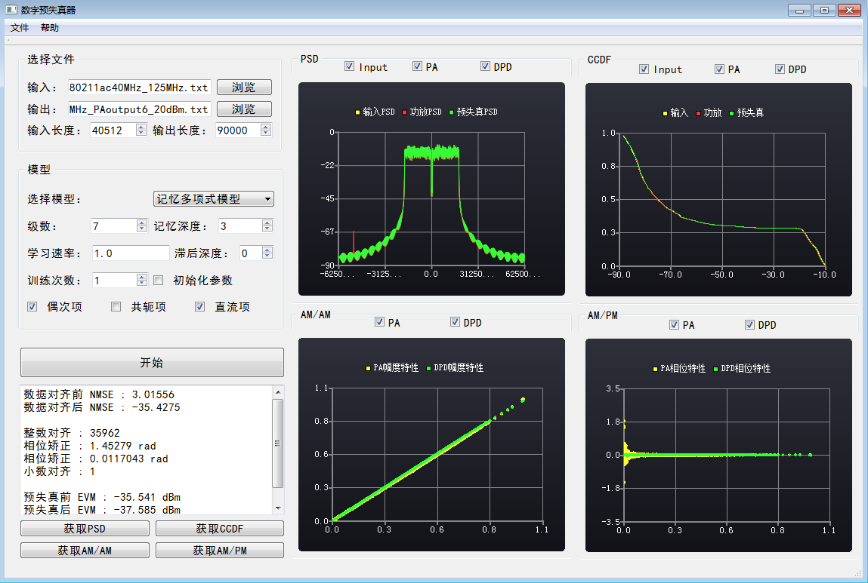

圖2. 數字預失真器軟件界面

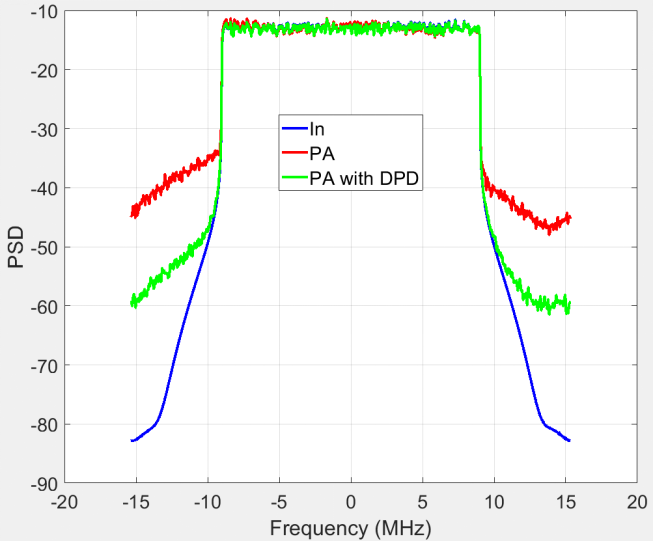

圖3. LTE信號的功率譜

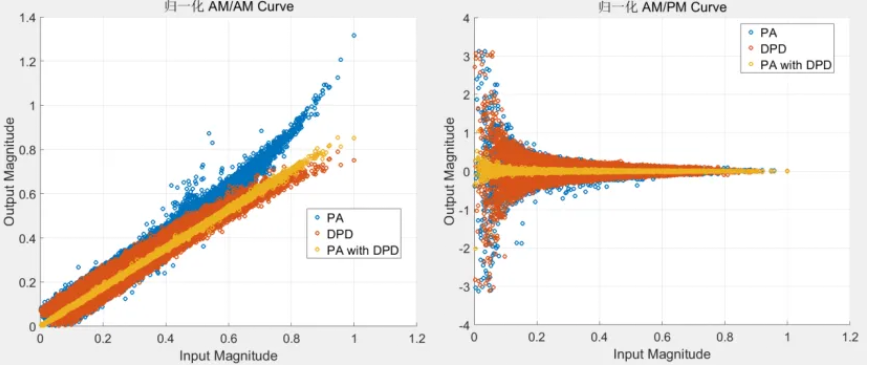

圖4. LTE信號的幅度特性和相位特性

使用6955AC信號收發儀的數字預失真功能進行三階交調信號測試

然后，驗證了三階交調信號使能DPD功能后的功率比不使能DPD功能時降低了41dB，這證明DPD功能非常好地提高了三階交調失真（IMD）指標的測試準確度。

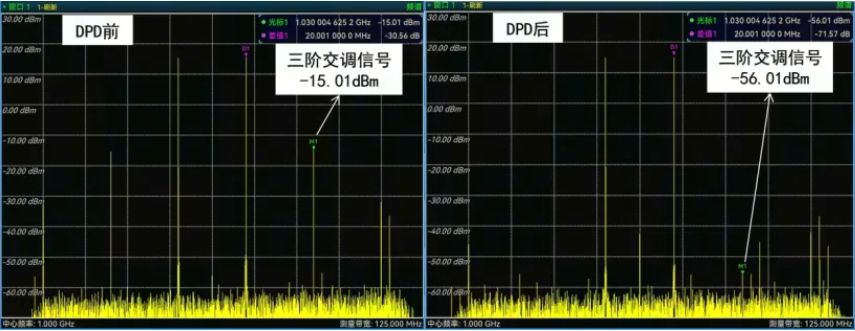

圖5. 三階交調信號不使能DPD和使能DPD的對比

使用6955AC信號收發儀的數字預失真功能進行WLAN信號測試

最后，驗證了WLAN信號使能DPD功能后的誤差矢量幅度(EVM)比不使能DPD功能時降低了約7 dB，證明DPD功能能夠提高EVM指標的測試準確度和系統的線性度。

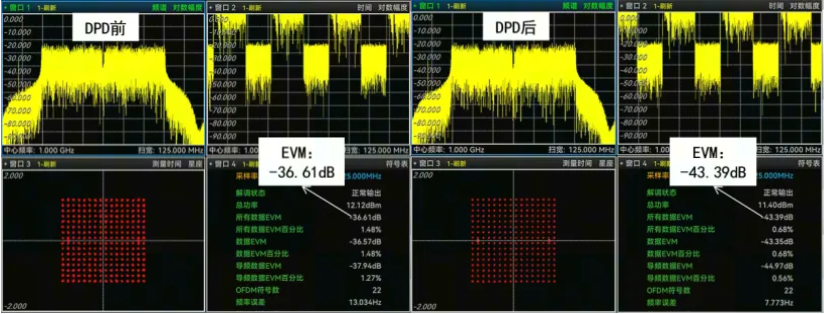

圖6. WLAN信號不使能DPD和使能的對比

總之，通過環回測試驗證了數字預失真（DPD）功能對LTE、三階交調和WLan信號的線性化指標測試準確度的提升，從而證明DPD功能對測試鏈路自身硬件系統的線性度有非常好的提升效果，能夠為高性能被測件的精確測試提供理想的測試條件。

除DPD功能外，6955AC信號收發儀還具備對信號帶寬、功率、諧波失真、三階交調、EVM等參數測量分析的功能，也可產生多種高質量的激勵信號，已廣泛應用于半導體測試、5G測試、物聯網測試等領域。
