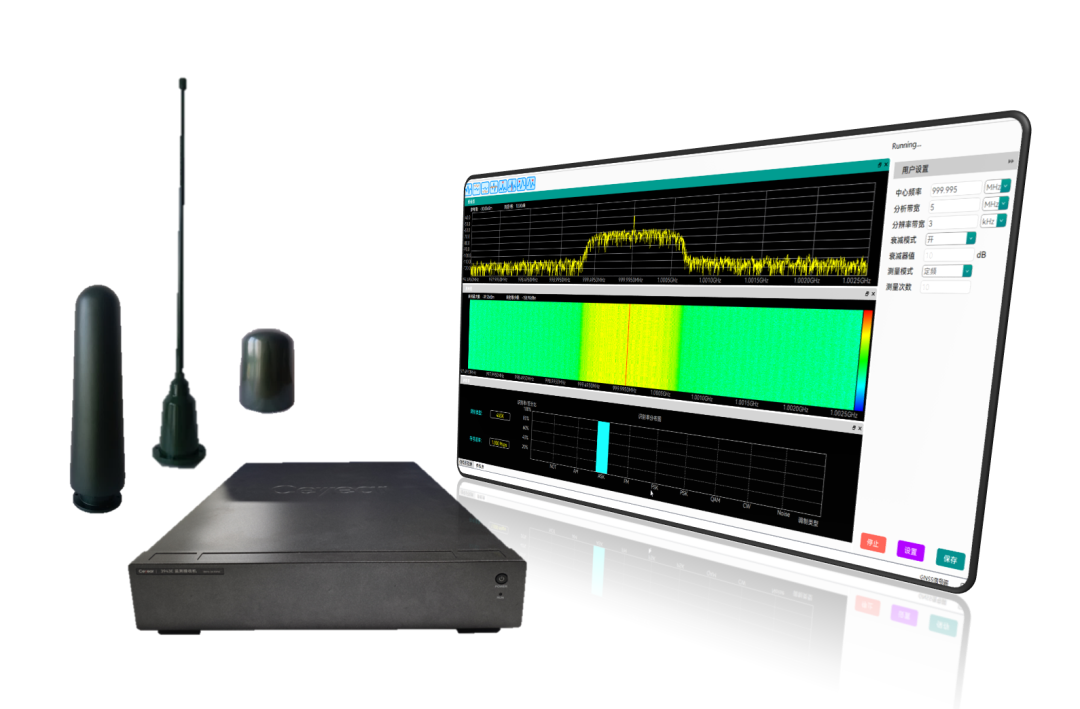

圖1 系統組成圖

中電科思儀科技股份有限公司基于3943E監測接收機和頻譜監測軟件構建了一套電磁頻譜監測方案。該解決方案可用于快速發現區域內可能存在的異常信號，為監測區域電磁安全提供技術手段。信號調制方式是信號的特征之一，其在頻譜監測領域的重要性越來越高。本方案提供了信號識別功能，可識別AM、FM、PSK、FSK、QAM等眾多調制方式，實現從發現信號到認識信號，從而更好的監測電磁安全。

電磁頻譜監測方案

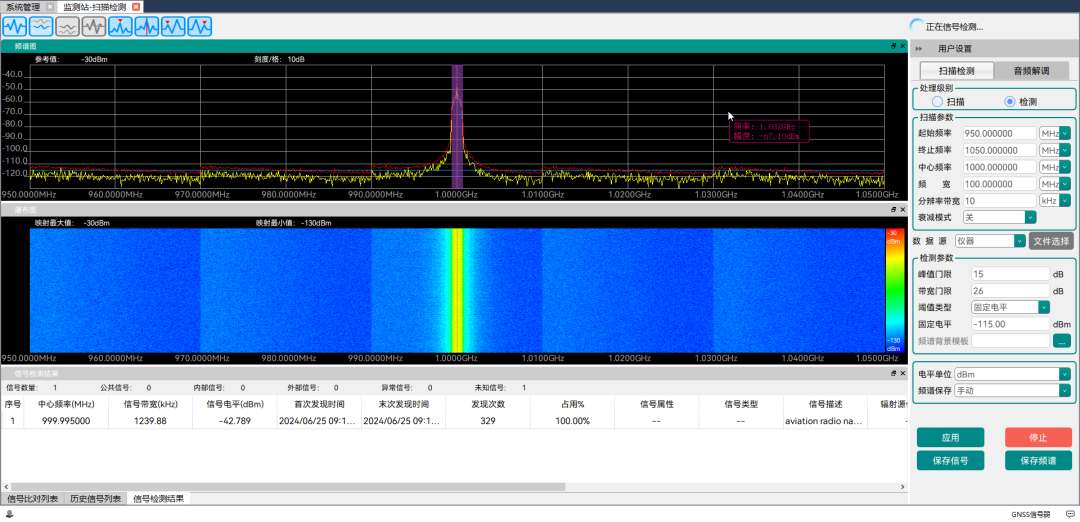

圖2 頻譜監測軟件界面

思儀科技3943E監測接收機搭配監測天線可實現對8kHz-26.5GHz電磁頻譜監測，結合頻譜監測軟件組成了電磁頻譜監測方案。如圖2所示，該方案能夠自動快速提取空間中電磁信號的中心頻率、信號帶寬、幅度等參數，同時支持對信號的分析，比如對信號調制方式的分析。

快速實現信號識別

1. 信號掃描檢測

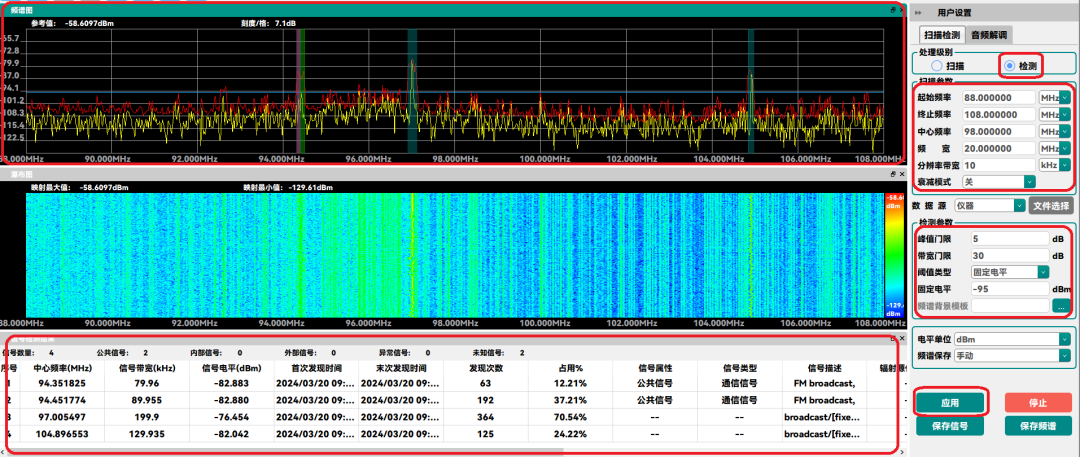

圖3 掃描檢測界面

掃描檢測是該方案的重要功能，通過掃描檢測功能可以對當前頻段的電磁環境有直觀的了解（如圖3所示），能夠檢測到具體的信號信息，是發現和分析信號的第一步。

2. 信號識別

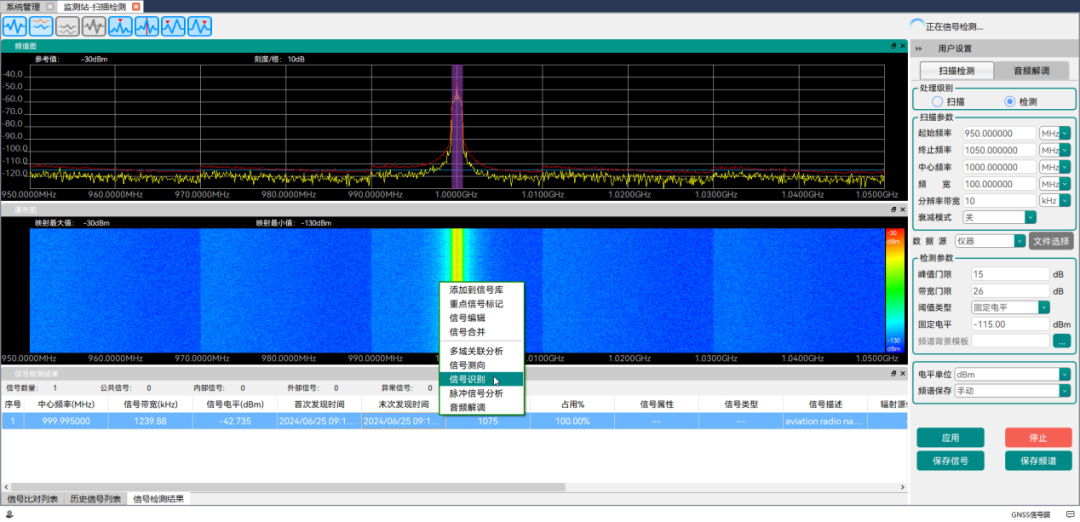

圖4 進入信號識別模塊

在信號掃描檢測的結果列表中，羅列了當前檢測到的信號信息，這些信息包括中心頻率、信號帶寬、發現次數等。如圖4所示，在某條信息上單擊右鍵，即可彈出關聯操作選項，選擇信號識別即進入信號識別模塊。

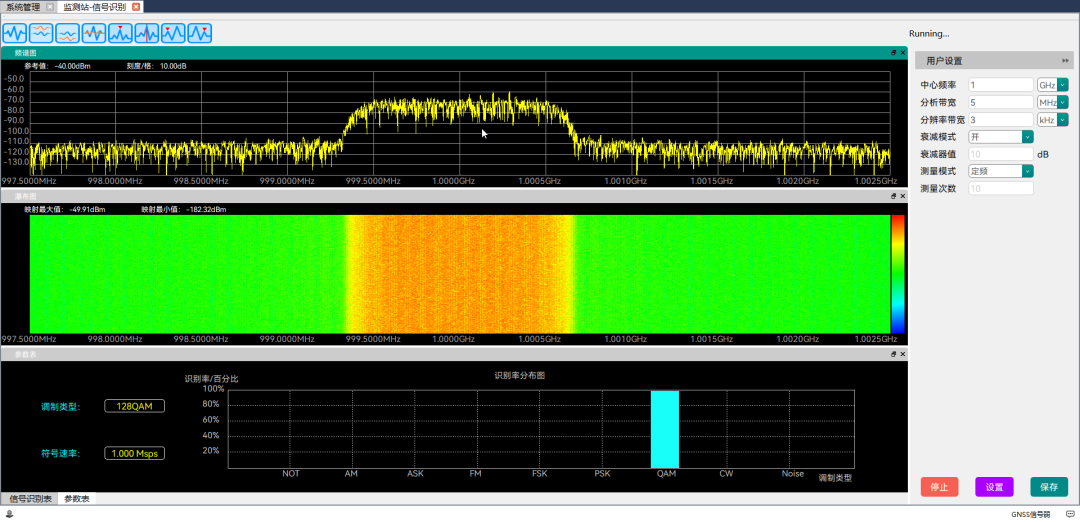

圖5信號識別模塊界面

如圖5所示，在信號識別模塊，向用戶展示了信號的調制方式、符號速率和統計識別率等信息。

結束語

思儀科技在電磁頻譜監測領域深耕多年，可為您提供全面的信號監測解決方案。本電磁頻譜監測方案，能夠掃描信號、檢測信號、識別信號和解調信號，可為您提供專業的電磁頻譜管理工具，助力公共安全。
