時序的一致性和穩定性分析，一直以來都是業界難題。在某產品測試過程中，工程師反饋偶爾會出現數據異常，經過系統性的分析，致遠電子測試團隊推測可能是ADC芯片的SPI通信總線的時序存在偶發異常，但由于異常出現概率很低，該如何對SPI通信總線偶發的時序問題進行定位呢？下文為你分析ZLG致遠電子的時序一致性測試方案。

一、搭建測試環境

SPI總線測試點位于主機的主板底部，時鐘頻率大約為33MHz，屬高頻信號，所以對探頭的端接方式比較講究；為了方便測試，如圖1所示，用短線將測試點引出，探頭的地線也從前端自繞線引出，這樣可以提高信號完整性，減少示波器采樣對時序分析過程的影響。

圖1 探頭端接測試點

二、長時間監測定位異常

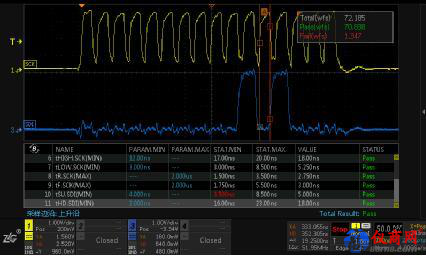

ZDS4000的時序分析軟件具備長時間統計功能，下班后設置好示波器，對數據采集儀的SPI總線時序連續監測一個晚上，第二天上班的時候，導出監測分析結果，如圖2所示，一個晚上總共進行了72185次測量，其中有1347次是測量失敗的，導致異常的原因是SPI的數據建立時間不滿足后級芯片的時序要求。示波器自動保存了這1347份失敗的測試報告，打開第1345份測試報告，如圖3所示，顯示了當前建立時間為3.75ns（包含時序違規處截圖），不滿足后級芯片4ns建立時間的要求，而且歷史出現最差的時序是3.5ns，最好時序是8.5ns，問題得以定位。

圖3 測量結果失敗報表

三、定位問題并做穩定性驗證

通過上述測試分析，SPI總線的建立時間偏小，保持時間偏大，調整時鐘信號時序延遲6.5ns左右，就可得到較好時序分析，即將數據信號建立時間和數據信號保持時間盡可能接近。整改之后再次用時序分析軟件對SPI總線進行一夜的穩定性測量，測量結果如圖4所示，進行了72842次時序分析，所有測試都通過，且每一項測量項都PASS。之前的問題項建立時間，最小值10.75ns，最大值13.5ns，非常完美，這顯示了 SPI總線的時序非常穩定性。

圖4  時序分析測量結果
