由于I2C信號質量容易受寄生電容影響，時序一致性測試對保障通信穩定至關重要。本文將通過實例應用教您一秒鐘完成時序測試，快速分析I2C信號脈寬、幅值、邊沿、建立時間、保持時間等多種組合參數。

一、I2C總線介紹

I2C總線是Philips公司推出的一種串行總線，是具備多主機系統所需的包括總線裁決和高低速器件同步功能的高性能串行總線。I2C總線用于連接微控制器及其外圍設備。

圖1 I2C器件選擇

物理結構上，I2C總線只有兩根雙向信號線，一根是數據線SDA，另一根是時鐘線SCL。

· SCL（串行時鐘線）：上升沿將數據輸入到每個EEPROM器件中；下降沿驅動EEPROM器件輸出數據。

· SDA（串行數據線）：雙向數據線，為OD門，與其它任意數量的OD與OC門成“線與”關系。

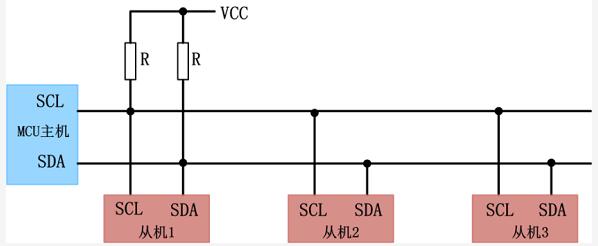

圖2 I2C總線內部結構

I2C總線通過上拉電阻接正電源。當總線空閑時，兩根線均為高電平。連到總線上的任一器件輸出的低電平，都將使總線信號變低，即各器件的SDA及SCL都是線“與”關系。

I2C有三種速率，如下：

· 普通模式（100kHz）；

· 快速模式（400kHz）；

· 高速模式（3.4MHz）。

I2C總線數據有效性

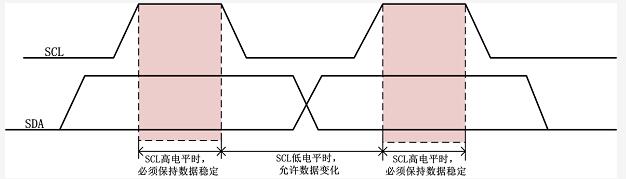

I2C總線進行數據傳送時，時鐘信號SCL為高電平期間，數據線SDA上的數據必須保持穩定，只有在時鐘線SCL上的信號為低電平期間，數據線SDA上的高電平或低電平狀態才允許變化，如圖3所示。

圖3 數據有效性

二、I2C時序分析軟件

I2C通信時序傳統的測試方法，需要人工定位每一項參數并單獨卡光標測量，平均測試一組數據的時間約為30~60分鐘，不僅效率低，而且容易引入讀數誤差甚至錯誤。ZDS5000系列示波器創新的I2C時序分析功能，可極大地提高測算效率，保持?jǐn)?shù)據一致性。

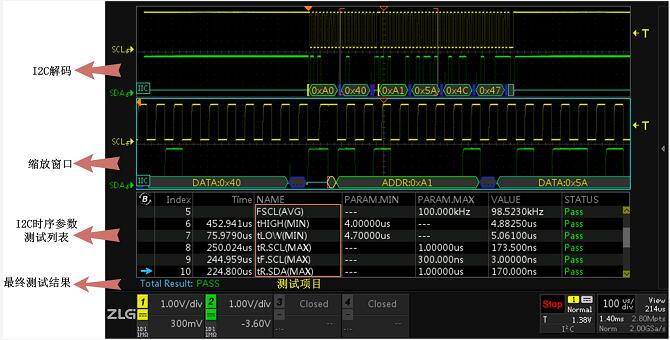

使用I2C時序分析軟件，它能夠在極短的時間內完成總線信號的DC特性和AC特性分析，并與器件手冊標稱參數做對比，直接輸出測試結果（Pass/Fail），同時支持報表導出，省去人工錄入數據的煩惱，極大地提升測試效率。具體測試界面如下圖4所示。

圖4 I2C時序分析界面

I2C時序分析測試參數

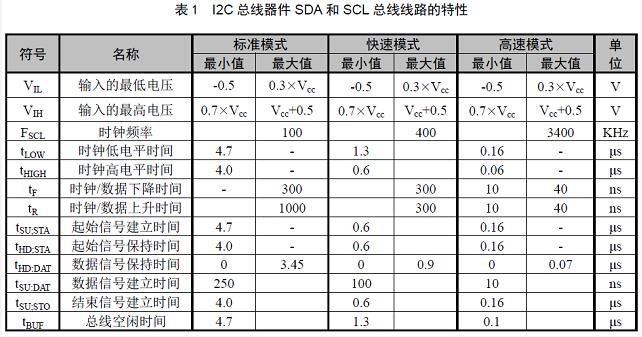

I2C時序除了要分析其解碼情況，還需驗證是其否滿足I2C的AC特性標準，I2C時序分析功能測試參數及手冊標稱如表1所示，包括時鐘頻率、起始信號/數據信號建立時間、起始信號/數據信號保持時間、時鐘低/高電平時間和總線空閑時間等十幾項測試參數。

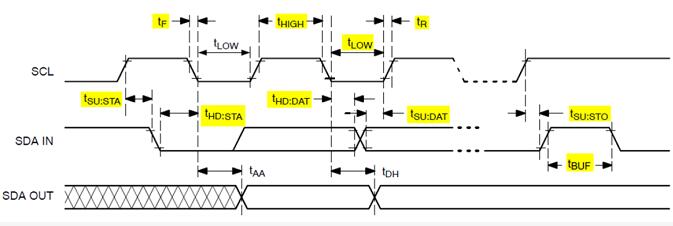

下圖5中黃色部分為測試項目所對應的測試具體位置。

圖5 I2C測試項目

三、I2C時序分析實例應用
