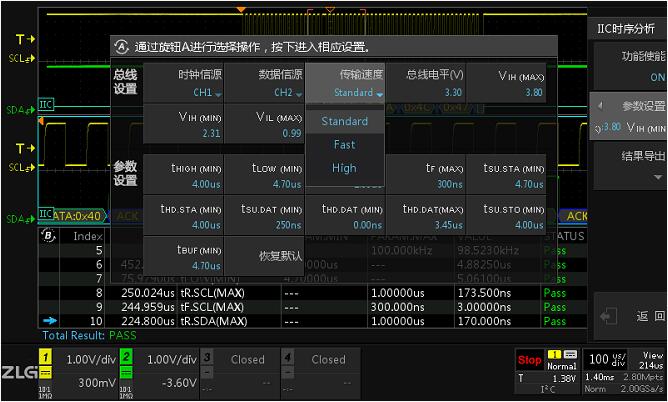

此次測試選用標配有I2C時序分析軟件的ZDS4054 Plus示波器進行測試。如圖6所示為I2C時序分析參數設置界面，包含總線設置和參數設置，根據測試的標準用戶可自行調節參數的數值。
圖6 參數設置界面

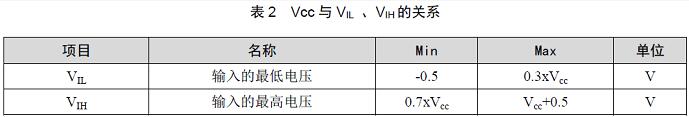

· 總線電平：即輸入電壓Vcc，一般的I2C輸入電壓為3.30V，若為其他輸入電壓值也可通過旋鈕A對其進行調節?？偩€電平Vcc的調節將會影響VIL和VIH的值，Vcc與VIL、VIH存在如表2所示的關系。
· 輸入的高電平/低電平電壓（VIH、VIL）：兩者輸入的值由Vcc決定，滿足表2所示的關系，也可以通過旋鈕A對其進行調節，它們值的變化將不會影響Vcc值的變化。

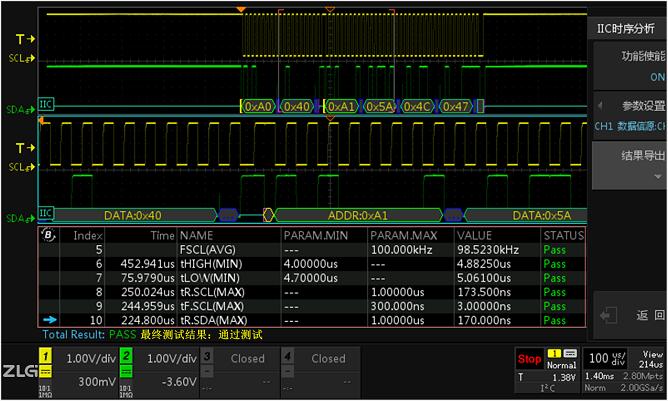

設置完參數后點擊【返回】可查看到測試分析的結果，如下圖7所示。
圖7 I2C時序分析
四、I2C時序測試數據細節分析

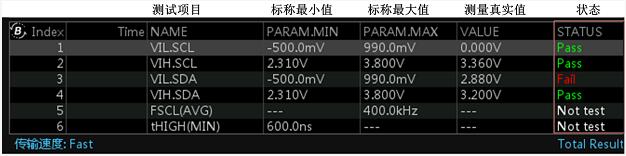

如圖8所示：
· 通過觀察測試表中的測量參數，若所測量的參數符合測試標準則通過測試，顯示為“Pass”；
· 若不符合設定的標準則不通過測試，顯示為“Fail”；
· 若測試表中顯示“No Test”則表示找不到測試信號，此時可調整示波器水平時基，使示波器的屏幕上盡可能出現幾幀甚至十幾幀的波形，有利于對多點進行測試分析和比較；
· 在測試表的最下方將顯示最終的整體測試效果，若完全通過測試則顯示“Pass”，若有一項不通過測試，則為“Fail”。
圖8 I2C時序測試結果

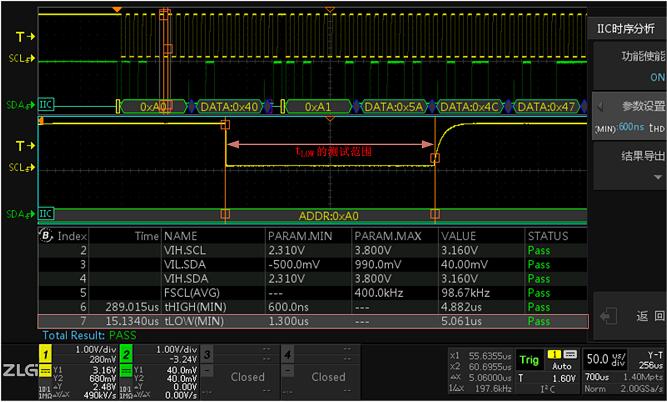

在測試列表中旋轉旋鈕B可查看測試表中的參數測試結果，需要查看某一項參數測試細節可通過旋鈕B選中后短按旋鈕B，此時屏幕中的縮放窗口將跳轉至所選數據的測試部位，如圖9所示。
圖9 數據分析
測試完成后可對所測試的波形和數據進行導出，導出的“網頁報表”文件可使用網頁打開，導出的“CSV”文件可使用Excel打開。
五、總結
板子上的I2C總線的電氣特性是否符合要求？這個問題可以交給I2C時序分析軟件來準確地回答。ZDS5000行業分析型示波器，讓您輕松搞定I2C總線測試和參數驗證，加快調試的速度，提高效率。
