數字系統邏輯關系是通訊研發過程中的關鍵，它直接影響到整個設備系統能否正常工作。雖然示波器也能做部分數字信號分析，但受限于通道數（一般只有4個通道）和存儲深度（較小）。邏輯分析儀可以達到34通道，記錄深度最長可達2G，再配合數據壓縮算法，大大提高了工程師測試時序分析的效率。
下面以IIC為例，分享邏輯分析儀測試步驟。
一、準備工作
測試主要為被測對象、邏輯分析儀、電腦，IIC協議信號。
邏輯分析儀使用標配的電源適配器供電，并按下電源鍵。用USB線將儀器與PC機相連，并打開軟件，觀察軟件界面上方是否有“在線”。將IIC協議（幅值3.2V，頻率為50KHz）接入,使用測量線PODA中的A1接SCL，A0接SDA，并確保信號地線已經接好。
二、IIC總線設置
1、點擊總線名稱可以修改總線名稱，建議不要有重復；
2、總線名稱最好與通道意義相關；
3、不要增加相同的總線，軟件會將它們過濾掉；
4、不要增加沒有通道的總線；
5、沒用的總線及時刪除，看起來更簡潔。

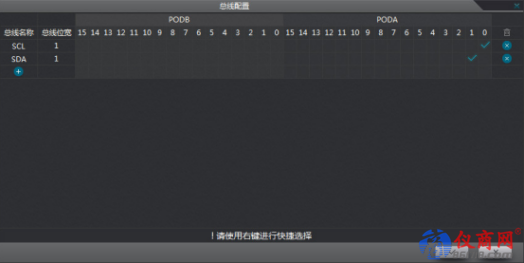

設置效果如圖1所示：
三、IIC采樣參數設置
1、采樣模式：同步異步的區別，同步采樣優勢；
2、采樣頻率：采樣頻率一般設置為被測信號的4~5倍，需要協議解碼的時候需要20倍以上，采樣率不夠會出現解碼錯誤。被測信號頻率高要采用同步采樣；
3、存儲深度：通道復用、分段存儲、壓縮存儲、記錄模式（實時存儲）；
4、門限電壓：一般設置為1/2（MAX+MIN）；
5、濾波設置：總線濾波，濾一個采樣周期的毛刺信號。通道濾波，濾1~2個采樣周期的濾波?？偩€濾波和通道濾波都是硬件濾波。

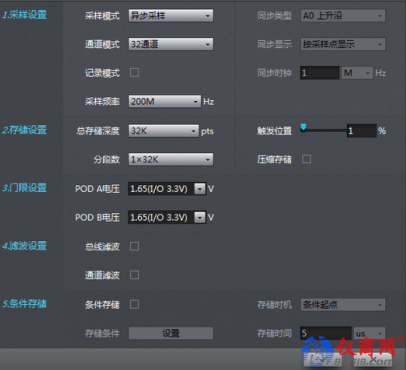

設置效果如圖2所示：
圖2 參數設置
四、IIC觸發與解碼設置
1、名稱設置為自定義；
2、輸入總線對應好通道；
3、總線設置好地址位。

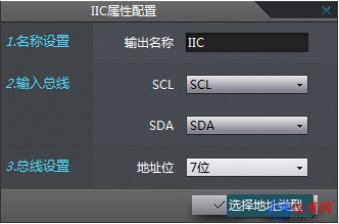

設置效果如圖3、圖4所示：

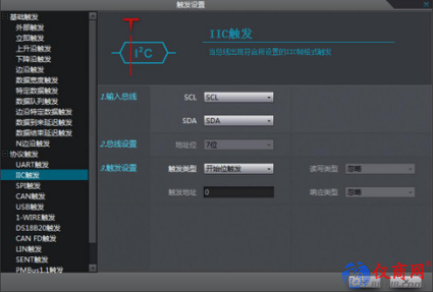

圖3 觸發設置
