編者按：《一線工程師測評》是《儀器儀表商情》特別開設的一個工程師使用手記欄目，由《儀器儀表商情》面向一線工程師征集稿件，內容包括一線工程師對電子測試測量儀器的使用感受、產品測評等。本期《一線工程師測評》是南京亮易電子科技有限公司楊工投稿的《鼎陽示波器在產線上的調試應用手記》。在這一期，楊工分享了他在產線調試時使用鼎陽SDS1000X-E示波器的真實感受。以下是楊工的應用手記。
測評工程師：南京亮易電子科技有限公司 楊工
應用場景：南通醋酸纖維有限公司產線上調試
作為產線上調試使用的儀器儀表，穩定可靠平穩的運行，是它必須具備的條件。
我就我們產線調試使用鼎陽SDS1000X-E示波器的親身經歷，和大家分享一下。
產品線上的調試，是保證產品一致性的關鍵一環。我們的調試電路方別里：供電電路信號發生器電路，信號放大輸出電路。
一、供電電路的調試：供電電路現有參數檢測到波形如圖1

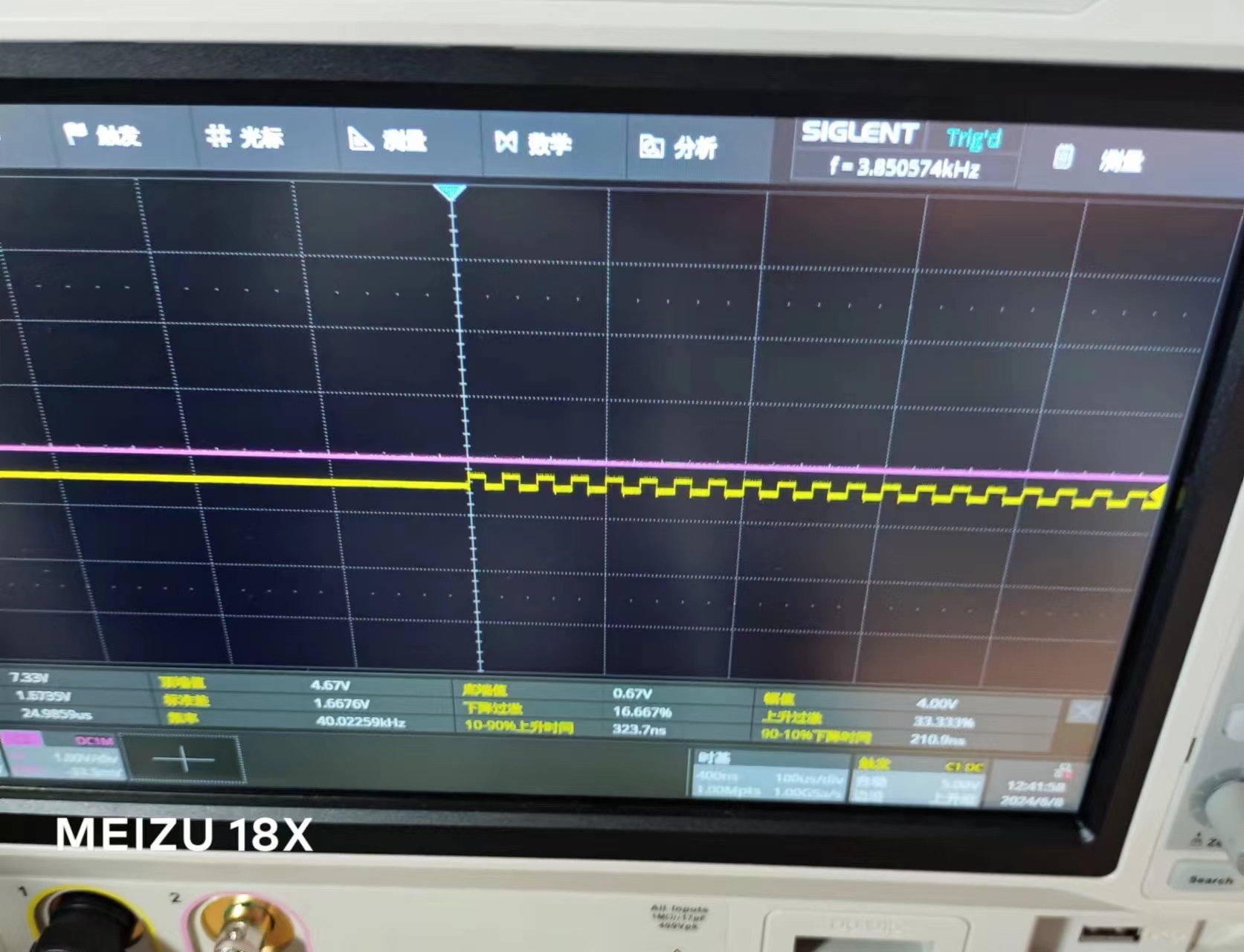

圖1
1．根據測檢的波形分析，輸出電壓有一些紋波。隨即把幾個關鍵元器件的參數作了調整優化再次檢測輸出電壓的波形級波電壓已降至最低（0.006mv），調整優化后檢測到的波形如圖2
圖2
2．再次檢測輸出電壓，已比較穩定了。
二、電路！檢測信號輸出端的波形，如圖3

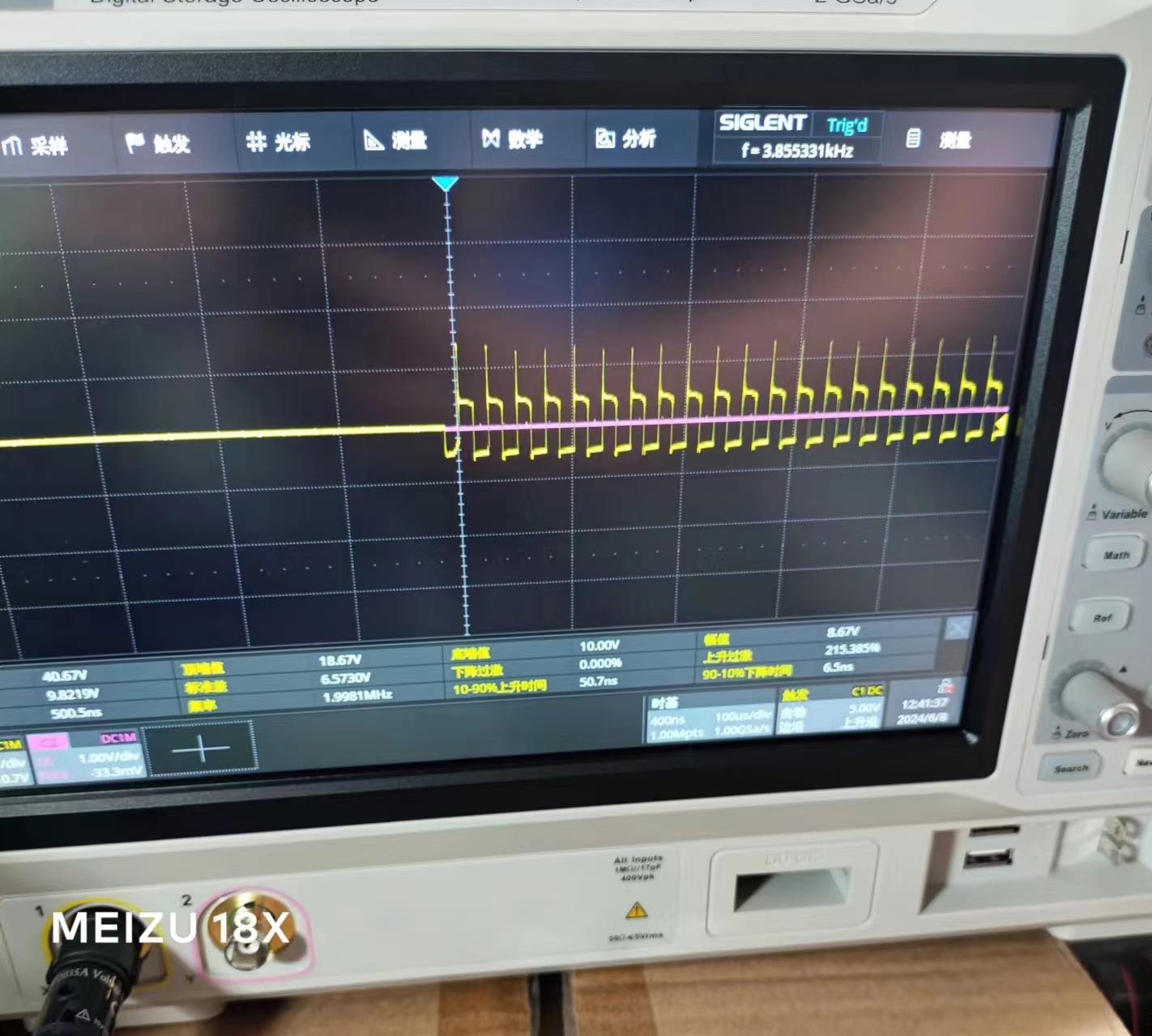

圖3
根據檢測結果分析，該電路中的元器參數，存在一定成度的誤差。調整優化振蕩電路的元器件參數，這時再項檢測輸出端信號的波形，已達到設計時標準。波形如圖4

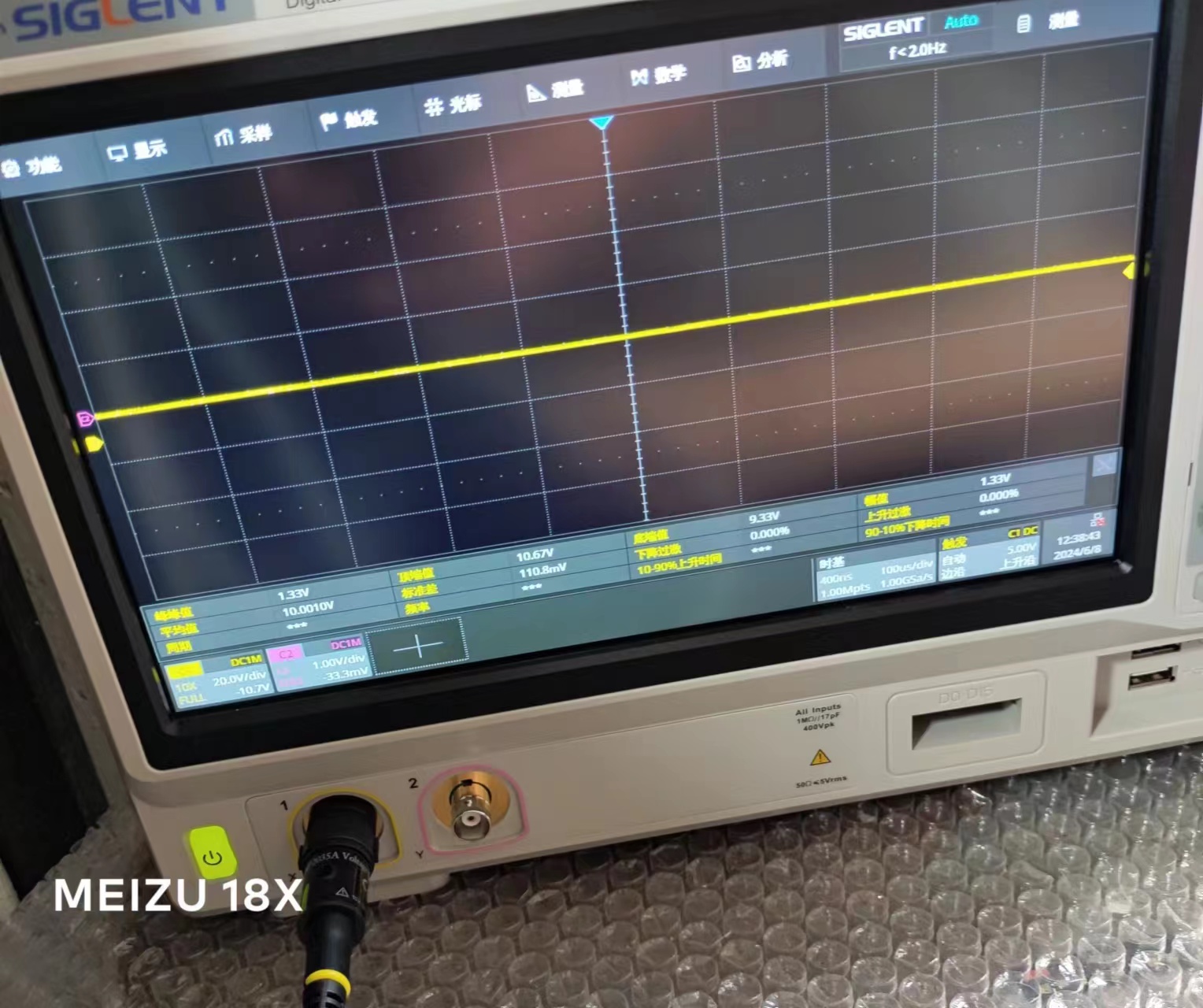

圖4
三、信號放大，輸出電路的調試，由于信號放太輸出電路。采用的是模塊化的電路，所以這部分的調試相對簡單主要是把模塊以外的幾個元器參數，作了一些調整。調整前的波形如圖5

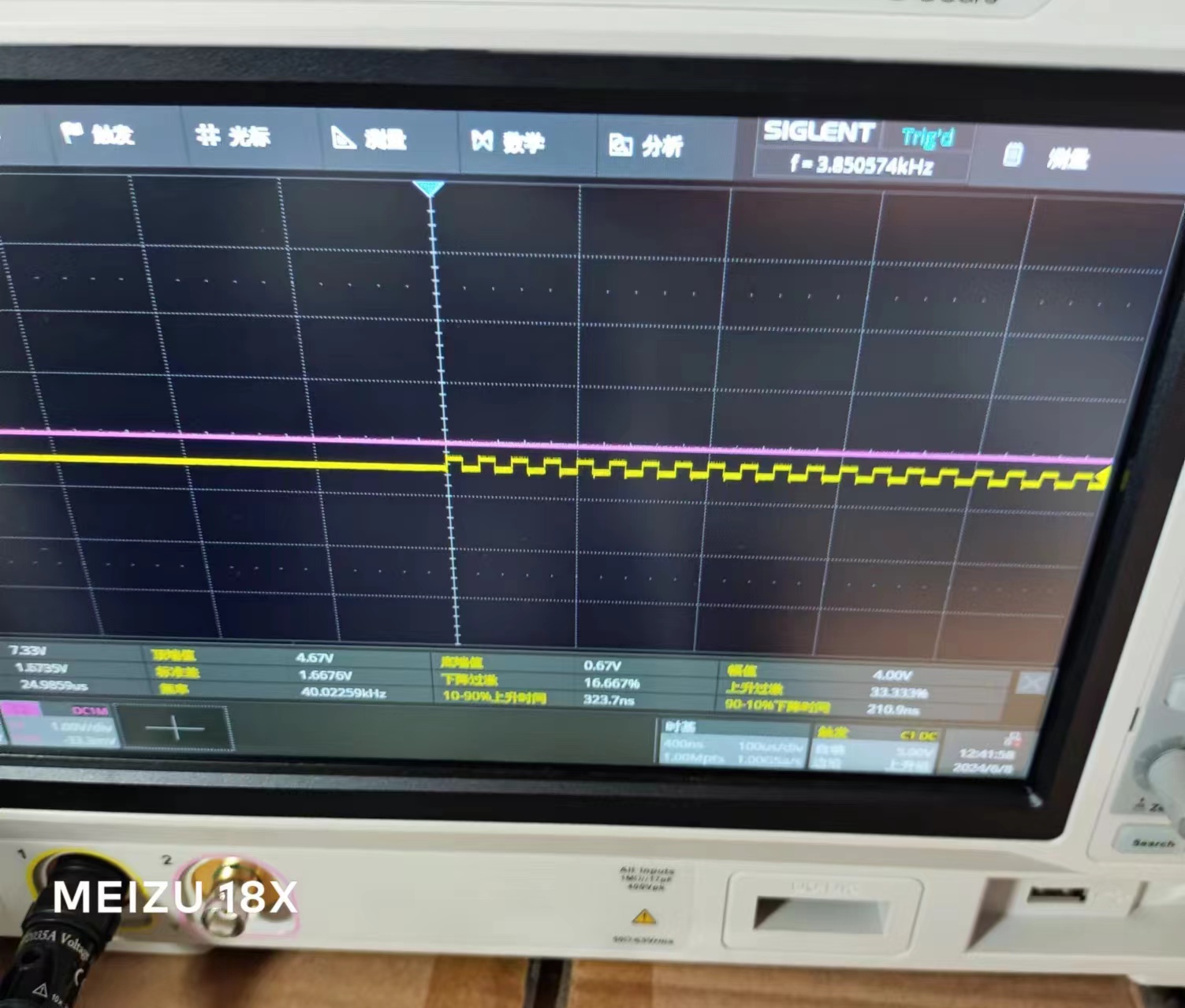

圖5
調整后檢測的波形如圖6
圖6
致此，這批產品的產線調試已順完成。
我個人的觀點：鼎陽SDS1000X-E示波器，非常適合作為生產線上的調測試儀器。它性價比高，是產線調測的不二選擇。
（本文作者：南京亮易電子科技有限公司 楊工）

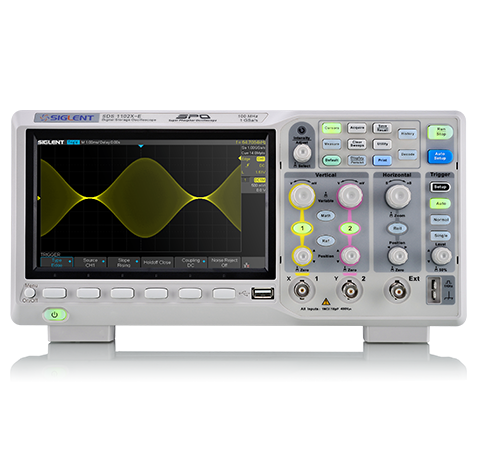

關于鼎陽SDS1000X-E系列示波器
鼎陽SDS1000X-E系列示波器是一款高性能的測試設備，具有多種特性和功能。這個系列示波器的主要特點包括：
