客戶 問：示波器是如何做到帶寬高于1GHz的同時，保證其輸入阻抗能到1MΩ的？

鼎陽科技技術支持組 答：

首先需要明確，示波器的“1MΩ輸入阻抗”和“1GHz帶寬”并非同時成立。示波器標稱的“1MΩ”和“1GHz”是不同配置下的獨立參數，無法保證高帶寬與高阻抗的“兼得”。

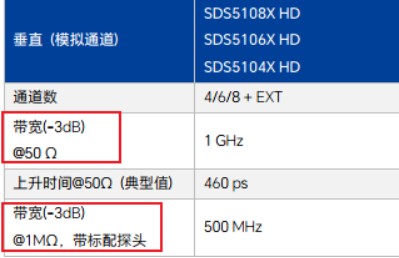

如果仔細觀察示波器的數據手冊便可以看出，示波器的最大帶寬是在50Ω阻抗下得到的，而在1MΩ的阻抗下，示波器需要配合相應的高阻無源探頭才能實現高帶寬。

要達到1GHz的帶寬并保持1MΩ的輸入阻抗，需要通過示波器與特定探頭的組合來實現，這種組合利用了探頭的特殊設計來平衡帶寬與輸入阻抗的需求。例如鼎陽科技SP6150A無源探頭，帶寬可達1.5GHz，可搭配高帶寬示波器實現1GHz的帶寬及1MΩ的輸入阻抗。

不同的場景需搭配不同的設置，具體介紹如下：

1MΩ阻抗主要針對直流或低頻信號（低頻場景）1GHz帶寬（高頻場景）通常需要在50Ω匹配模式下實現（如直接通過50Ω同軸電纜連接）

實際應用中的選擇策略：

1. 高帶寬+低阻抗：直接使用示波器的50Ω輸入模式（匹配同軸電纜），輕松實現標稱帶寬（如1GHz）。

2. 高阻抗+中低帶寬：使用傳統無源探頭，適合低頻或中等帶寬場景。

3. 高阻抗+高帶寬：依賴有源探頭或其他特殊高阻無源探頭，但需接受更高的成本。

高帶寬、高輸入阻抗、低噪聲、低成本之間無法同時最優，需要根據測量需求選擇合適方案。
