另一個有用的多域聯調功能例子是區域觸發。使用R&S高端示波器，可在時域和頻域中以圖形方式定義最多八個區域，并通過邏輯運算符組合來定義條件以及滿足該條件時的示波器的響應。這對EMI調試用途非常有幫助，使用戶可以靈活定義兩個域中的違規區域，并在這些區域發生違規時收到警告，即使是短時或間歇性干擾也不例外。如下圖所示，可以結合兩個域的區域來定義哪些情況需要檢測對 WLAN信號的衰落效應。
在時域和頻域中使用區域觸發來檢測對WLAN信號的衰落效應
總結一下，示波器的優點源于包括直流分量在內的全面信號捕獲功能，以及支持多個 (通常是兩個或四個) 相位相干輸入：
· 可以測量包含直流分量的信號
· 提供無與倫比的分析帶寬，通?？蛇_(dá)到示波器的最大頻率
· 可進行模擬基帶信號的寬帶測量，四端口儀器甚至可用于差分I/Q捕獲
· 可對多個源進行相位相干測量
· 支持時間關聯多域測量

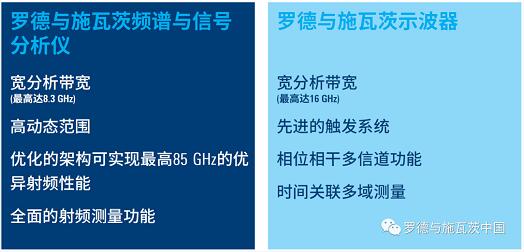

我們分別列出R&S的頻譜分析儀與示波器各自的性能優勢

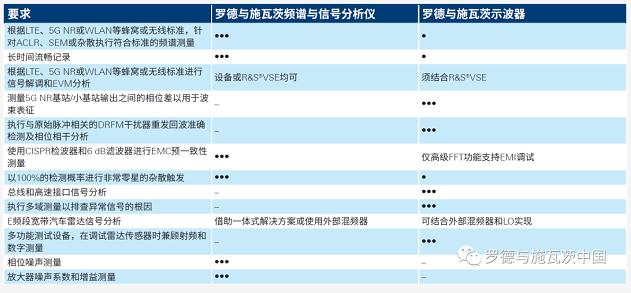

以及根據不同的射頻應用需求，應該怎樣選擇R&S的頻譜分析儀和示波器
最后，祝你順利選到最適合的測試設備，輕松完成你的系統設計！
