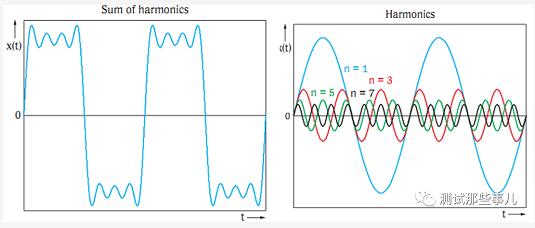

我們知道任何一個信號都可以看作是很多正弦信號疊加，即由很多頻率成分組成，頻譜分析儀是通過頻域來分析信號，可以方便準確的獲得信號頻率功率，諧波，調制，雜散，噪聲等等。

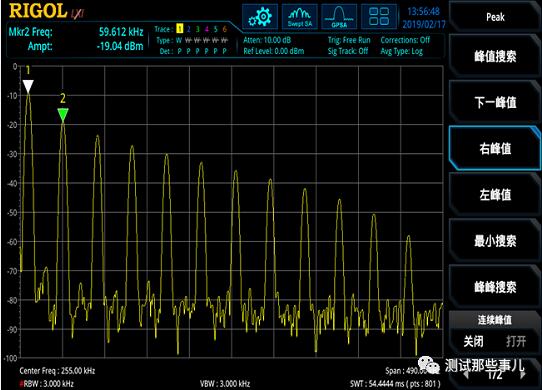

比如以下是一個20KHz方波頻譜的測量

在通信系統中，發射與接收系統都是與頻率打交道，如通信帶寬、干擾頻率、雜散、失真等都需要頻域測量才能更有效的分析，所以會用到頻譜分析儀。

同時我們也可以對功率進行測量，比如信號發射功率、臨道功率、干擾信號、接收靈敏度測量等，雜散大小、失真大小分析等，都是與幅度分不開的。幅度過大或過小，都可能導致系統工作不穩定或不正常。

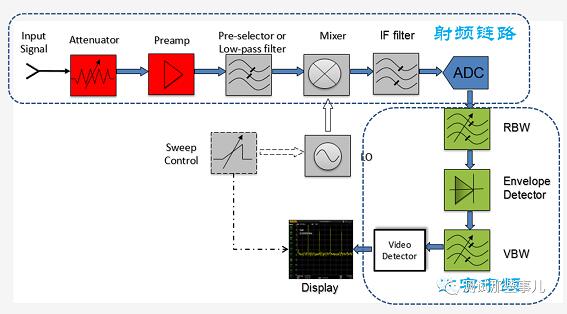

以下是掃頻式超外差接收機的原理框圖

幾個關鍵部位如下

前端電容：隔離直流，儀器怕直流。

前端衰減器：調節信號幅度，防止過載、增益壓縮、失真。一般基于參考電平值自動設置。

前端放大：提高系統測量靈敏度，用于微小信號的測量。

前端預選：抑制帶外信號，防止在中頻產生多重響應。

混頻器：頻率搬移。射頻鏈路中可能會有多個本振VCO和混頻器進行混頻

LO：混頻器的搬移驅動信號。

幾個關鍵指標如下

RBW-分辨率帶寬濾波器

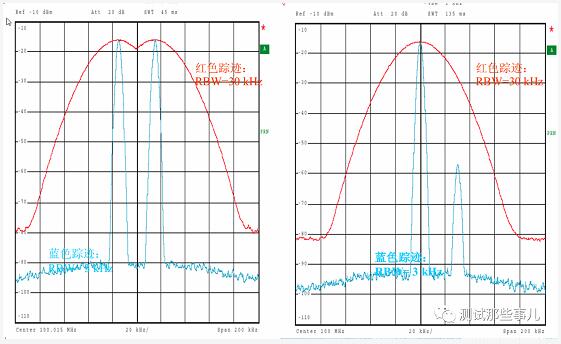

-----主要作用是分辨信號用的，頻譜儀的頻譜分辨率主要決定于分辨率帶寬RWB，它決定了分辨兩個等幅度信號的能力。

橫軸-頻率范圍

-----主要看看儀器的測量頻率寬度

縱軸-幅度范圍

-----主要看看儀器能分析的最大和最小信號多少

DNAL-顯示平均噪聲電平

-----主要看看儀器的底噪如何，決定了最小分析信號幅度

相位噪聲

-----主要體現儀器的信號近端分析能力

失真- SHI  TOI  P1DB

-----主要看看儀器分析信號之后的失真如何，影響多大

雜散- 輸入相關、剩余響應、近旁雜散

-----主要看看儀器做的純凈度如何

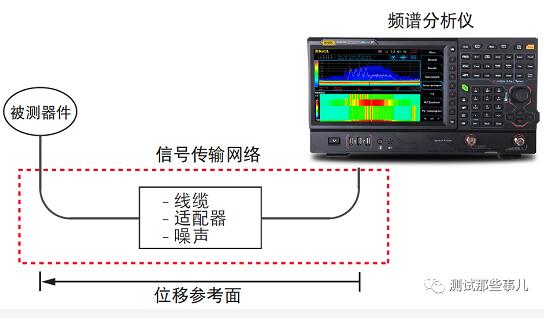

頻譜分析儀的大多數應用場景是通過天線、電纜等外接設備來接收信號使用，

了解信號分析儀的固有精度和鑒別被測器件（DUT）連接通道中的誤差源，對于優化測量精度非常重要。良好的測量方法和實用的分析儀功能可以減少錯誤的發生，并且縮短測試時間。

利用數字中頻技術，特別是在經過內部校準和校正的改進之后，可以實現高水平的基本精度。例如自帶的修正功能和可高度重復的數字濾波器可以讓用戶在測量期間自由的更改設置，并且基本上不會影響到測試的可重復性。典型的示例包括分辨率帶寬、量程、參考電平，中心頻率和掃寬。
