在測試、研究或者調試電子電路或者設備的時候，往往需要用到信號源，用來產生被測電路所需的特定參數的電測試。而信號源又有很多種，包括正弦波信號源，函數發生器、脈沖發生器、掃描發生器、任意波形發生器、合成信號源等。今天就結合幾款虹科的產品來介紹一下信號源中函數發生器和任意波形發生器的區別與聯系。

函數發生器

函數發生器是一種多波形的信號源。它可以產生正弦波、方波、三角波、鋸齒波，甚至任意波形。有的函數發生器還具有調制的功能，可以進行調幅、調頻、調相、脈寬調制和VCO控制。它是應用最廣泛也是最基礎的信號發生器。

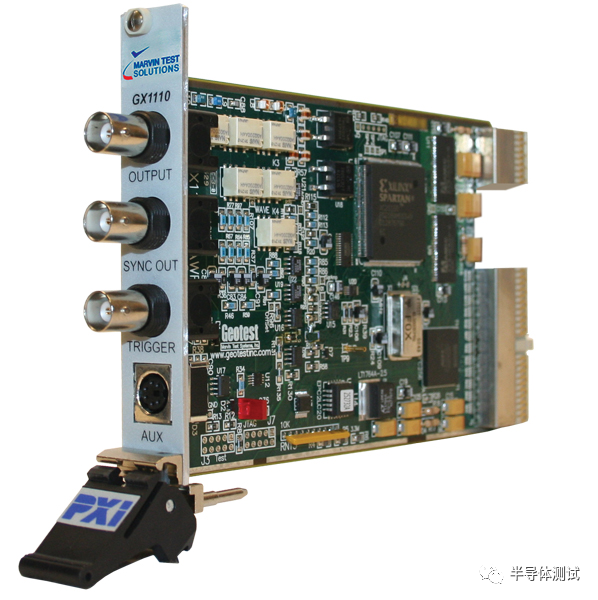

圖1  GX1110實物圖

廣州虹科電子科技有限公司的GX1110任意波形函數發生器PXI板卡就是一款可以提供函數發生器功能的模塊板卡，可以產生正弦波，三角波，方波，脈沖，上升斜波，下降諧波，，高斯脈沖，噪聲等波形。內置波形可用于DDS或AWG操作模式。單通道采樣率為10MS/s~100 MS / s，采樣率分辨率為0.01Hz或4digits，精度為0.01%。

GX1110可被廣泛應用于視頻、導航、雷達聲吶。轉換器測試、過濾器設計與測試等多個領域。

其中DDS允許函數發生器的相位從一級到另一級連續變化?？捎糜诳茖W研究，通信，消費電子，宇航/國防，半導體測試以及一些新興領域，如軟件無線電，無線電頻率識別( RFID)，以及無線傳感網絡等。

而AWG模式即為任意波形發生器模式。任意波形發生器不僅具有普通信號源的功能，而且可以仿真實際電路中需要的任意波形。眾所周知，在我們實際的電子環境所設計的電路在運行中，由于各種干擾和響應的存在，實際電路往往存在各種信號缺陷和瞬變信號，例如過脈沖、尖峰、阻尼瞬變、頻率突變等。如果我們需要驗證其可靠性與穩定性，就需要給它設定并施加理想中的波形以辨別真?zhèn)巍?

波形發生器

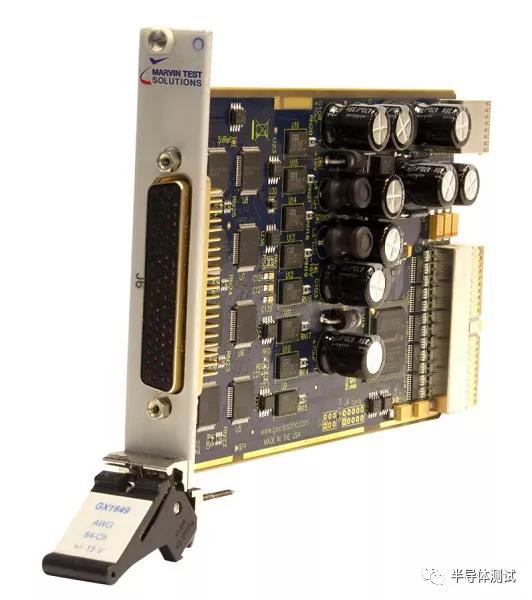

圖2  GX1649實物圖

廣州虹科電子科技有限公司的GX1649模擬輸出任意波形發生器板卡是一款既可以實現任意波形發生器也可以實現模擬輸出功能的模塊卡。它最高可支持64通道的模擬輸出或者任意波形器，配備有8條數字IO線，輸出范圍為-15V至+15V。對于DC操作，每個組都可以獨立編程和觸發?？梢酝瑫r更新所有組，并且可以將組中的每個通道編程為唯一的電壓。同時對于需要從PC連續傳輸數據的應用程序，GX1649-1支持數據流傳輸，從而可以將數據從PC連續傳輸?shù)紾X1649的1 K大小的 FIFO存儲器中。實際的數據流數據速率將取決于處理器的速度和可能同時運行的其他進程。

基于以上特征，GX1649可被運用于離散性的航空電子測試，自動化測試設備（ATE），系統測試以及傳感器仿真等領域。

波形函數發生器

最后，為大家介紹一款雙通道任意波形函數發生器GX1120。它是一款高性能的兩通道PXI任意波形發生器，可在一臺儀器中同時提供函數發生器和任意波形發生器功能。內置波形可用于DDS或AWG操作模式。兩個通道可以同步且相位一致地工作，是通信應用，編碼方案故障排除和驗證調制器性能的理想I / Q調制源。

GX1120的每通道采樣率達到了250MS/s，組合通道模式采樣率達到400MS/s。用擁有32M的樣本存儲器。在觸發方式上，GX1120可以通過軟件命令，PXI觸發事件或外部觸發輸入來觸發，從而使用戶能夠通過外部觸發事件來控制波形的生成。波形觸發模式包括連續，觸發，門控保持和突發功能。

GX1120可被廣泛應用于視頻、導航、雷達聲吶。轉換器測試、過濾器設計與測試等多個領域。

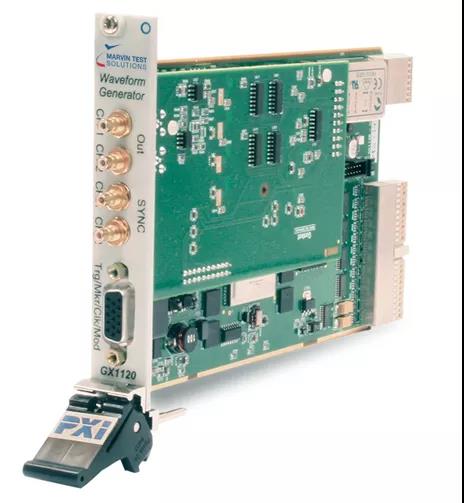

圖3  GX1120實物圖
