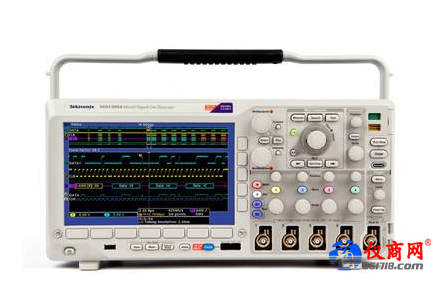

示波器數字示波器一直是工程師設計、調試產品的好幫手。但隨著計算機、半導體和通信技術的發展，電路系統的信號時鐘速度越來越快，信號上升時間也越來越短，導致因底層模擬信號完整性問題引發的數字錯誤日益突出。針對這些新的測試挑戰，示波器供應商不斷推出了性能更好的數字示波器。但要想準確快速地對系統信號進行分析，測量時還有很多新的因素必須考慮。如儀器速度能否跟上被測信號的變化、帶寬是否足夠、測量方式會不會引入干擾，甚至還有所使用的探頭是否合適等。
問題1：每臺示波器都有一個頻率范圍，比如10M、60M、100M……，我手頭用的示波器標稱為60MHz，是不是可以理解為它最大可以測到60MHz？可我用它測4.1943MHz的方波時都測不到，這是什么原因？
答：60MHz帶寬示波器，并不意味著可以很好地測量60MHz的信號。根據示波器帶寬的定義，若輸入峰峰值為1V的60MHz正弦波到60MHz帶寬示波器上，您在示波器上將看到0.707V的信號(30%幅值測量誤差)。如果測試方波，選擇示波器的參考標準應是信號上升時間，示波器帶寬＝0.35/ 信號上升時間×3，此時您的上升時間測量誤差為5.4%左右。
示波器的探頭帶寬也很重要，若使用的示波器探頭包括其前端附件構成的系統帶寬很低，將會使示波器帶寬大大下降。如若使用20MHz帶寬的探頭，則能實現的最大帶寬是20MHz，如果在探頭前端使用連接導線，將會進一步降低探頭性能，但對4MHz左右方波不應有太大影響，因?yàn)樗俣炔皇呛芸臁?
另外還要看一下示波器使用手冊，有的60MHz示波器在1:1設置下，其實際帶寬將銳減到6MHz以下，對于4MHz左右的方波，其三次諧波是12MHz，五次諧波是20MHz，若帶寬降到6MHz，對信號幅值衰減很大，即使能看到信號也絕對不是方波，而是幅值被衰減了的正弦波。
當然，測不出信號的原因可能有多種，如探頭接觸不好(該現象很容易排除)，建議用BNC電纜連接一函數發生器，檢驗該示波器本身有沒有問題，探頭有沒有問題，如有問題，可和廠家直接聯系。
問題2：有些瞬時信號稍縱即失，如何捕捉并使其重現？
答：將示波器設置成單次采集方式(觸發模式設置成Normal，觸發條件設置成邊沿觸發，并將觸發電平調到適當值，然后將掃描方式設置成單次方式)，注意示波器的存儲深度將決定您能采集信號的時間以及能用到的最大采樣速率。
問題3：在PLL中周期抖動可以衡量一個設計的好壞，但是要精確測量卻非常困難，有什么方法和技巧嗎？
答：在使用示波器時，要注意其本身的抖動相關指標是否滿足您的測試需求，如示波器本身的觸發抖動指標等。同時要注意使用不同的探頭和探頭連接附件時，若不能保證示波器的系統帶寬，測量結果也會不準確。另外關于PLL設置時間的測量，可使用示波器+USB-GPIB適配器+軟件選件來完成，也可用較為便宜的調制域分析儀。
問題4：為什么我的示波器有時候抓不到經過放大后的電流信呢?
答：如果信號的確存在，但示波器有時能抓到有時抓不到，這就可能和示波器的設置有關系。通?？蓪⑹静ㄆ饔|發模式設置成Normal，觸發條件設置成邊沿觸發，并將觸發電平調到適當值，然后將掃描方式設置成單次方式。如果這種方式還不行，那就可能是儀器出了問題。
問題5：如何測量電源紋波？
答：可以先用示波器將整個波形捕獲，然后將關心的紋波部分放大來觀察和測量(自動測量或光標測量均可)，同時還要利用示波器的FFT功能從頻域進行分析。
問題6：新型數字示波器怎樣用于單片機開發？
