在開始芯片測試流程之前應先充分了解芯片的工作原理。要熟悉它的內部電路，主要參數指標，各個引出線的作用及其正常電壓。第一部工作做的好，后面的檢查就會順利很多。芯片很敏感，所以測試的時候要注意不要引起引腳之間的短路，任何一瞬間的短路都能被捕捉到，從而造成芯片燒壞。

另外，如果沒有隔離變壓器時，是嚴禁用已經接地的測試設備去碰觸底盤帶電的設備，因?yàn)檫@樣容易造成電源短路，從而波及廣泛，造成故障擴大化。焊接時，要保證電烙鐵不帶電，焊接時間要短，不堆焊，這樣是為了防止焊錫粘連，從而造成短路。但是也要確定焊牢，不允許出現虛焊的現象。在有些情況下，發現多處電壓發生變化，此時不要輕易下結論就是芯片已經壞掉了。要知道某些故障也能導致各個引腳電壓測試下來與正常值一樣，這時候也不要輕易認為芯片就是好的。

芯片的工作環境要求有良好的散熱性，不帶散熱器并且大功率工作的情況只能加速芯片的報廢。芯片其實很靈活，當其內部有部分損壞時，可以加接外圍小型元器件來代替這已經損壞的部分，加接時要注意接線的合理性，以防造成寄生耦合。

集成電路芯片的測試（ICtest）分類包括：

分為晶圓測試（wafertest）、芯片測試（chiptest）和封裝測試（packagetest）。

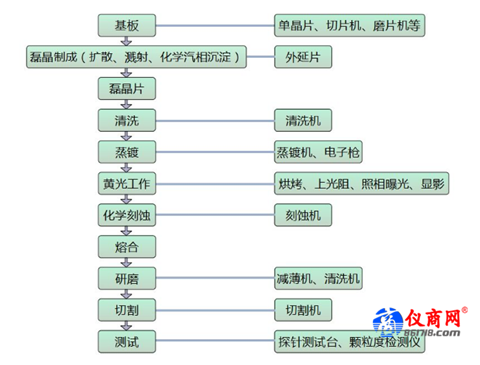

wafertest是在晶圓從晶圓廠生產出來后，切割減薄之前的測試。其設備通常是測試廠商自行開發制造或定制的，一般是將晶圓放在測試平臺上，用探針探到芯片中事先確定的測試點，探針上可以通過直流電流和交流信號，可以對其進行各種電氣參數測試。

對于光學IC，還需要對其進行給定光照條件下的電氣性能測試。

晶圓測試主要設備：探針平臺。

輔助設備：無塵室及其全套設備。

晶圓測試是效率最高的測試，因?yàn)橐粋€(gè)晶圓上常常有幾百個到幾千個甚至上萬個芯片，而這所有芯片可以在測試平臺上一次性測試。

chiptest是在晶圓經過切割、減薄工序，成為一片片獨立的chip之后的測試。其設備通常是測試廠商自行開發制造或定制的，一般是將晶圓放在測試平臺上，用探針探到芯片中事先確定的測試點，探針上可以通過直流電流和交流信號，可以對其進行各種電氣參數測試。chiptest和wafertest設備最主要的區別是因?yàn)楸粶y目標形狀大小不同因而夾具不同。
