上一篇帶大家了解了和電壓質量有關的主要參數：

1、電壓偏差

2、電壓波動

3、電壓事件（暫降/驟升/中斷）

4、電壓諧波（波形畸變）

5、瞬態電壓

6、三相電壓不平衡

【電能質量知識課堂】第1期：新職業電能質量管理員—快速入門

那么，從不同的角度如何評估電壓質量？依據又是什么？

發電角度

例：光伏、風電等新能源發電廠

單個發電單元：光伏逆變器、風機、儲能變流器等發出的電質量是否合格？

依據：風電、光伏等行業入網標準

供配電角度

例：電力公司

公共電網向簽約用戶（PCC點）

并網點（PCC點）的考核

依據：公共電網國家標準

用電角度

例：汽車制造廠、芯片廠、數據中心等

終端用電設備多種多樣，負載特性千差萬別，對供電質量的要求也不同，關注電壓質量對于終端設備的意義是：設備正常連續、高效工作！不宕機、不損壞、節能運行

依據：設備正常運行對供電質量的要求

供電電壓質量考核？

1、電壓偏差

實際供電電壓對標稱電壓的偏差的絕對值，以百分比%表示。即正、負偏差，或上、下偏差。

依據的標準：GB/T 12325-2008《電能質量 供電電壓偏差》---適用于交流50Hz電力系統在正常運行條件下供電電壓的偏差。

評估基礎：

標準規定的供電電壓幅值計算基礎測量值：10周期有效值（約200ms），做方均根計算儀器自動記錄數據窗時間：10min值，包含3000個10周期測量結果，可選3s、1min、2h。

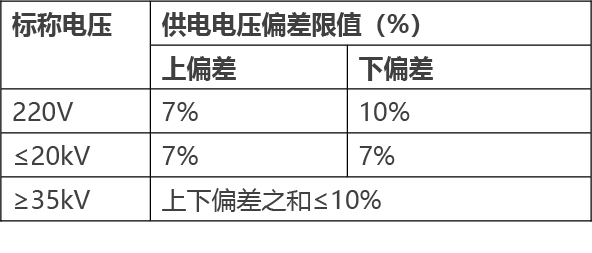

限值表：

2、電壓波動(快速電壓變化RVC)

連續的半周期電壓方均根值的一系列變化。

目的：對低壓用電設備由于負載工況變化導致的電壓變化現象進行檢測、評估和限制。

評估標準：GB/T 12326-2008《電能質量 電壓波動和閃變》、IEC61000-4-15。

評估的數據基礎：半周期電壓方均根值（10ms）

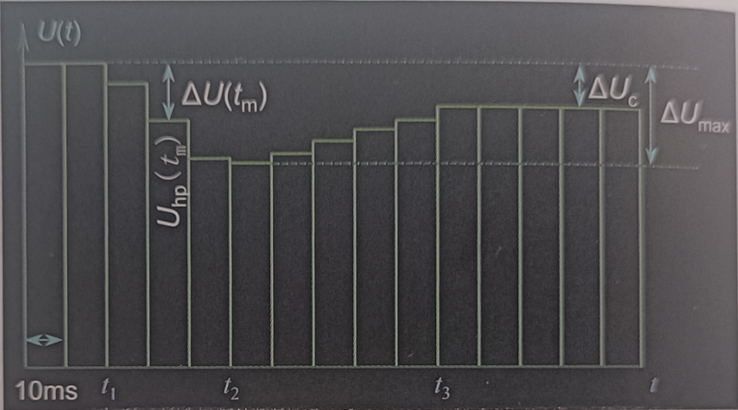

電壓變化特性ΔU(t):半周期方均根值電壓變化對時間的函數

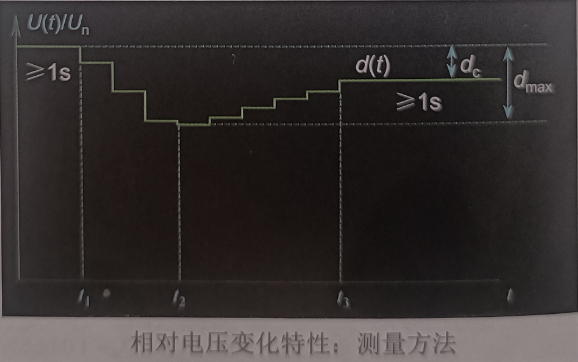

IEC 61000-3-3:電壓波動的測量方法及限值：

1. 電壓處于穩態至少1s，兩個相鄰穩態之間的電壓變化，為一次電壓波動評估期。

2. 最大電壓變化ΔUmax:電壓變化特性的最大值與最小值之差。

3. 穩態電壓變化ΔU:被至少一個電壓變化特性隔開的、兩個相鄰穩態電壓之間的電壓差。

相對的穩態電壓變化dc，不應超過3.3%。

相對的電壓變化值大于3.3%的持續時間d(t)，不超過0.5s。
