使用趨勢圖進行數據分析是很常見的分析方法，工程師結合實驗數據可以得到很多準確、規律性的結果。測量?jī)x器中的趨勢功能如何使用呢？

說到趨勢圖，大家可能會有點模糊不清，到底什么是趨勢圖？趨勢圖有什么作用？我們先來看幾個圖片。

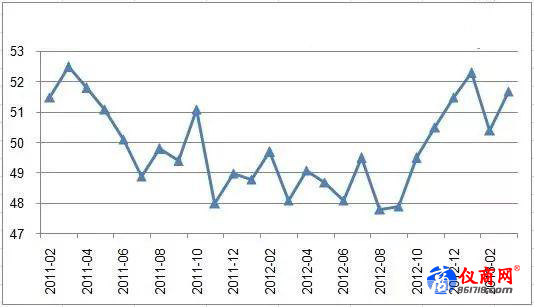

折線趨勢圖

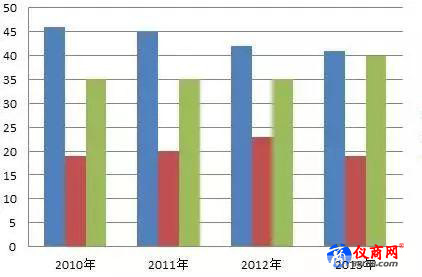

柱狀趨勢圖

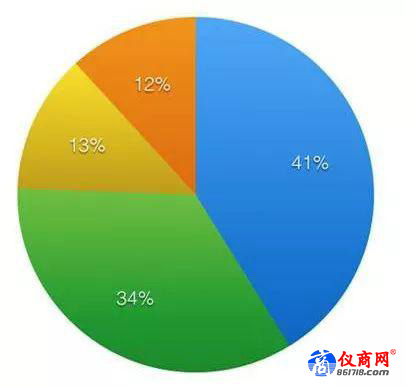

餅狀趨勢圖

上面幾個是常見的趨勢圖的形式，以圖形的形式，表現某些數據在時間上或分類上的變化。

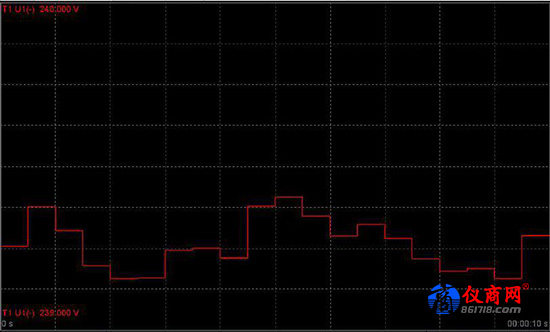

在儀器中的趨勢圖是什么樣的呢？以功率分析儀來舉例，功率分析儀測試所得到的趨勢圖，往往以測得的數量為縱軸，以時間為橫軸繪成圖形，用來顯示一定時間間隔(例如一天、一周或一個月)內所得到的所有測量結果，一般以折線圖或點的形式進行展示，如下圖所示。

首先我們看一下如何用功率分析儀來實現趨勢圖的測量。PA系列功率分析儀都配備了趨勢圖功能，用戶可以選擇單獨顯示趨勢圖，也可以把趨勢圖與其他測量功能組合顯示。只要在儀器中打開趨勢圖功能，則可以選擇將數值、波形、柱狀圖等內容和趨勢圖組合顯示。

PA系列功率分析在儀趨勢圖功能下，可支持多組趨勢圖同時顯示，并且可以對顯示內容進行分屏查看。PA系列功率分析儀可同時支持最多16個參數（參數內容可以自由選擇，包含幾乎所有功率分析儀的數值參數）趨勢圖的顯示和記錄，并且屏幕上可以最多分成4個分屏進行查看，極大的方便了用戶的選擇和使用。此外趨勢圖的時基可以靈活調整，從1s/div~1728s/div靈活可調，實現數據長時間的觀察和記錄。

看到這里我想大家應該對功率分析儀的趨勢圖功能一定有所了解了吧。如果還有疑問，沒有關系，下面我們就一個實際測試案例進行分享。

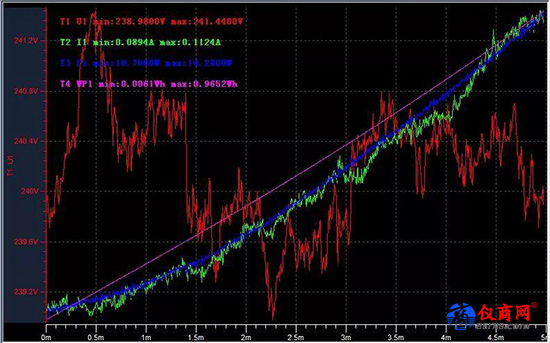

某生產電池的廠家，希望對其電池充電過程中的電壓、電流、功率、電量等參數進行觀察記錄，以便于分析整個充電過程各個參數的變化，其現場正好有一臺PA系列功率分析儀，因此用功率分析儀進行數據測量，同時使用趨勢圖功能顯示過程中的數據并進行記錄。最終完整的觀察到了充電過程，為了便于展現，將記錄的數據導入電腦，通過上位機軟件PAM進行趨勢圖的復現，趨勢圖效果如下圖所示。

以上便是功率分析儀趨勢圖的功能與用處，相信大家了解了之后，在今后的測量中一定能解決一些測量問題，并將功率分析儀的趨勢圖功能更好的使用起來。
