“本文將對功率分析儀進行簡介，指出了功率分析儀選型時需重點關注的參數指標。在接下來的文章中，將逐步詳細介紹目前市場主流的幾個功率分析儀品牌：橫河，日置，ZIMMER，HBM”

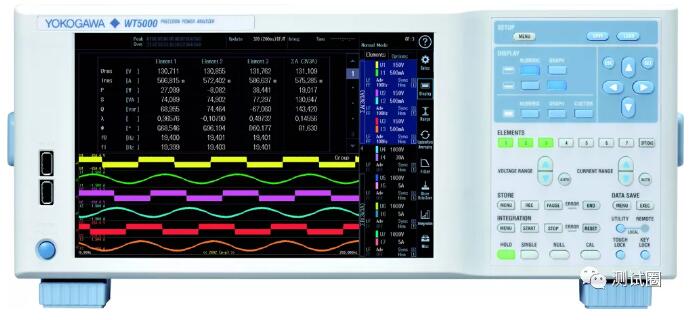

功率分析儀定義

在本文中，我們將與你一起探討功率分析儀的工作原理和現代功率計算的復雜性。

功率分析儀通常用于電氣系統的功率流 (w)測量。功率流是指電源和接收器之間的電傳輸速率，因此可以表示為焦耳/秒(J/s)。功率流測量是一個關鍵而又基本的過程，使用標準功率分析儀可以非常容易地完成該測量。先進的功率分析儀能在獲取電信號的同時并行進行綜合計算以進行額外的復雜分析。

功率分析儀工作原理

功率分析儀可用于交流（AC）或直流（DC）系統的能量流測量。

確定電信號的真均方根時間周期對于后續的每個計算都非常重要。交流測量很復雜，均方根通常表示為直流等效值。為了精確測定交流波形的有效值，必須計算交流頻率整個周期的平均值。這被定義為交流電路的基頻。功率分析儀可以數字化檢測頻率周期，在功率轉換過程中提供可靠的均方根周期。

.功率分析儀還必須檢測系統的電壓和電流。典型的系統使用分壓器直接獲取單個電壓，而通常需要一個互感器來測量電流。例如測量導線電場的羅克線圈或電流傳感器。

.一旦功率分析儀測定了這些值，計算功率就變成簡單的數學問題。

功率分析儀的其他功能

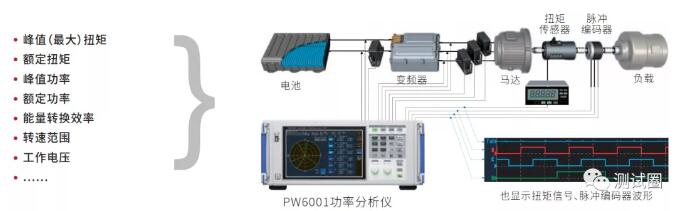

如上所述，創新型功率分析儀不僅僅可以進行功率測量。它們還可以測量多種機械值，如扭矩和速度等，這是試驗臺和生產制造的關鍵因素。為全面了解機電系統的性能和效率提供可靠的測試數據。使用增強型功率分析儀能執行以下額外的計算和分析：

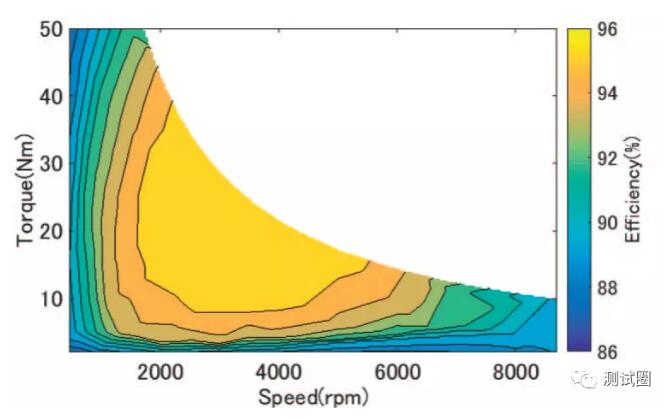

·        效率MAP

·        快速傅立葉變換和諧波分析

·        基本功率和均方根值

·        極坐標圖和對稱分量

·        空間矢量和 DQ 變換.

正確選擇功率分析儀的五點建議

功率分析儀是一種多功能設備，用于測量電能系統中的功率流。雖然這些復雜的儀器在許多應用和工業中都有使用，但并沒有一個通用的解決方案來解決每一種功率測量難題。因此，選擇適合您應用需求的功率分析儀不是一項簡單的任務。

建議 1: 精度

測量精度是最基本的，當你在優化逆變器，電機或傳動系統的性能時。通過降低測量不確定性，可以產生更可靠的結果。選擇具有高基本功率精度的功率分析儀 能確保您的投資更有價值。

建議 2: 輸入數量和類型

你需要多少通道？不同公司的功率分析儀可以有不同的功率通道，扭矩傳感器和轉速傳感器通道，同時采集電氣和機械信號，并可升級到更多功率輸入通道。在購買功率分析儀時，模塊化設計能確保你的投資經得起未來的考驗。

建議 3: 動態功率測量

大多數 功率分析儀  是專門為測量穩態系統（如電網）而設計的。但對于電動汽車傳動系統，在測量負載狀況、上升和下降過程中的瞬時功率變化時，您需要能準確測量動態負載變化的分析儀。所以是否需要動態功率測量是一個非常重要的指標，在接下來的文章中，我們會對幾家市場常用攻略分析儀產品的特征參數進行說明。
