隨著節能環保及新能源的應用越來越廣泛，功率分析儀在很多測試場合均有使用，我們?cè)谑褂霉β史治鰞x的過程中，難免會遇到各種各樣的問題，從而影響我們的測試結果。本期我們將一些常見的問題進行列舉，并給出常規的應對措施，當然，測試現場情況千差萬別，一些具體問題，也需要具體分析，只是希望這篇文章能夠在您查找問題的過程中對您有所幫助。

功率分析儀的電壓、電流的測量值無顯示或者不正確

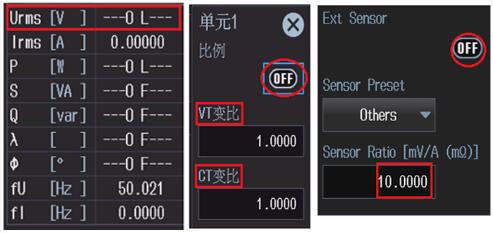

· 如果出現“---OL---”，則是超量程顯示，此時需要調節到合適的量程檔位。

· 確認接線是否牢固，且接線正確（電壓、電流不要接錯）。

· 如果使用了電壓、電流傳感器，那么確認傳感器的比例設置是否正確以及是否啟用了比例功能。

· 電流傳感器是否采用了正確合理的供電電源，從而避免因供電電源帶來的誤差。

電壓、電流值測量值都正確，但是功率值有問題

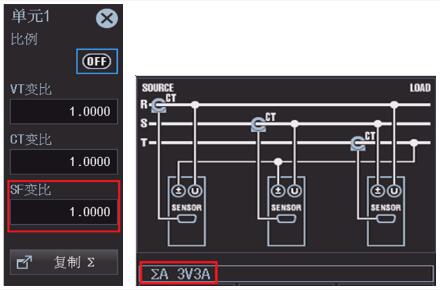

確認接線方式的設置是否正確，變比中功率倍數SF是否設置正確。

最可能的原因是接線錯誤，所以要重點檢查接線，比如3P3W（3V3A）的接線中，首先要確定好U、V、W三相，其次確認電壓的接線是不是按照接線圖上UW、VW、UV進行連接，電流也是相應的U、V、W三相電流，并且三個電流傳感器的流向也需要注意保持一致，按照箭頭指示從源到負載的流向。

理解上的偏差，以為測試結果有錯誤。在常規三相四線制的測試中，三相系統內的每個單相功率幾乎相同，總功率等于三相功率之和，而在3P3W（3V3A）的三相系統測試中，我們會發現三個單相的功率各不相同，并且功率值可能還會有正負，這都是正常的，在3V3A這種接線方式中，每個單相的功率是沒有物理意義的。我們要看的是三相系統總的功率是不是正確的，而且在3V3A的接線系統中總功率P∑=P1+P2。

諧波測試結果不顯示或者顯示不正確

不同的功率分析儀對信號進行諧波分析的能力各不相同，所以要清楚所使用的功率分析儀能測量的基波頻率范圍，因?yàn)橐坏┍粶y(cè)信號基波頻率超出了儀器能夠測量的范圍就不會顯示。

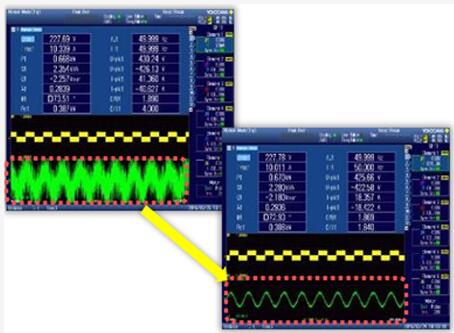

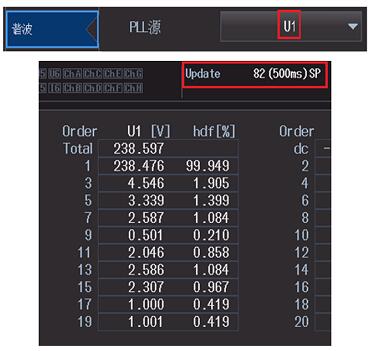

PLL源的選擇是否正確。PLL源盡量選擇接近正弦波的波形。也可以打開頻率濾波器來實現此功能，并且確認PLL源通道的量程是否設置在合理范圍內。

數據更新周期設置的是否正確。諧波分析中一般我們需要10周波或者12周波的時間窗，比如50Hz頻率的波形，我們可以將數據更新周期設置為500ms或者1s。

效率測試＞1的情況或者波動比較劇烈的情況出現

以常見的變頻高轉換效率場合（如電機控制器、逆變器、高頻變壓器等）出現效率測試＞1的情況進行說明：

應對措施：

· 電壓、電流傳感器的選擇。在選擇電壓和電流傳感器的時候，要重點考慮傳感器的量程、帶寬和精度，盡可能選擇高精度高帶寬的傳感器，并且使用量程和被測值盡可能接近的傳感器才能實現精確的測量。

· 數據更新率的選擇。如果遇到效率波動比較劇烈的情況，建議可以將數據更新率調長，增加數據運算的時間，這樣測試的數據會相對更加穩定。

· 線路濾波器的選擇。線路濾波器作為一個會影響測量幅值的濾波器，在選擇的時候要更加謹慎，正常情況下設置的線路濾波器應該覆蓋載波頻率和高次諧波的測量范圍。

· 電流傳感器供電電源的選擇。供電電源對電流傳感器進行測量有很大的影響，尤其是在一些正常效率達到99%甚至更高的場合，這種影響就更明顯了，在這些場合盡可能選用原廠的模塊進行供電。
