5G時代，伴隨著基站越來越快的布局發展，5G基站數量相比4G時代也是成倍增長。如何提高5G基站測試效率也是當下解決5G應用的一個難題，相比4G基站，5G基站使用頻點的升高和帶寬的提升對器件指標的要求更高，需要對器件進行專門的調制指標測試，同時通道數增加，將會成倍的增加測試時間。面對這些測試挑戰，只有通過并行測試，一次測量多個基站，才能降低整個測試環節成本，減少人工參與，提高測試的準確率。

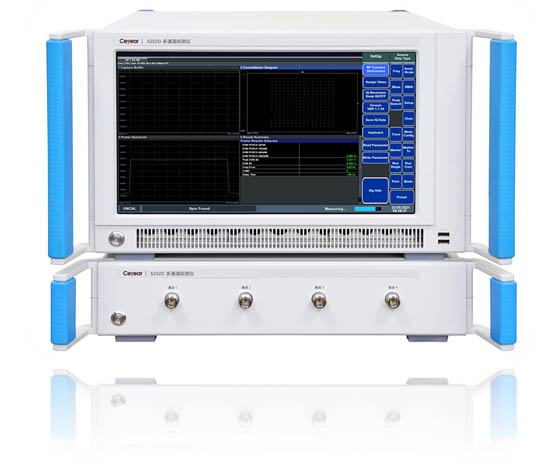

圖1 5252D多通道綜測儀

5252D多通道綜測儀打破了信號發生器進行信號發射、頻譜分析儀進行觀看頻域波形的測試方案，將信號收發融為一體，推動無線通信測試進入全新時代。其獨具的多通道收發一體、高性能、全方位測試能力及直觀操作方式，使其成為無線通信研發、生產及科研領域的完美測試平臺。

5252D具有高性能特性。包括可變調制帶寬、支持多種調制格式、全面的信號分析能力以及出色的信號發射質量，頻率覆蓋范圍包括 400MHz~6GHz 以及24.25GHz~28.5GHz、37GHz~42.5GHz、66GHz~76GHz毫米波段，同時支持31.8GHz~33.4GHz、45.5GHz~50.2GHz、50.4GHz~53.6GHz、81GHz~86GHz頻段擴展。射頻調制帶寬包括200MHz（FR1）、400MHz（FR2），最大可擴展到1GHz，可以滿足第五代通信標準及未來通信協議的測試要求。

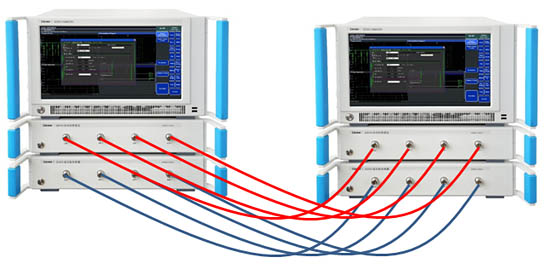

圖2 5252D收發一體仿真驗證

5252D支持多路信號同時發射與接收，如上圖所示，可快速搭建通信仿真驗證系統。能夠?qū)崿F(xiàn)多個通道5G NR信號的并行測試，能夠?qū)驹O(shè)備的射頻性能進行全面量化測試，能夠快速對基站進行入網測試認證及產品檢驗。下面介紹5252D多通道測試功能：

首先進入5252D發射界面如下圖，可以看到支持八個射頻通道進行發射，每一個通道都有獨立的基帶選項和射頻選項，可選擇對5GNR、LTE、WCDMA、GSM、矢量調制等信號進行發射。

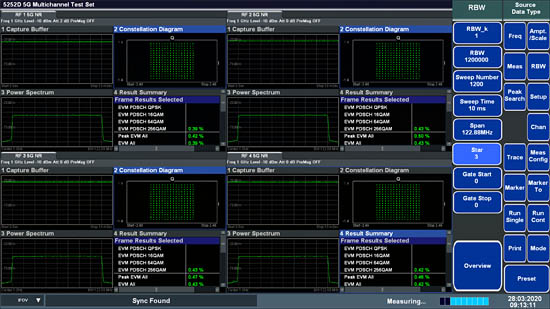

圖3 5252D多通道發射界面

同樣的，對應多通道發射，5252D也具備多通道接收測試功能，進入接收界面后可以打開多個接收通道測試界面如下圖所示，可以對信號的時域圖、星座圖、頻域圖、EVM結果顯示圖進行實時顯示，同時還可以對信號進行EVM、最大功率、OBW、ACLR以及SEM測試，滿足客戶測試需求，提升測試效率。

圖4 5252D多通道測試圖
