2024年12月，思儀科技推出87245系列LAN平均功率探頭和87246系列LAN峰值/平均功率探頭，頻率范圍覆蓋8kHz～67GHz，功率范圍覆蓋-70dBm～+26dBm，上升/下降時間≤13ns，最小可測脈沖寬度50ns。

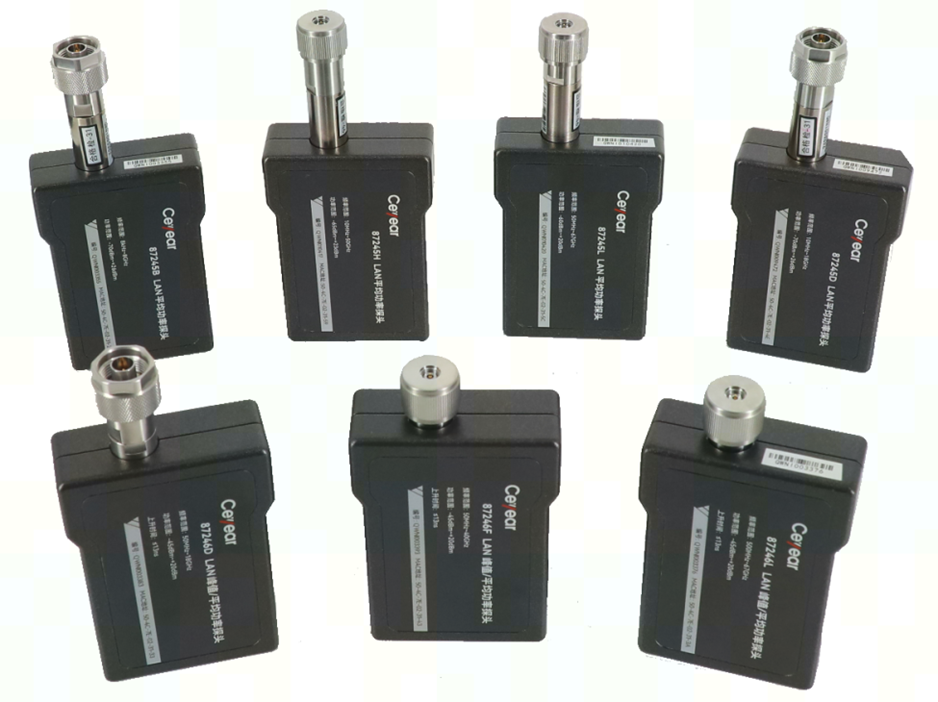

圖1  系列LAN功率探頭

遠距離功率監控功能

LAN功率探頭通過支持PoE（以太網供電）的LAN接口供電，可實現最高60米的傳輸距離。內部校零校準功能允許將LAN功率探頭連接到正在工作的設備，不需要從射頻輸出端斷開探頭連接即可完成操作，從而實現無法供電場所或者惡劣環境條件的長期功率監測。

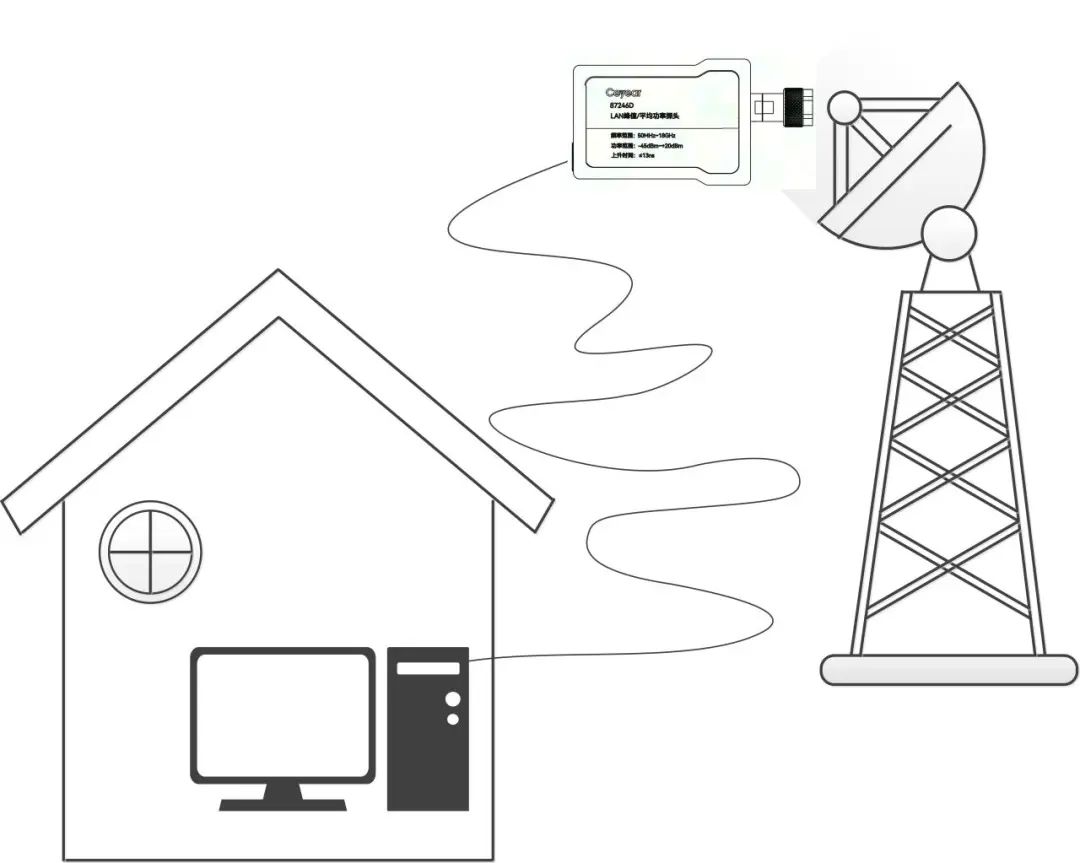

圖2  遠距離功率監測

準確的平均功率測量功能

87245B/D/H/L LAN平均功率探頭采用全新多路徑二極管檢波技術，具有高精度、大動態范圍平均功率測量功能，可實現連續波、脈沖調制、3G/4G/5G等矢量調制信號等各種格式信號平均功率的準確測量，最高功率測量準確度可達±0.20dB。

優異的脈沖功率測量分析功能

87246D/F/L LAN峰值/平均功率探頭可實現平均功率測量、脈沖功率測量和CCDF統計測量分析等功能；自動測量功能可以一鍵獲取16種脈沖參數和時間參數的測量結果；通過僅平均模式下的外部觸發，可提供低至-45dBm的脈沖功率測量。

全新脈沖功率測量顯示軟件

全新升級的電腦端功率測量顯示軟件支持多達四個探頭，可同時通過PoE交換機連接至計算機并進行測量結果的顯示，包含數值顯示窗口、脈沖跡線窗口、統計跡線窗口和數據統計窗口，其中新增加的數據統計窗口用于顯示一段時間內信號的實時功率變化曲線，并將曲線數據保存在文件中，可隨時打開歷史記錄數據文件進行查看。

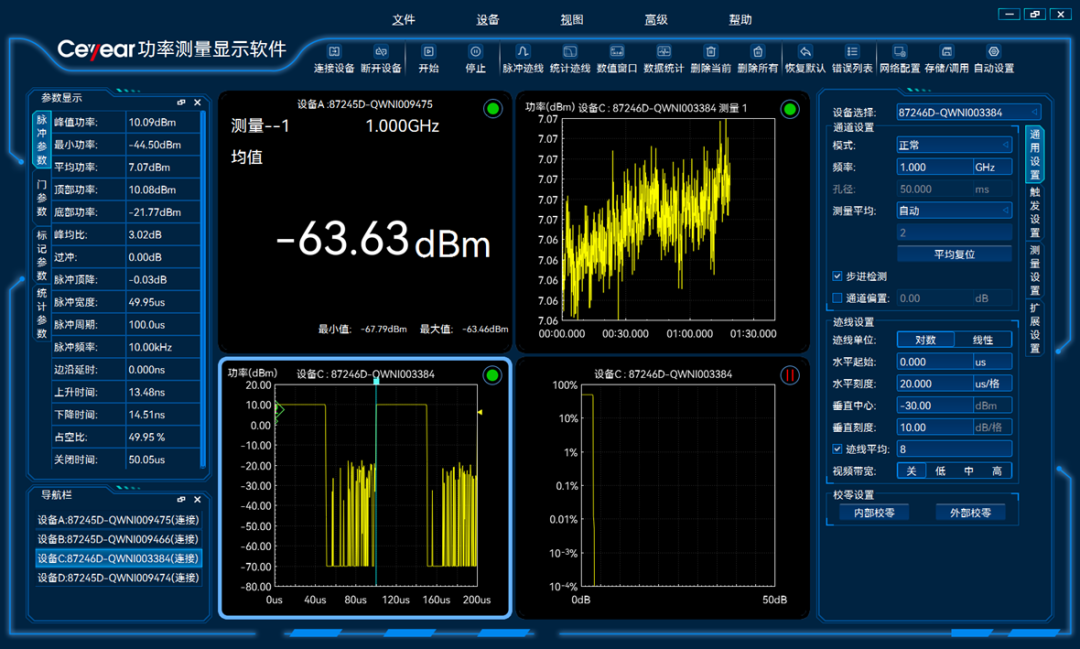

圖3  功率測量顯示軟件

LAN功率探頭是思儀科技新推出的全新功率測量品類，型號配置如表1所示，已開始全面接受訂貨與試用，歡迎垂詢。思儀科技用測試測量賦能創新創造！

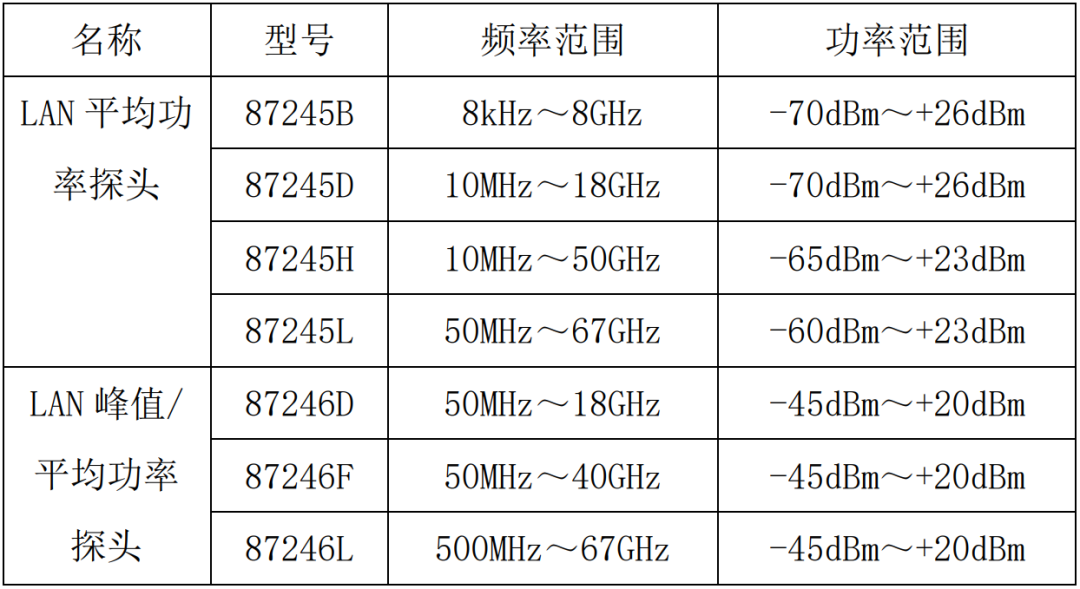

表1  系列LAN功率探頭主要技術指標
