即q軸電流可以控制發電機的電磁轉矩和輸出功率，由此，發電機的電磁轉矩和輸出功率可以由對發電機的q軸電流iq進行控制。在電壓電流雙閉環控制策略中，外環采用轉速環，內環采用電流環，控制策略可以表示為：

其中，kpd、kid、kpq、kiq分別表示dq軸電流內環比例和積分的增益。

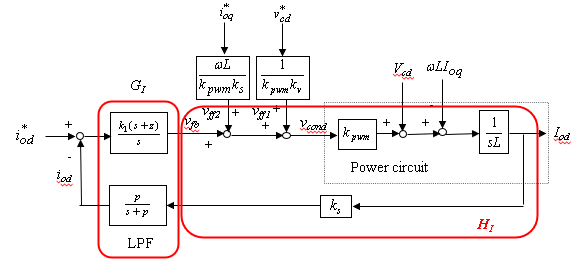

圖8  電流內環d軸控制框圖

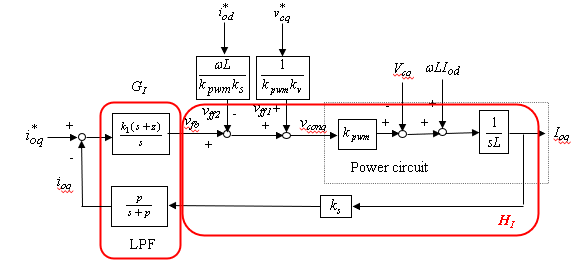

圖9  電流內環q軸控制框圖

 　    PSIM仿真

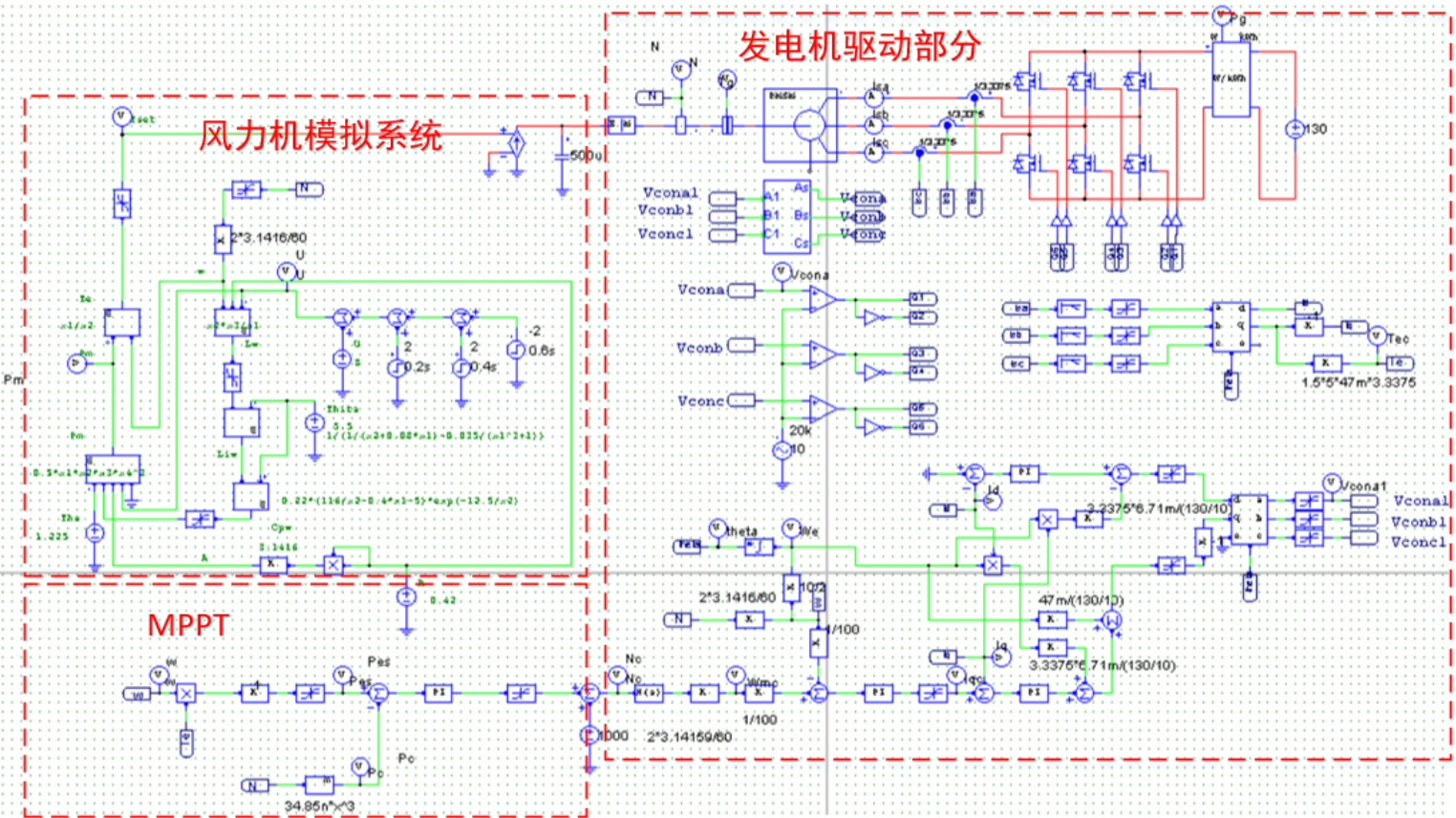

在PSIM搭建模擬仿真圖如圖7所示。仿真結果如圖10、11、12與圖13所示。

圖10  永磁同步風力發電機最大風能捕獲控制仿真圖

圖11  實驗仿真結果圖

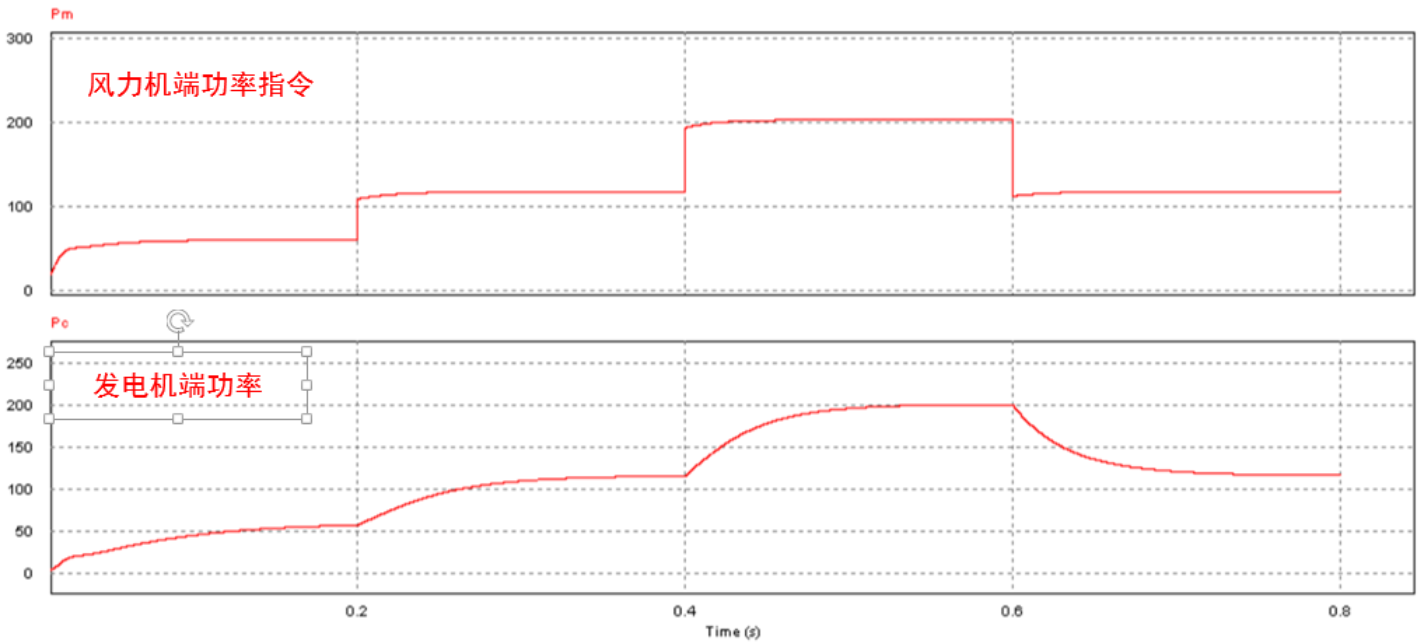

圖12  風機端功率指令與發電機端輸出功率

圖13  A相電流與風機轉速

 　    實　驗

根據顧客的應用需要，直流電源的設計亦隨時代演進衍生出許多特殊功能，這些功應用PTS5000完成最佳風能捕獲，其連接線圖如圖14所示。PSW160-7.2設定電壓為130V，電流3A，將PSW電源開啟后，依序?qū)EK520-1開啟，最后將PEK520-2開啟。

能包含：

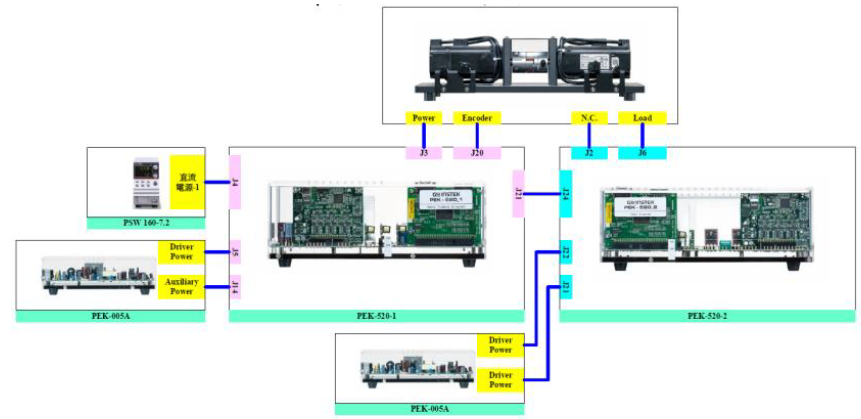

圖14  實驗接線圖

當風速改變時，風機的功率曲線隨之變化，最大功率點也會不同，將不同風速的最大點繪出一條最大功率曲線（MPPT），各風速下最大功率對應轉速如表1，通過改變風速觀察輸出功率是否保持在最大功率點上。

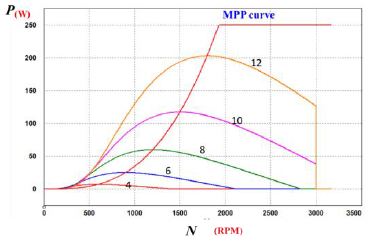

圖15  不同風速下P-N曲線
