前言綜述
為滿足光伏逆變器研發領域中對于電壓跌落后的不間斷并網運行的評估，HIOKI 提供了搭載有LVRT(Low Voltage Ride Through)功能的專用軟件。為光伏逆變的品質評估提供強有力的支持。
測試對象：可用于新能源領域，如光伏發電、風力發電等的高壓電路光伏逆變器(PCS)
電力系統出現欠壓時，如何穩定地持續供電？
以光伏發電為首的發電系統，在大量接入電力系統或因雷電發生欠壓現象時，若發電設備和電力系統的連接發生中斷，就會對系統造成巨大的影響。甚至某些情況下，電力系統的供電也會停止，從而導致發生大規模停電(圖1)。
因此，光伏逆變器需要做到在電力系統出現欠壓時，也能保證系統持續運行且穩定提供電力。而對發電系統進行LVRT 功能的評估(圖2)，是做到上述要求的確認手段。

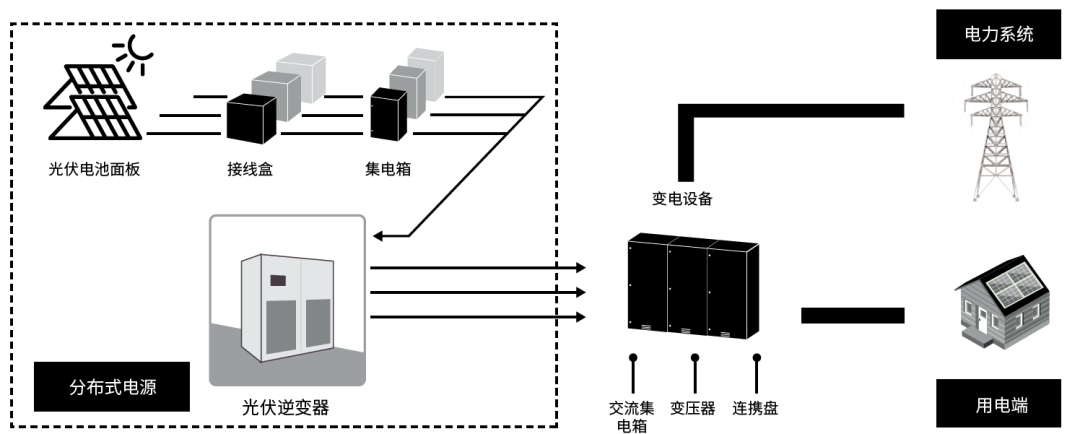

圖1. 同時解列發生時的示意圖

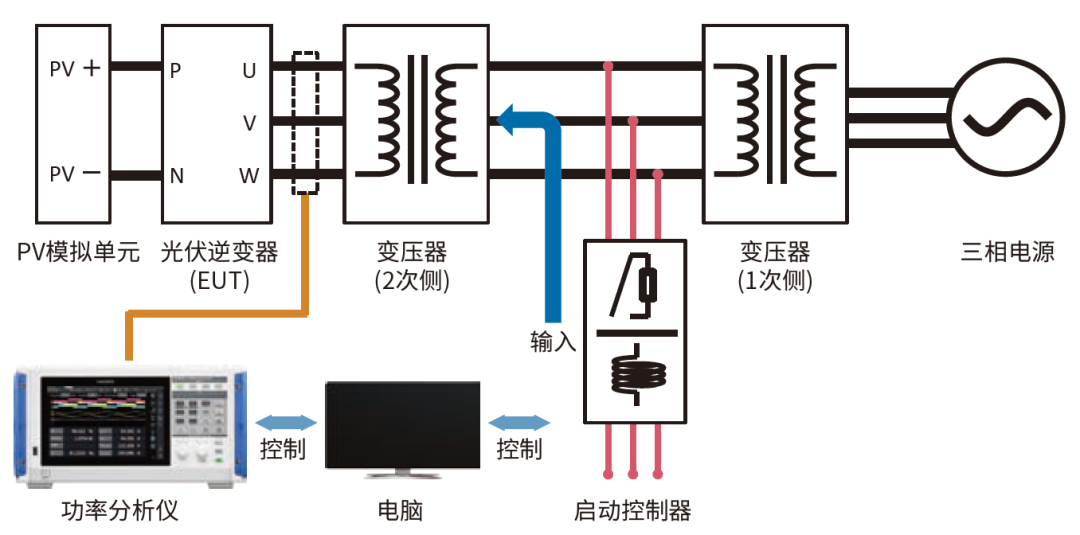

圖2. LVRT 功能評估示意圖
解決方案
通過LVRT 功能分析專用軟件“CN056 LVRT 分析軟件”，協助客戶進行LVRT 功能評估(圖3)。
可根據客戶的情況自定義設置，例如按照各國標準或公司要求進行分析等。
利用軟件讀取功率分析儀PW8001獲取的波形數據，按照IEC61400-21 標準規定的內容進行半波運算后，以報告書形式輸出結果(圖4、圖5)。
HIOKI 能提供高級別測量精度和高功能的功率分析儀PW8001 及多種電流傳感器。使用一臺設備除了能進行LVRT 測試，還能完成效率評估或IEC 諧波/ 閃變，間諧波測量※1 。
如果選擇U7001 單元，可以測量AC/DC1500 V 的高電壓，搭配選件AC/DC高壓分壓器VT1005，甚至還能測到5000V 的高電壓。
※1 ：Ver2.00 以上將支持IEC 諧波/ 閃變，間諧波功能

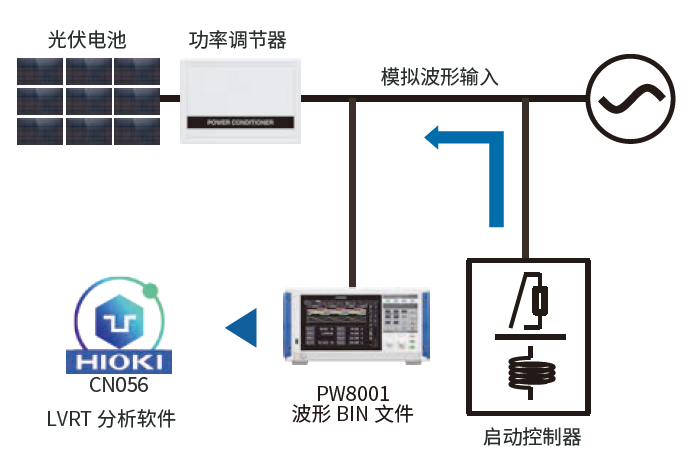

圖3. LVRT 功能評估配置示意圖

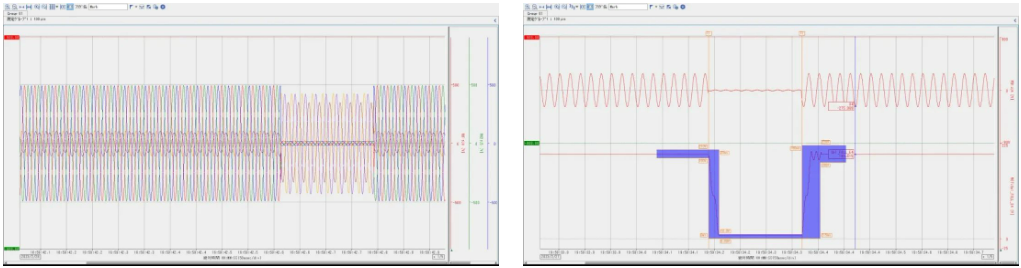

圖4、圖5. LVRT 分析軟件界面
