前言

隨著電動汽車的普及，與油車一樣，電動汽車也需要維修保養以保持平穩運行。下圖是電動汽車維修保養流程的一個示例。在對電動汽車進行維修或保養工作之前需要進行電氣測試。電動汽車系統內存在電池和逆變器這樣的高壓零部件，因此通過電氣測試確認安全是極為重要的。

本文介紹了HIOKI日置歸納總結的電動汽車維保流程，可用于安全高效地進行電動汽車高壓系統切斷和恢復工作。

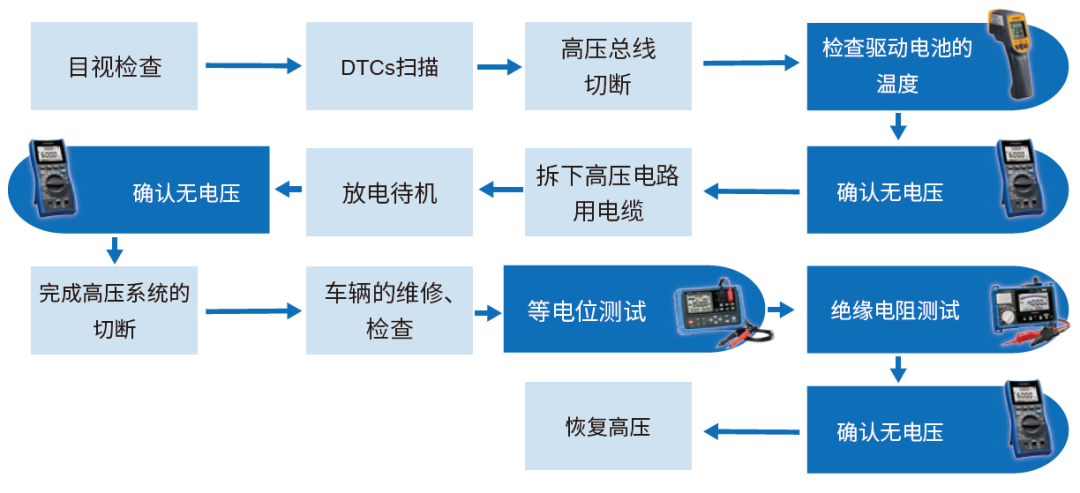

電動汽車保養中關閉和恢復高壓系統的示例

注意：根據日本相關規定，拆除高壓零部件屬于危險作業。必須由經過專業培訓的合格人員進行操作。詳情請參閱制造商的操作手冊。

驅動電池的溫度檢查

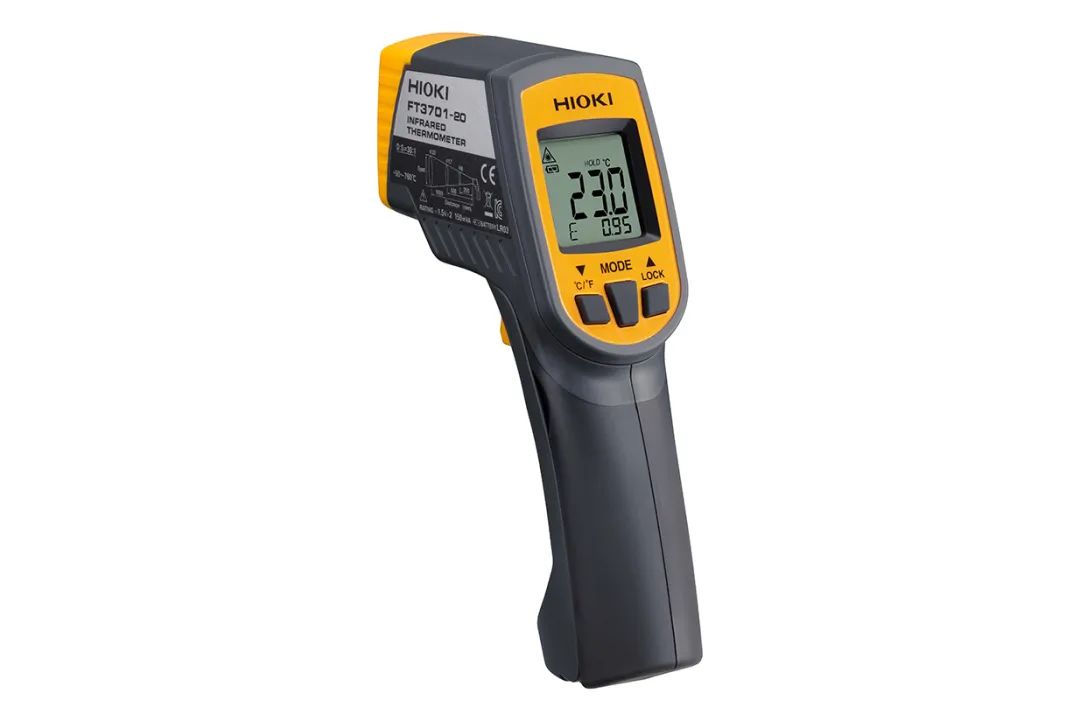

紅外測溫儀FT3701

FT3701 是一款帶有兩點激光標記的紅外測溫儀，可清晰顯示溫度測量位置?？蓽y(cè)量以兩點為直徑的圓圈內的平均溫度。

測量范圍：-60.0 °C～760.0 °C

測量波長：8 - 14μm

放射率補償函數 (ε)：0.10～1.00

測量視場直徑：距離3米為Φ100 毫米(距離D：視場直徑S= 30：1)

無電壓確認

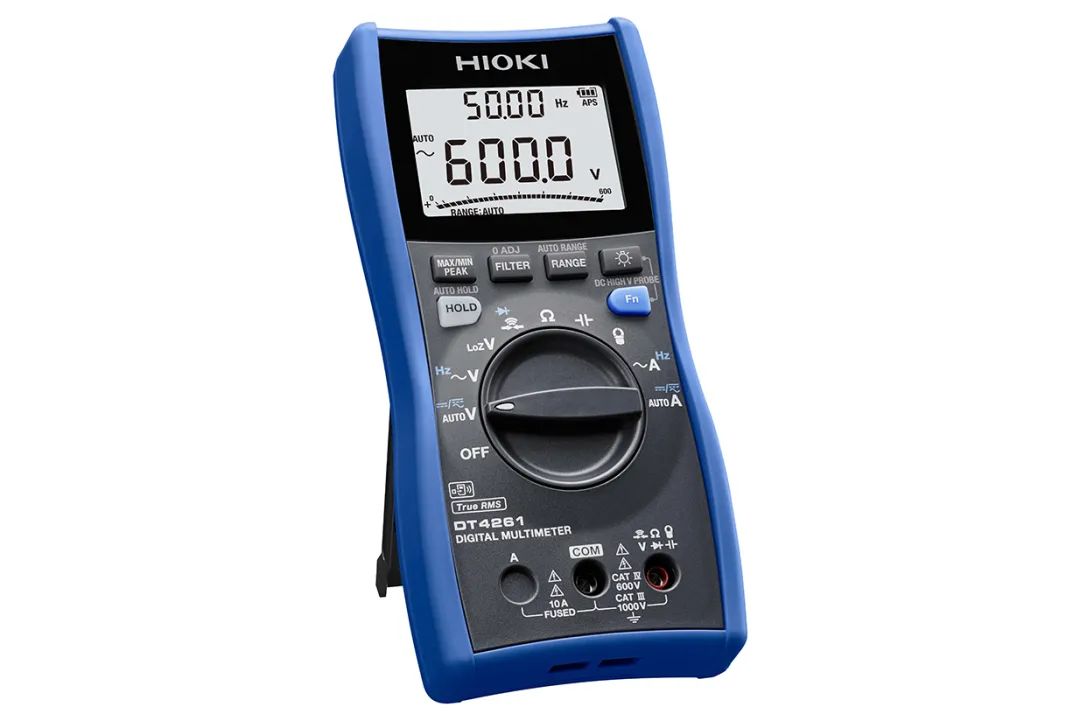

數字萬用表DT4261

DT4261是一款支持藍牙的數字萬用表，可進行電壓、電流測量和導通檢查等。

DT4261的安全功能對于電動汽車保養至關重要。DT4261的端子快門可避免插入錯誤的測試線?？煞乐惯^壓和觸電事故。

直流電壓量程：600.0 mV～1000 V

交流電壓量程：6.000 V～1000 V(有效值整流，波峰因數3或更小)

LoZ V：000.0 V(有效值整流，波峰因數3或更小)

其他測量功能：直流+交流電壓、直流電流、交流電流、交流電流鉗、頻率、電阻、導通檢查、電容、二極管測試

等電位測試

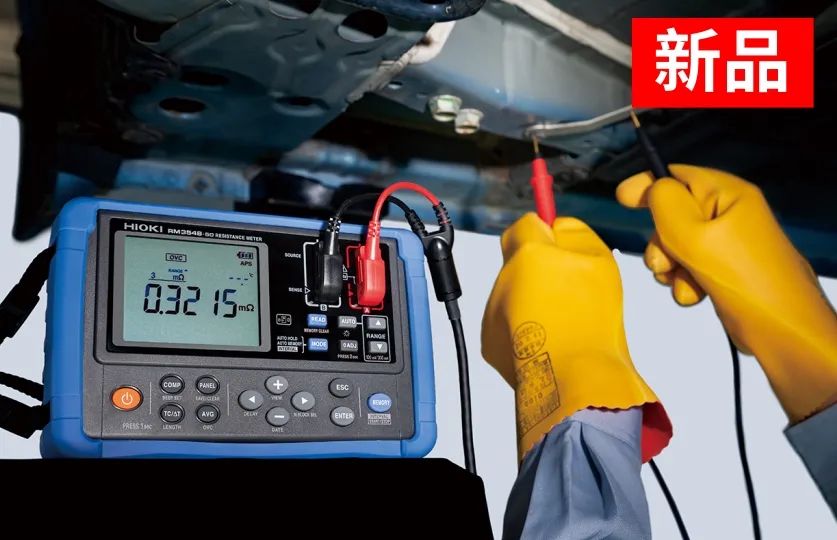

新品：電阻計RM3548-50

RM3548-50是一款便攜型的4端子直流電阻計，能夠在500 nA至1 A的測試電流范圍內精確測量數十μΩ。RM3548符合ECE-R100電動汽車和充電電池安全標準，在mΩ(分辨率為 0.1μΩ)至3 MΩ(分辨率為 100 Ω)的寬電阻測量范圍內提供穩定和準確的測量。

電阻測量量程：3 mΩ(分辨率為 0.1 μΩ)～3 MΩ(分辨率為 100 Ω)

測試電流：DC 500 nA ~ DC 1 A

開路端子電壓：最大DC 5.5 V

溫度測量：-10.0°C ~ 99.9°C

絕緣電阻測試

絕緣電阻表IR4059

支持藍牙的絕緣電阻表IR4059具備五檔量程(50 V～1000 V)，其安全功能使電動汽車保養更高效。高壓量程(500 V～1000 V)帶有鎖定功能，可防止因操作不當而錯誤施加高壓。帶操作開關和 LED 指示燈的開關式測試線 L9788-10可實時判定合格/不合格，大大提高了工作效率。

額定測量電壓：DC 50 V / 125 V /250 V / 500 V / 1000 V

過載保護：AC 600 V(10 秒)

響應時間：比較器判斷結果響應時間：約 0.3 秒 *在我司規定的條件下
