試驗結果如圖5所示，并且可以將測試結果直接導出如圖6所示。

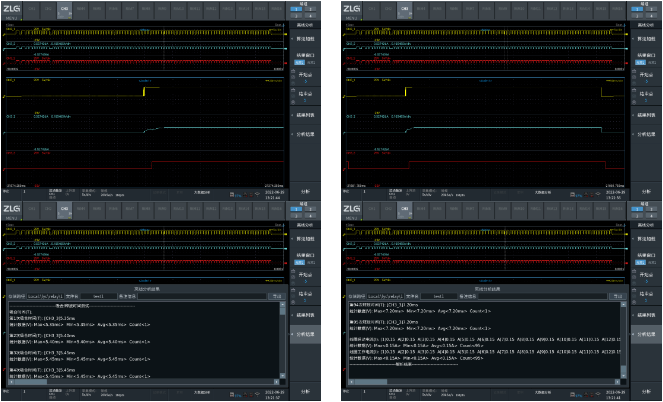

圖5  試驗結果

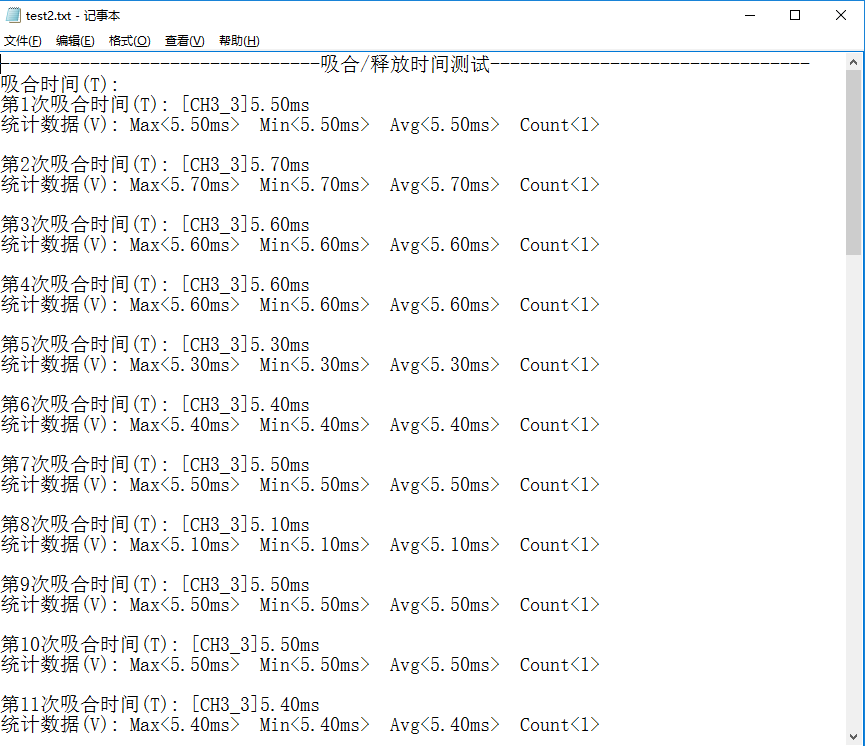

圖6  導出測試結果

試驗項目3：觸點轉換時間

試驗接線及步驟：

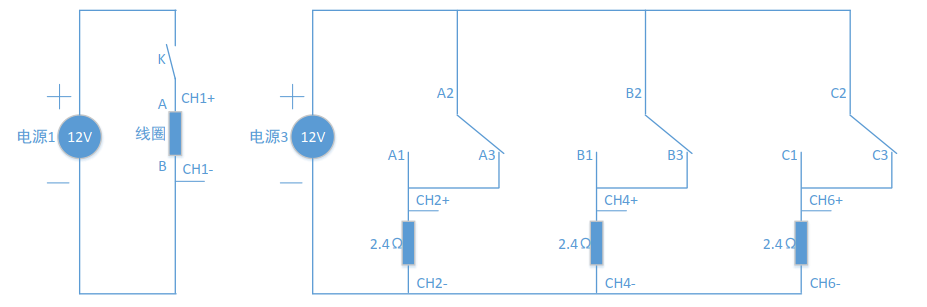

圖7  觸點轉換時間測試

1、接線如圖5所示，通道1測量線圈兩端電壓，通道2、4、6對電源電流進行監控；

2、打開源3工作電流為額定工作電壓的恒壓模式；打開電源1設置輸出電壓測試電壓，打開開關K，啟動記錄儀錄波，對開關K進行閉合和斷開操作，停止測試，關閉所有電源；

3、試驗結束調用大數據分析功能對試驗過程中記錄的波形數據進行分析，通過通道1確認觸點閉合和打開狀態，通道2、4、6測量的電壓波形換算成對應的電流波形，圖中設置測試電流5A，切換過程電流會從5A掉落到0A，然后恢復，對波形進行分析，測量從5A掉落到0A的時間t0，測量從0A開始恢復的時間t1；要求每個t0都有有對應的t1，并且要求t1必須大于0，否則判斷為異常，另外在線圈電壓的每個切換中只能出現一次t0和t1過程，反復吸合導致的波形異常需要給出錯誤提示。

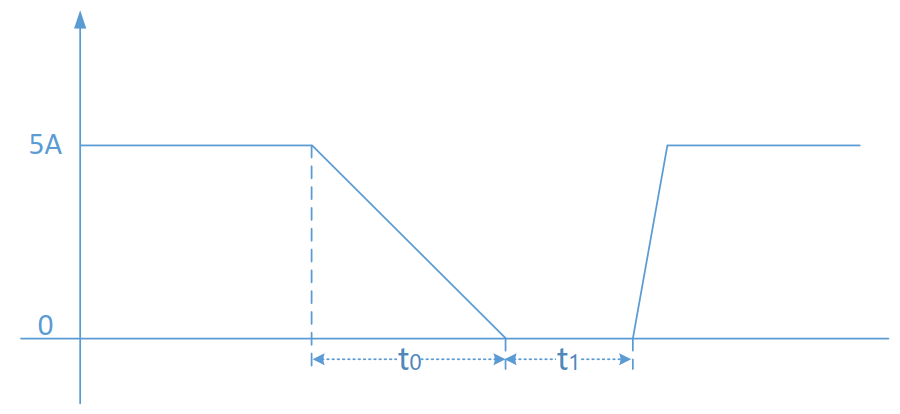

圖8  觸點切換波形

試驗結果如圖9所示，并且可以將測試結果直接導出如圖9所示。

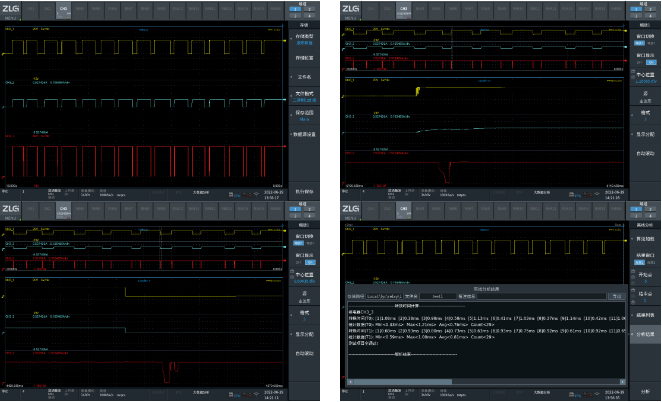

圖9  試驗結果

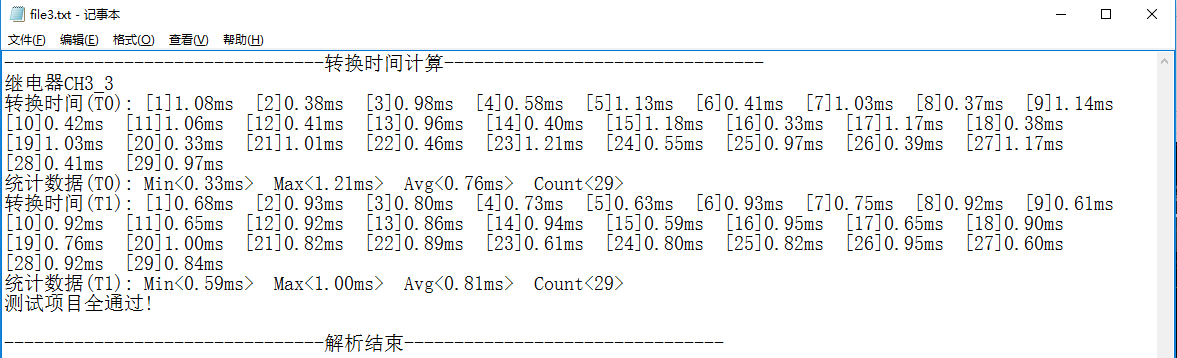

圖10  測試報告

試驗項目4：吸合時間一致性測試

繼電器多次吸合，對吸合時間進行測試分析、統計最大值、最小值，查看對應的波形，實驗電路與圖1一致，線圈電壓采用自動開關或者ZDL6000控制進行開關，ZDL記錄波形，并用離線分析對吸合時間進行一致性統計分析。

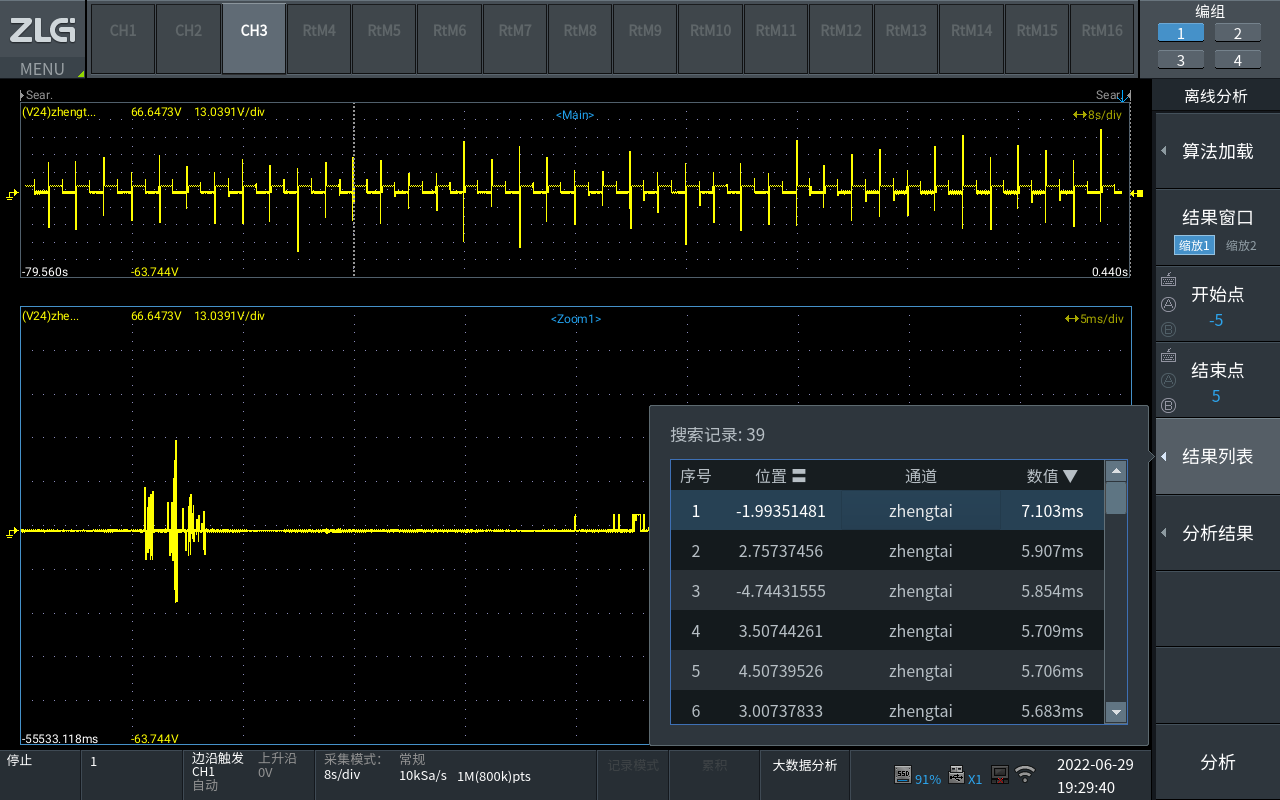

測試結果如圖11所示，點擊對應的結果列表可以直接跳到對應的位置，點擊數值對應的列表表頭可以對測試結果進行排序。

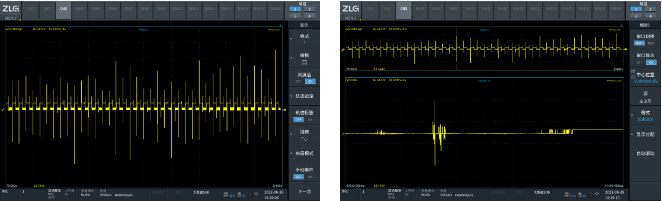

圖11  試驗結果
