當前，新能源汽車行業正處于快速發展階段，越來越多的消費者選擇環保、節能的新能源汽車。然而，相較于傳統燃油車，新能源汽車的維保工作顯得更為繁瑣與復雜，特別是其高壓系統所帶來的維保安全風險不容忽視。為此，優利德通過對新能源汽車維保工作的深入研究和總結，特別推出了《新能源汽車維保測試應用指南》，旨在幫助維保人員熟悉新能源汽車的特性和維保要點，規范操作流程，確保每一次的維保工作都能安全、高效地完成。

一、高壓系統切斷流程

在新能源汽車的維保過程中，高壓系統的切斷流程是至關重要的一環。我們必須始終牢記禁止帶電作業的原則，并嚴格遵循高壓系統切斷的標準流程，以確保維保人員的人身安全。具體步驟如下：

1、安全停車

將車輛穩妥停放，檔桿切換至P檔，并設置駐車制動。

2、關閉低壓電源

將啟動開關調至OFF狀態，等待5分鐘；斷開12V蓄電池負極并等待15分鐘以上，以確保車輛完全斷電。

3、初步篩查診斷

通過目視檢查和DTC掃描，快速識別車輛可能存在的問題，如是否存在損壞、熱變形、腐蝕、變色、電機損壞等。

4、高壓絕緣屏蔽

若車輛的高壓系統配置有維修開關(簡稱MSD)，在電氣測量前需先拆卸，以確保切斷高壓總線。

?。?！安全提示：根據相關規定，拆除高壓部件屬于危險作業，得由經過專業培訓合格的人員進行操作，詳情請遵循各制造商作業手冊。

5、驅動電池表面溫度檢查

使用紅外熱成像儀測量高壓電池表面溫度，鎖定異常溫度的位置。

★推薦產品：UTi160S紅外熱成像儀

UTi160S紅外熱成像儀是一款輕巧便攜、功能全面的經濟型手持設備。測溫范圍廣泛，可精準捕捉從-20℃至550℃的溫度信息。160×120的高紅外分辨率和25Hz的幀頻，確保成像清晰、流暢。搭載T-Mix 2.0融合算法，支持自適應雙波段圖像融合，可智能適應不同的拍攝距離，進而增強圖像的細節表現力。

·集成像和測溫為一體，輕巧便攜

·配備LED照明、激光指示、高低溫報警等功能

·IP54防護等級，2米防摔

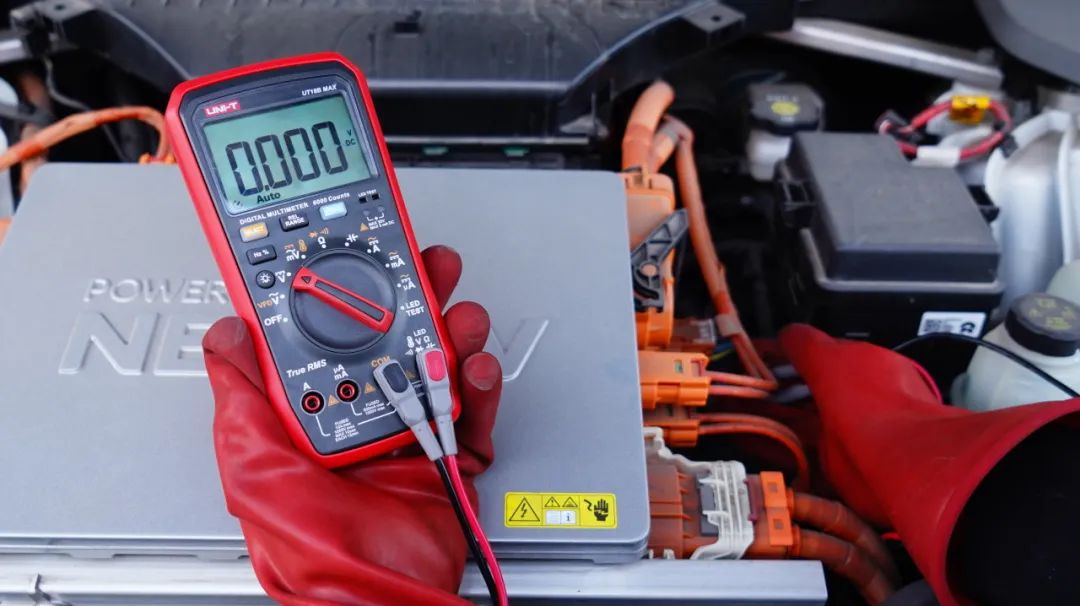

6、車輛無電壓確認(直流電壓測量)

用萬用表測量作業時可能接觸到的部件與車輛底盤接地之間的電壓是否為0V，防止觸電危險。

★推薦產品：UT15B MAX真有效值數字萬用表

UT15B MAX真有效值數字萬用表擁有全檔位1000V防燒、電流檔誤操作報警、任意鍵一鍵喚醒等三大核心亮點，安全一步到位，使用更自如，智能更省心。

·全功能誤測保護功能

·最大可承受1000V過電壓沖擊

·設置有過壓、過流報警提示

·電流檔誤插輸入孔提示聲光報警

7、斷開連接動力電池的高壓母線插件

確認無電壓后，斷開高壓線，等待放電至少10分鐘，再使用萬用表直流電壓檔測試高壓母線接線柱的電壓，其讀數應低于5V；同樣方法，檢測高壓電纜的正負極間電壓，也應確保在5V以下。只有當電壓降至安全范圍內時，方可繼續后續操作。在此過程中，推薦使用UT15B MAX真有效值數字萬用表以確保測量的準確性。

?。?！安全提示：在進行電壓測試時，務必小心操作，避免萬用表筆裸露部分與高壓分線殼體的接地金屬片發生接觸。如果在驗電過程中檢測到電壓存在，且電壓值超過60V，則需繼續等待系統進一步放電，直至電壓降至安全水平后再進行后續處理。

二、維修檢查流程

在完成高壓系統切斷后，即可進入維修檢查階段。具體步驟如下：

1、等電位測量(低電阻測量)
