城際電力OPGW光纜（也稱光纖復合架空地線）通常需要跨越偏遠山區，極端天氣下會產生覆冰現象，嚴重者會導致電纜斷裂、供電中斷；山體隧道、礦山隧道地處環境復雜惡劣，長期服役或極端暴雨雪天氣時，易產生滲水坍塌和洞口山體滑坡事故，造成巨大人財損失?，F(xiàn)階段災害預防主要靠人工巡檢，檢測難度高、危險性大且效率低下，災害預警不及時。危險和隱患如何提前預知，以便做到防患于未然？6419A光纖應變分布測試儀可以提供智能化監測方式。

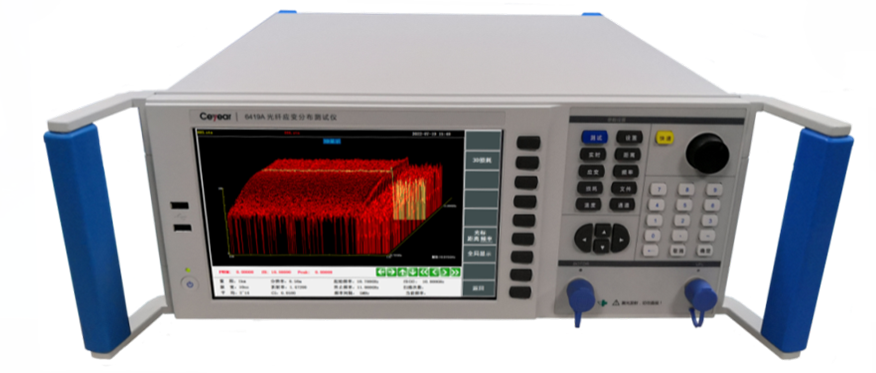

圖1  6419A光纖應變分布測試儀

（1）出色的性能指標，不留任何監控死角

6419A光纖應變分布測試儀可實現沿光纜方向連續分布的應變參數測試，最大測試量程可到128km，最高應變測試精度低至±10με，最高空間分辨率優于1m，出色的性能指標使得被測對象中任何的形變突起都逃不過6419A的火眼金睛，分布式的二維、三維應變數據分析功能，能夠保證對監控對象的全局、細節數據分布式監測、定位。

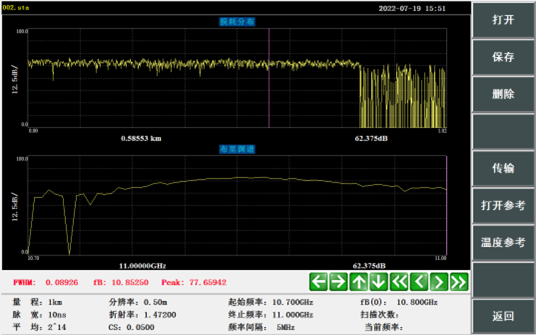

圖2  應變監測數據二維顯示

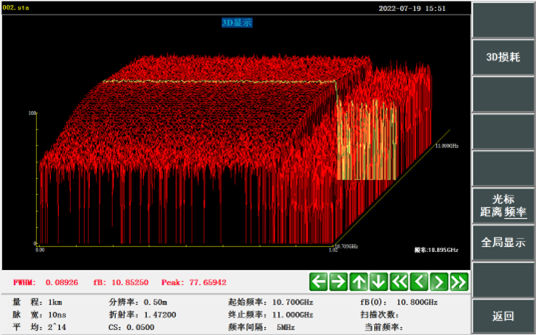

圖3  應變監測數據三維顯示

（2）單端實時測試監控，隱患提前預知

6419A可實現單端式連續測試，可實時監控OPGW線路或隧道整體的安全狀況，無需人工值守，光纜線路存活率高，即使線路出現斷裂故障，未斷部分仍可繼續監控。

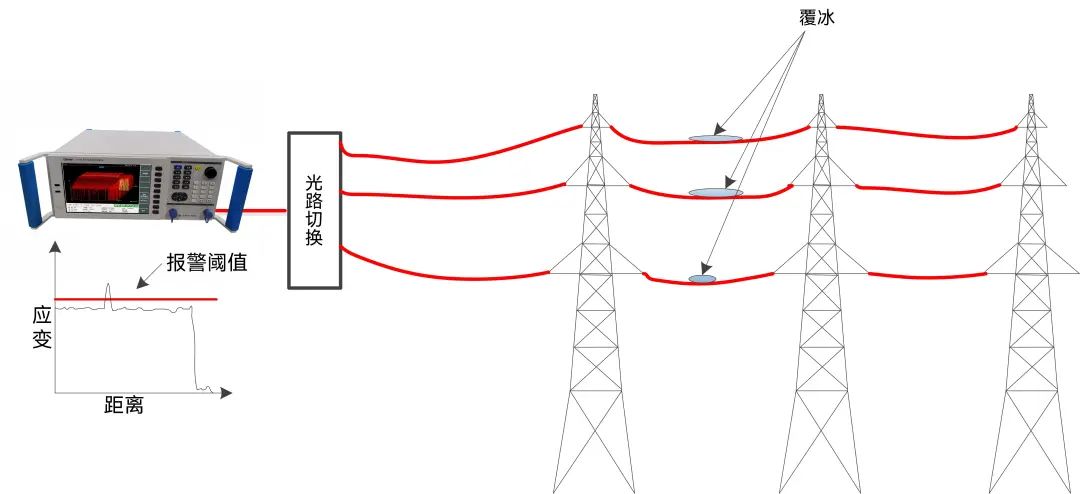

圖4  基于6419A的電力OPGW覆冰監測系統

圖4為基于6419A的OPGW覆冰監測系統，通過選用OPGW光纜中任一根單模光纖，實時監測全線路應變變化值，當線路出現覆冰現象時，6419A可綜合判定覆冰嚴重程度并及時給出預警信息和定位信息。

圖5  基于6419A的隧道安全監測系統

圖5為基于6419A的隧道安全監測預警系統，當隧道中任何地方出現滲漏導致墻體微形變，或者極端天氣導致隧道口上方山體微錯位或滾石滑動時，會導致此處光纜被拉伸或擠壓，應變參量急劇變化，此時6419A通過實時監測光纜應變值的變化量，如圖6所示，為隱患的分析及預判提供數據支撐，以便監測系統及時發出預警信息，通知控制中心立即采取措施，可有效的提升隧道管理的應急管理水平和災害預防能力。

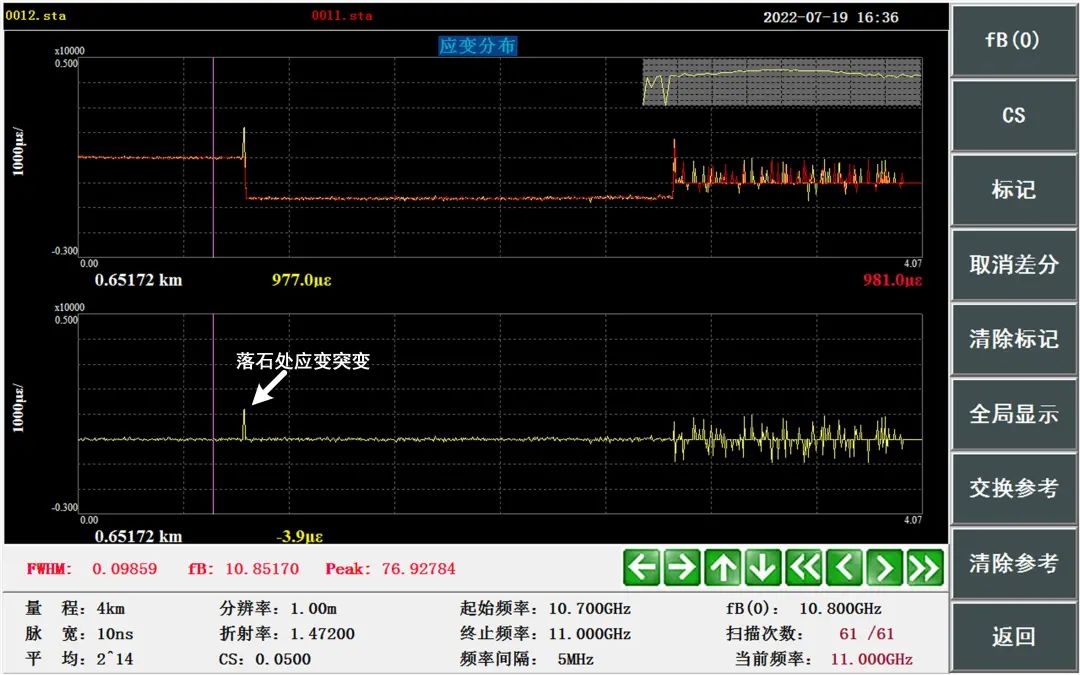

圖6  隧道口土石松動導致實時監測曲線異常

目前，6419A光纖應變分布測試儀已在江蘇、福建、山西、銀川多個地區的電網、煤礦、地鐵隧道等工程中進行了成功應用，得到用戶好評。
