當前，新一輪科技革命和產業變革蓬勃發展，新能源汽車更是憑借其低碳環保和低使用成本等優點而備受廣大消費者的青睞。

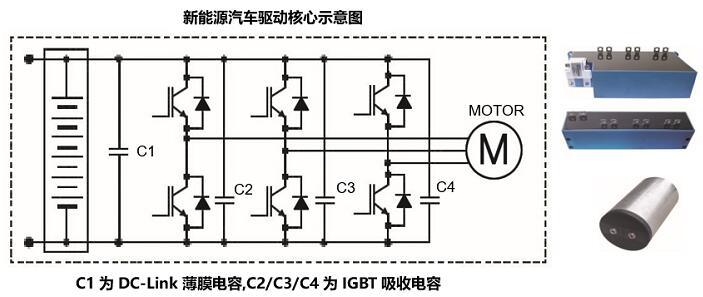

在新能源汽車中，電機、電池和電機控制技術是新能源汽車的三大核心。電機控制技術的核心需要高效電機控制的逆變器技術，高效電機控制的逆變器技術則需要一個功能強大的IGBT模塊和一個與之匹配的DC-link電容器。IGBT模塊的重要性不言而喻，而DC-link電容器的性能優劣同樣不容忽視，因而對于該電容器的可靠檢測是不可或缺的重要環節。

關于電容

我們知道，由于材料、生產工藝以及其他因素的影響，自然界中不存在純凈的電容，一般會包含寄生參數，如下圖所示：

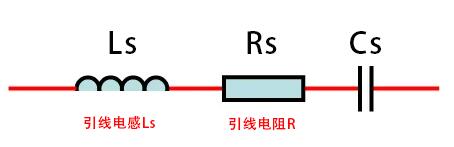

電容串聯等效模型圖

在電容的串聯等效模型中，實際電容是由本身電容 Cs、引線電阻 Rs(ESR)，引線電感 Ls (ESL)串聯構成。

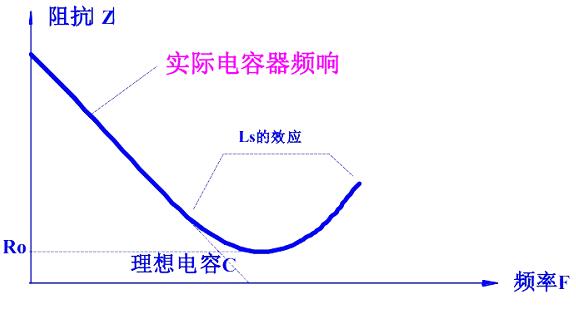

電容器的阻抗頻率特性圖

根據阻抗頻率圖我們可以看到：

①當頻率 << 諧振頻率時，Ls(ESL) 造成的影響忽略不計，可以等效為是 Cs 和 Rs(ESR) 串聯；

②當頻率  ≈  諧振點時，Ls(ESL) 的影響不能忽略；

③當頻率 >> 諧振頻率時，Cs 的影響忽略不計，可以等效為是 Rs 和 Ls(ESL) 的串聯。

以前大容量電容一般應用在低頻領域，所以有些客戶對 Ls(ESL) 的關注就很少，往往會把重心放在 Cs、Rs(ESR) 上，但隨著近幾年新能源汽車的快速發展，越來越多的大容量電容被應用在新能源里面，而且實際使用的頻率也越來越高，這時候引線電感 Ls(ESL) 的大小直接能影響電容的質量評定，所以需要精確測量。

敲重點！DC-link薄膜電容的特點

a) 容量高，可高達1000μF甚至更高

b) 頻率特性穩定，產品高頻特性好，工作頻率約為10kHz

c) 低ESR(串聯等效電阻)，最小可達0.2-0.5mΩ，甚至更小，耐紋波電流能力強

d) 低ESL(串聯等效電感)，最低可達＜10nH，減小了在開關頻率下的震蕩效應，因此可忽略掉吸收電容

e) 產品安全性好，耐過壓能力強，抗浪涌電壓能力大于1.5倍的額定電壓

f) 沒有極性，能承受反向電壓

g) 額定電壓可達800V以上，不需要串聯和平衡電阻

提問&解答

Q 如何精準且快速測試DC-link？

A 這是一個世界性難題。在以往，測試大電容的常見方法一般有兩種，分別為：

一、高低頻測試法

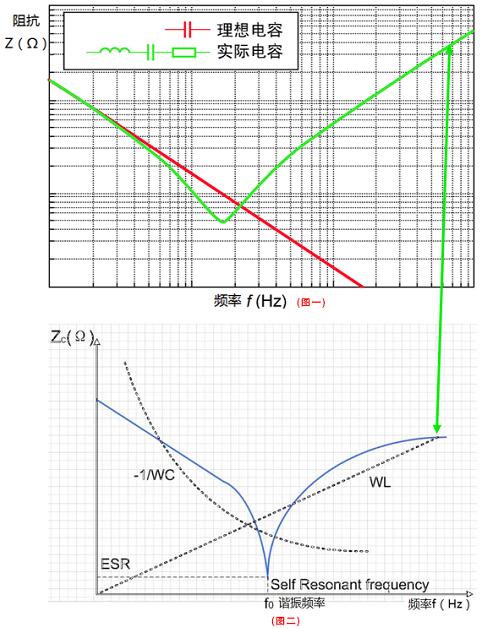

由圖一可以看到實際電容的阻抗頻率特性與理想電容式完全不同，由圖二可以看到隨著頻率增加，XL=ωL和Zc是越來越接近的，通常理論認為，當頻率越高，一般為1MHz或者更高的時候，根據阻抗計算公式：

所以

先用低頻去測試 Cs、Rs(ESR)，然后用高頻測試 Ls(ESL)，Rs(ESR)。這種測試方法要求高低兩種測試頻率必須遠離諧振點，才能降低 Ls(ESL)，Cs 造成的誤差影響。
