舉個例子：經常有客戶用1MHz去測試大電容來得到 Ls(ESL) 值，但因?yàn)?Cs 的存在，同時 1MHz 這個頻率離諧振點并不足夠遠，所以這種方法測試得到的 Cs，Ls(ESL) 這兩個值都只能算是近似值，精度有限，但同惠TH2840、TH2838H和TH2829系列都可以給您一份滿意的測試結果。

二、諧振法

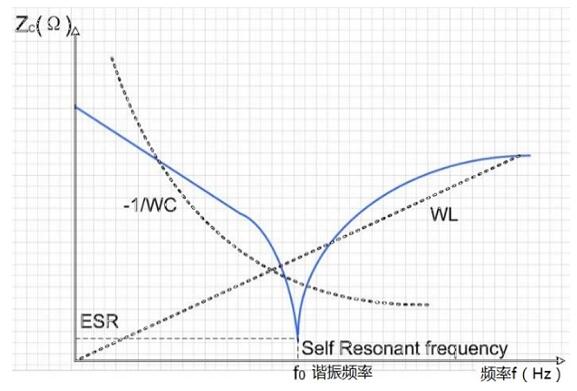

根據阻抗頻率圖，我們可以看到大電容的諧振點阻抗最低，所以用掃頻儀產生信號源，同時測試電容的阻抗，尋找諧振點，然后通過計算就能算出 Cs 和 Ls(ESL)。

這種方法對掃頻源產生的信號源要求很高，要求步進頻率越小越好，同時對阻抗的測試要求也很高，因?yàn)槭菕哳l，步進頻率小，測試要求非常高，所以測試速度很慢，一般實驗室使用，很少應用到生產線上。與此同時，由于測試的時候沒有專用的四端測試夾具，即使計算出來了Cs、Rs（ESR）、Ls（ESL），結果也不一定準確，但TH2839、TH2851都克服了這類問題，均可以為您進行精密的阻抗分析。

同惠專利測試法

在實際應用中，大電容的高頻特性遠遠比理想狀態更復雜，因此，常規自動元件分析儀或者阻抗分析儀由于沒有專用的四端測試夾具，以及由于儀器內阻過大，會造成實際加載測試端分壓過小，導致測試結果不穩定甚至不準確。

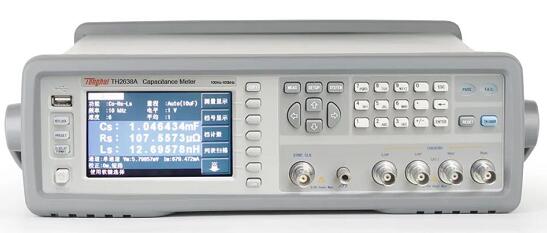

同惠TH2638A 高速精密電容測量儀對大電容的測試不同于以上兩種測試方法，也不同于常規自動元件分析儀和阻抗分析儀的測試方法，具有四大核心優勢：

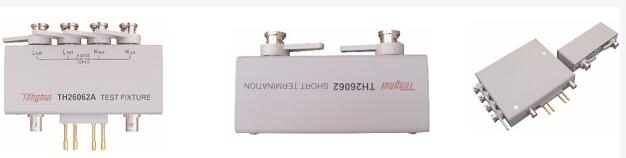

一、專用的四端測試夾具

TH2638A標準的四端測試夾具，保證了小阻抗器件測試精度的問題。

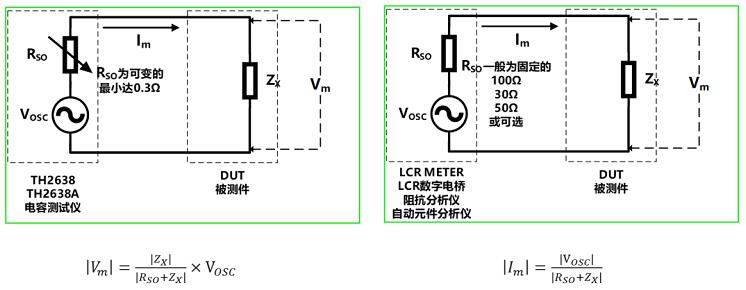

二、獨特的信號源輸出阻抗設計

TH2638A獨特的信號源輸出阻抗設計，不僅保證了加載到器件兩端的信號電平足夠高，而且提高了測試精度。

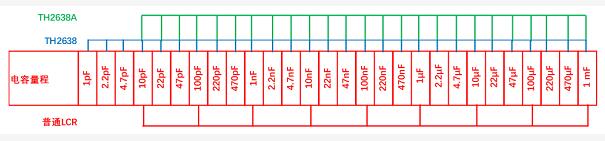

三、超密的量程設計

TH2638A超密的量程設計，可以大大保證了測試的精度，重復性和一致性。

四、采用雙頻測試

TH2638A 選用兩種頻率測試電容，通過算法算出 Cs，Rs(ESR)， Ls(ESL)，準確率和測試速度遠遠高于高低頻測試法和諧振法。當我們在測試大電容的三參數時，首先要選取兩個頻率，這兩個頻率不能隨便選取，要按照一定的方法選取才能保證測試精度，選取方法如下：

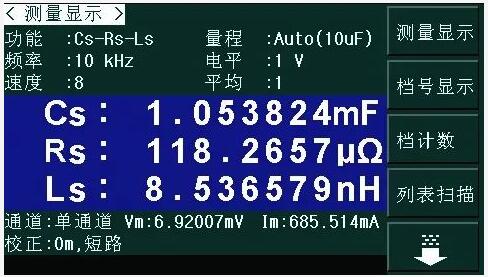

TH2638A 熱機半小時后，用測試夾具短路清零，然后測試參數選擇 Cs-RS(ESR)，用測試夾具測量被測電容，分別用 100Hz， 1kHz，10kHz，40kHz，100kHz 測試被測電容，記錄測量結果，然后選取 Rs(ESR) 最接近的兩個頻率作為測試頻率。在 SETUP 里面設置上述選取的兩個頻率中的一個頻率為基頻，然后主測試界面里的測試頻率設置為另一個頻率，將功能改為 Cs-Rs-Ls 就能得到精準的測試值。

優勢概括

作為新能源汽車中大容量電容難題“終結者”，TH2638A 系列高速精密電容測試儀使DC-link電容可以在設定的頻率下穩定測試高達1mF的容量、1μΩ穩定值的ESR、0.01nH穩定值的ESL，而且測試結果更接近于大電容實際使用場合的真實值，為廣大DC-link電容器廠家提供了一個高效、高性價比的完美解決方案。
