如果存在功能障礙，則有幾種可能的假設：

電流過低，I <90 A：

?起動器內部元件之一的電阻太高，

?接地故障，

?電源線束電阻高，

?低電量。

電流過高，I >250 A：

?起動器短路，

?內燃機的機械鎖定。

點火線圈

診斷案例從發動機控制模塊讀取故障代碼（能夠檢測指令電路是否被切斷或短路）。該控制模塊還可以檢測發動機氣缸之一的點火失火。

案例無法告訴您點火問題的原因。

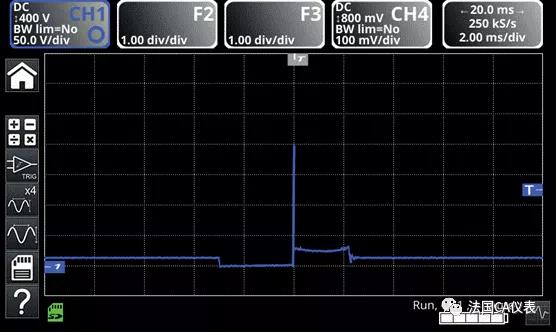

線圈初級電路的測量（感應電壓200 V）

Scopix 的優勢

當發動機出現故障，這意味著氣缸出現故障時，可以測量線圈信號：

?無需拆卸點火線圈即可快速診斷；

?如果次級電路的感應電壓不夠高，則指示發動機壓縮問題。

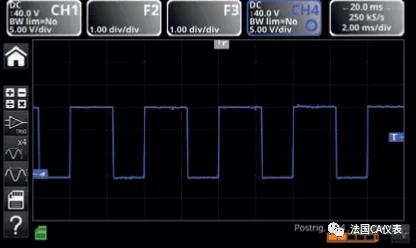

渦輪控制比例電磁閥

診斷案例只允許您讀取故障。

這使您能夠檢查發動機控制模塊是否請求執行器，但不能診斷它們的操作！

Scopix 的優勢

信號測量使您能夠：

?確認發動機控制模塊對執行器的控制

?查看由于線束故障（短路電阻等）引起的任何信號干擾

電動油門控制

診斷案例可用于讀取故障和測量參數。通過踩下油門踏板，您可以找出節氣門的開啟角度。

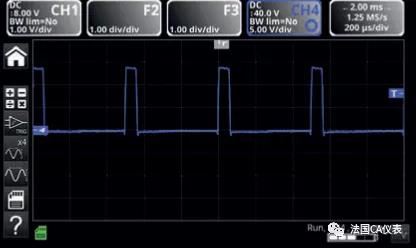

電動油門的 RCO 命令信號

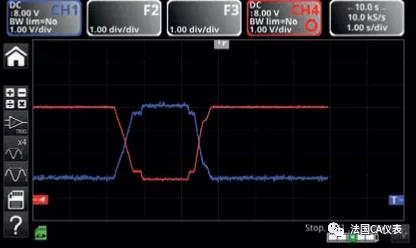

顯示通道一和二，油門復制信號

Scopix 的優勢

示波器可用于目視檢查：

?命令信號

?復制節氣門位置的信號

?復制電位器的通道之一是否損壞

?線束是否損壞

以上就是OX9000系列手持示波表在汽車診斷中應用的全部內容，本次分享總共分3次推送，分別從通訊總線、傳感器、執行器三方面展示了OX9000系手持式示波表在汽車行業的一部分應用，希望給各位讀者帶來啟發。
