在我們使用示波器的過程中，市電測量是許多朋友都會遇到的一個測試項目，但很多朋友在測量中就產生了不少疑問，示波器能測市電嗎？示波器如何測量市電？怎么測量才安全呢？等等諸多問題，本篇文章中將為大家一一解答。

那么示波器能測量市電嗎？

示波器在合理的操作下是能夠測量市電的。

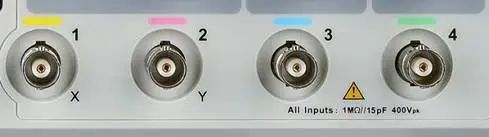

市電就是我們所說的工頻交流電（AC），有50Hz和60Hz兩種，世界上不同的國家電壓標準也不同，常見的是歐盟230V，日本100V，美國120V，我國使用的是220V，50Hz的標準。我們以鼎陽科技SDS1000X-C示波器為例，在示波器通道接口處有明確標識，輸入400Vpk。

那這是不是說明示波器可輸入電壓400V遠遠大于市電220V的電壓呢？

這里有一個重要的細節要搞清楚。

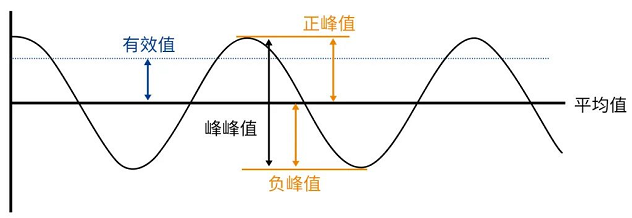

我們常說的市電220V這個電壓是指有效值，完整的單位應該是220Vrms，而示波器接口的輸入電壓是400Vpk，Vpk指的是峰值電壓。

在這里我們需要進行一下?lián)Q算：

有效值

交變電流的有效值是根據電流的熱效應來定義的，讓一個交流電流和一個直流電流分別通過阻值相同的電阻，如果在相同時間內產生的熱量相等，那么就把這一直流電的數值叫做這一交流電的有效值。

那么我們假設，交流電流 i通過電阻 R 在一個周期內所產生的熱量和直流電流 I 通過同一電阻 R 在相同時間內所產生的熱量相等 , 則這個直流電流I 的數值叫做交流電流 i 的有效值 ,用大寫字母U、I表示 ,最大值用Um、Im 表示。

一個周期內直流電通過電阻 R 所產生的熱量為：

交流電通過同樣的電阻 R，在一個周期內所產生熱量：

那么

由于

經過推導我們可得

即

那么我們的示波器可測量的有效值為：

現在我們才可以真正拿兩個數值來比較，示波器允許輸入的電壓282.84Vrms是要大于我們市電220Vrms的。

在這里可能有朋友要提出疑問了，示波器測量并不是直接測量，難道不是要接入探頭嗎？

沒錯，以上主要是講解了示波器上標稱電壓和我們常說市電的關系，但是真正能不能測，還是要看探頭。

同樣以SDS1000X-C為例，我們標配的探頭是無源探頭，型號是PP510，有1X和10X兩個檔位，在不同的檔位下，他們可允許測試的電壓等級不同，分別是

1X: 150V RMS CAT II

10X: 300V RMS CAT II

由數據可知，PP510在10X檔位下允許測試最大的電壓有效值為300V，這個是滿足我們測量需求的，所以說，普通標配的無源探頭是可以測量市電的，但是需要在正確的檔位下即10X。

了解了示波器及探頭在理論上可以測量市電，那么怎么操作呢？
