采樣點是接收節點判斷信號邏輯的位置，CAN通訊屬于異步通訊，需要通過不斷的重新同步才能保證接收節點的采樣準確；若采樣點太靠前，則因?yàn)榫€纜原因，容易發生采樣錯誤；若采樣點太靠后，則因?yàn)镾JW原因，會引起接收節點同步跳轉寬度的調整（調整自身時鐘進行匹配），調整不好就容易出現錯誤；所以對CAN節點進行采樣點的測試顯得尤為重要。

1、測試原理

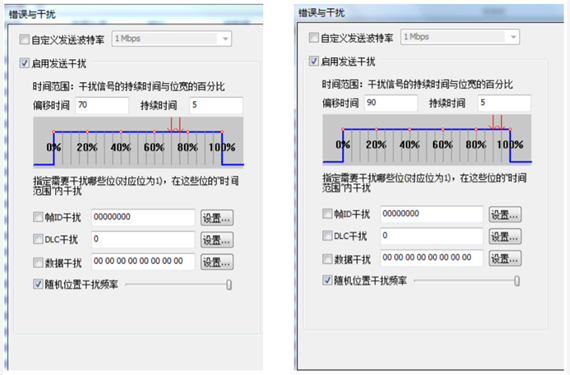

啟動CANstress接收?qǐng)?bào)文干擾功能，如圖8CANstress接收?qǐng)?bào)文干擾功能所示。從位時間的45%位置，每次干擾遞增1%，直至100%；通過統計記錄CANScope-Pro的錯誤報文，出現錯誤報文的干擾點則等于采樣點。

圖8 采樣點測試原理

2、判斷依據

DUT發送的CAN報文信號的采樣點應處于規范定義的范圍內：75%≤SP≤83.4%。

位寬容忍度測試

容忍度表示波特率范圍（位時間范圍），調大容忍度可以利于接收其它節點的報文；采樣點和容忍度是評價CAN節點適應性的重要因素。SJW（同步跳轉寬度）決定了接收節點是否能有比較好的兼容性，如果接收節點SJW對波特率調整不好，就會導致位寬容忍度不足，出現錯誤；所以位寬容忍度測試也是保證信號穩定性的重要測試項目之一。

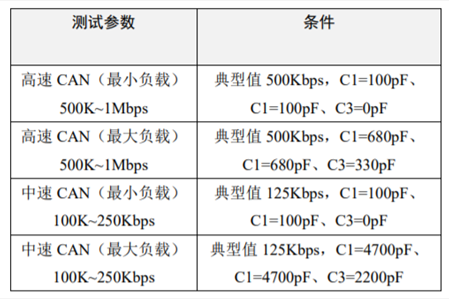

圖9 位寬度容忍測試條件標準

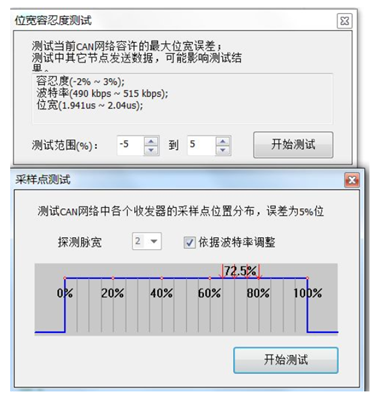

1、測試原理

使用位寬容忍度測試功能，如圖10位寬容忍度測試所示。以DUT波特率為標準，配置波特率偏差逐漸增加1%，向CAN網絡發送報文；判斷網絡有無報文錯誤信息反饋，若有錯誤反饋，則結束測試，并判斷結果是否在標準區間內。

圖10 位寬容忍度測試

2、判斷依據

位寬容忍度范圍應至少符合-4≤SJW≤4%(用戶可設置該范圍)。

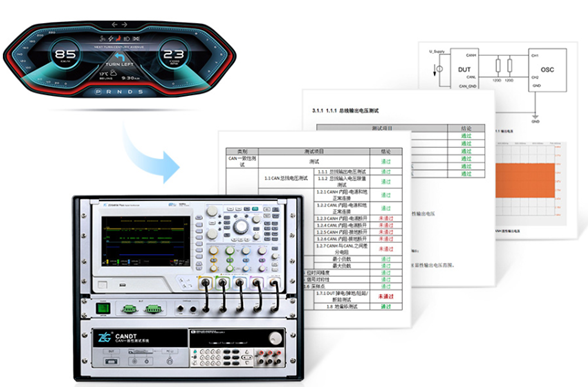

CANDT一致性測試系統

針對CAN總線節點一致性測試，許多工程師還停留在使用“示波器+CAN卡”，通過外接電壓源、電流源等外圍設備，手動完成測試，接線復雜且效率低下。ZLG致遠電子從汽車電子行業CAN總線痛點問題出發，研發出強大功能的CANDT一致性測試系統，可自動化完成CAN節點物理層、鏈路層及應用層一致性測試，是當前CAN總線測試領域唯一能夠進行完善的物理層自動化測試并導出報表的儀器設備！

圖11 CANDT一致性測試系統
