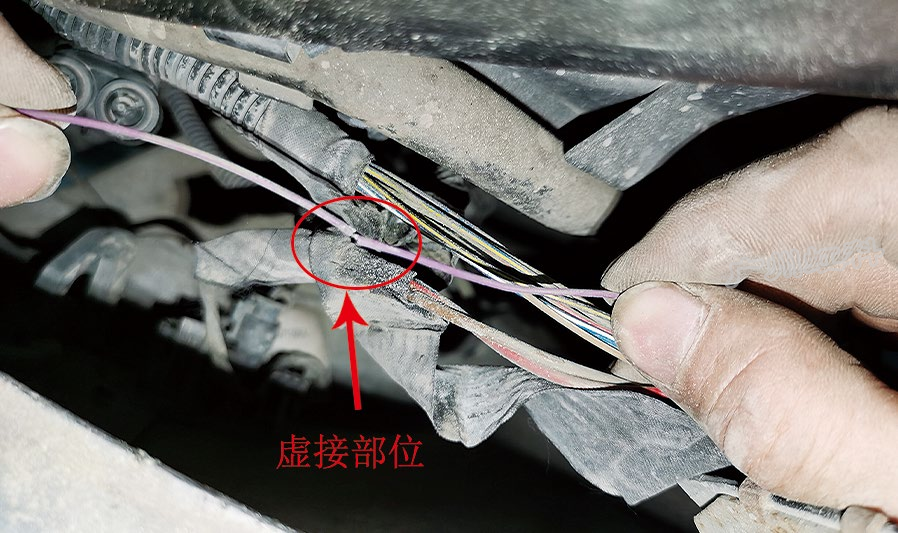

梳理上述檢測結果可知，從G395端子2上測得G395發出的信號波形正常，但是從G238端子3上測得G395發出的信號波形異常。用萬用表蜂鳴器擋測量G395導線連接器端子2與G238導線連接器端子3之間的導通情況，不導通，由此推斷G395端子2與LIN接點B549之間的LIN線存在虛接，且虛接電阻過大。檢查相關線束，發現G395端子2與LIN接點B549之間的LIN線存在虛接（圖8），輕輕拉扯，LIN線便從虛接位置斷開。

圖8　虛接的LIN線

三、故障排除

修復斷開的LIN線后試車，空調壓力顯示正常，空調恢復制冷，故障排除。

四、故障總結

通過本案例可以發現，當LIN線上的某個從節點的線路中有虛接電阻（圖9）時，從該虛接電阻兩側測得的LIN通信波形是不一樣的，單看從節點側的通信波形容易引起誤判。對于靠近主節點側（測量點2） 的LIN通信波形，幀頭部分正常，其他從節點應答時的顯性電壓正常，但當從節點3應答時，顯性電壓上移，虛接電阻越大，上移幅度越大；對于靠近從節點側（測量點1） 的LIN通信波形，從節點3應答時的顯性電壓正常，幀頭部分的顯性電壓上移，其他從節點應答時的顯性電壓也上移，虛接電阻越大，上移幅度越大。

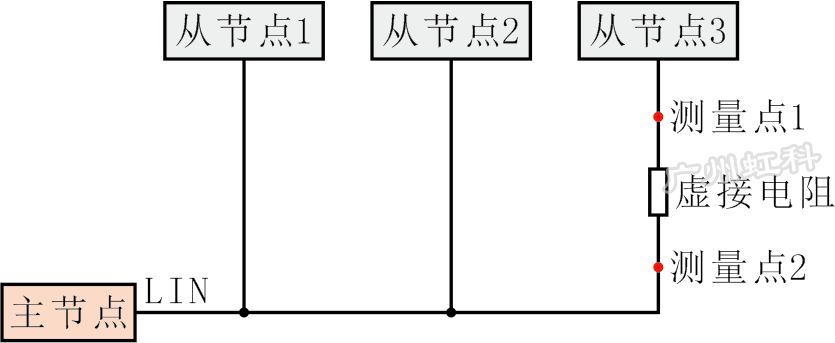

圖9　從節點的線路中有虛接電阻示意

當虛接電阻較小時，幀頭和應答部分的顯性電壓均在正常范圍，不影響信號傳輸；當虛接電阻較大時，從節點3能接收及識別幀頭，然后做出應答，但主節點卻無法識別從節點3的應答部分，本案例就屬于這種情況；繼續增大虛接電阻，從節點3將無法識別主節點發送的幀頭，此時從節點不應答。

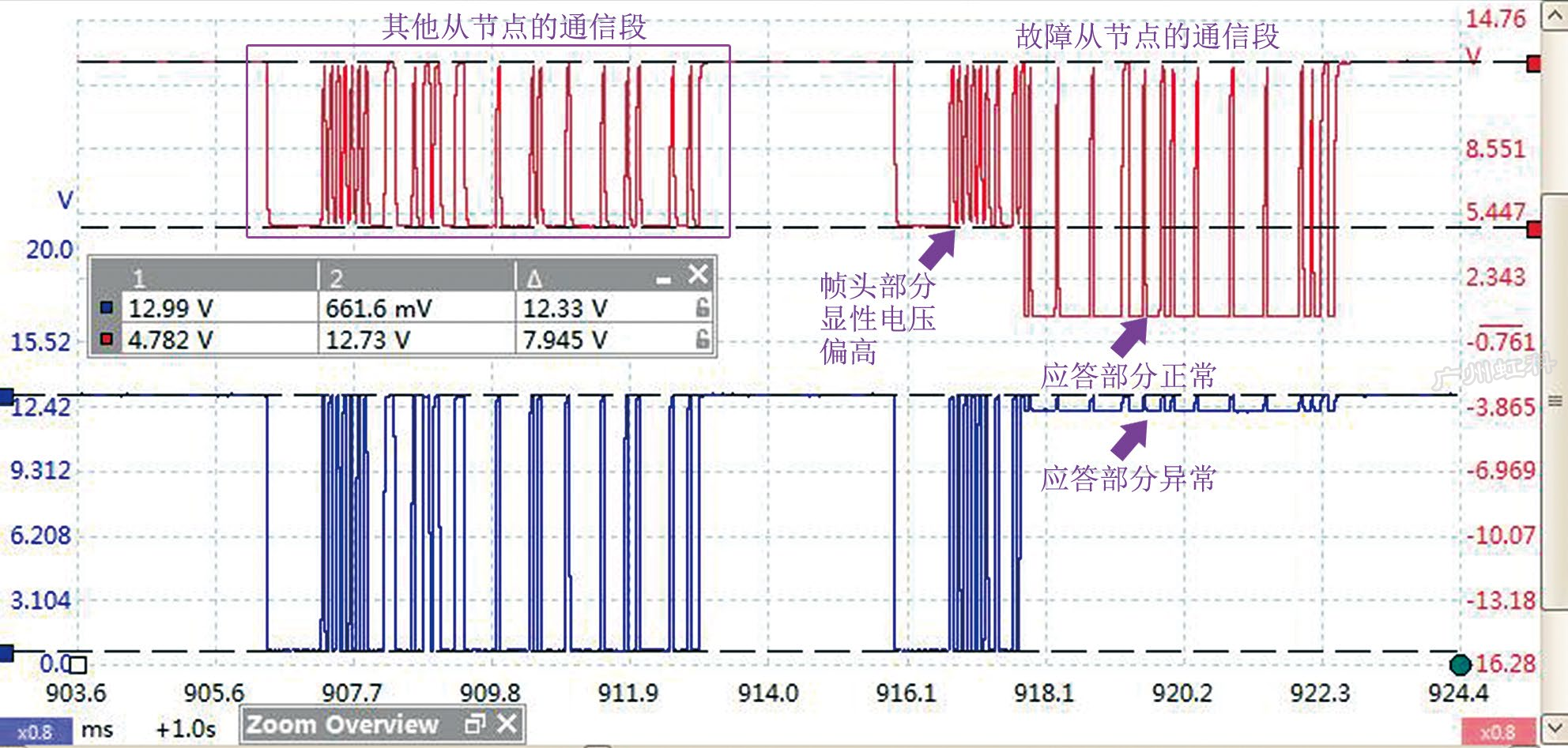

例如，在某輛車LIN線從節點上串聯20 kΩ的電阻，圖10中紅色波形為靠近從節點側的波形，藍色為靠近主節點側的波形，分析可知，在藍色波形中，有一段應答部分的顯性電壓已接近蓄電池電壓，無法正常傳遞信號；紅色波形中，有一段幀頭部分的顯性電壓約為4.8 V，偏高，但還可以正常傳遞信號，并且應答部分的顯性電壓是正常的，其他波形對應其他從節點的通信，其幀頭和應答部分的顯性電壓均偏高。

圖10　在LIN線從節點上串聯20 kΩ電阻后測得的通信波形（截屏）
