近日，南京大學王肖沐教授和王軍轉教授，通過設計遂穿結光電場效應晶體管，創新地提出基于陡坡效應的光電晶體管（steep-slopephototransistors），即通過降低亞閾值擺幅提升紅外極限弱光探測探測能力的方法，突破了常規只采用比探測率定義探測器的探測極限的標準，并在實驗上取得突破性進展。

在現代科技領域，高效靈敏的紅外光檢測技術在夜視、環境監測、醫療成像和通信等應用中具有關鍵作用。傳統紅外探測器通常采用比探測率（D*）和等效噪聲功率（NEP）作為性能評價指標，然而在器件工作在非線性面對極弱光信號時，由于器件受到熱擾動帶來的所謂‘Boltzmanntyranny’的限制，往往需要先填充器件量子電容，從而降低載流子傳輸?shù)膭輭荆üぷ髟砣鐖D1所示），嚴重制約了其在弱光探測中的應用性能。針對這一技術瓶頸，該團隊提出創新解決方案，開發出隧穿結的場效應器件結構（TFET）。該器件利用隧穿效應實現小亞閾值擺幅（SS），顯著提升了光生載流子的收集效率，使弱光探測能力較傳統器件提升30倍以上，取得了突破性進展。

研究團隊采用窄禁帶的黑磷作為探測器工作物質，通過創新性地分區柵控構造隧穿結的場效應器件結構，如圖2(a)和為研究團隊的器件結構示意圖和原型器件光學照片，相比于傳統的場效應晶體管（CFET），隨著載流子濃度增加，遂穿結更容易實現對載流子的抽取和收集，這樣就對應更陡直更小的SS(如圖2c-e所示)。通過測量器件變溫輸運曲線，分別提取了不同溫度下的SS，證實了亞閾值區域TFET帶間遂穿主導的工作模式，大大降低了SS（如圖3a-d所示）。進一步研究了亞閾值擺幅(SS)與開啟閾值的關聯性，得到了探測閾值光功率基本和SS成正比的關系（如圖4a-d所示），實現了超弱紅外光信號的高效捕獲與轉換，80K溫度下，最低探測功率為35pW。這一突破性進展為紅外探測技術的發展開辟了新途徑，在微弱信號檢測領域展現出重要應用價值。

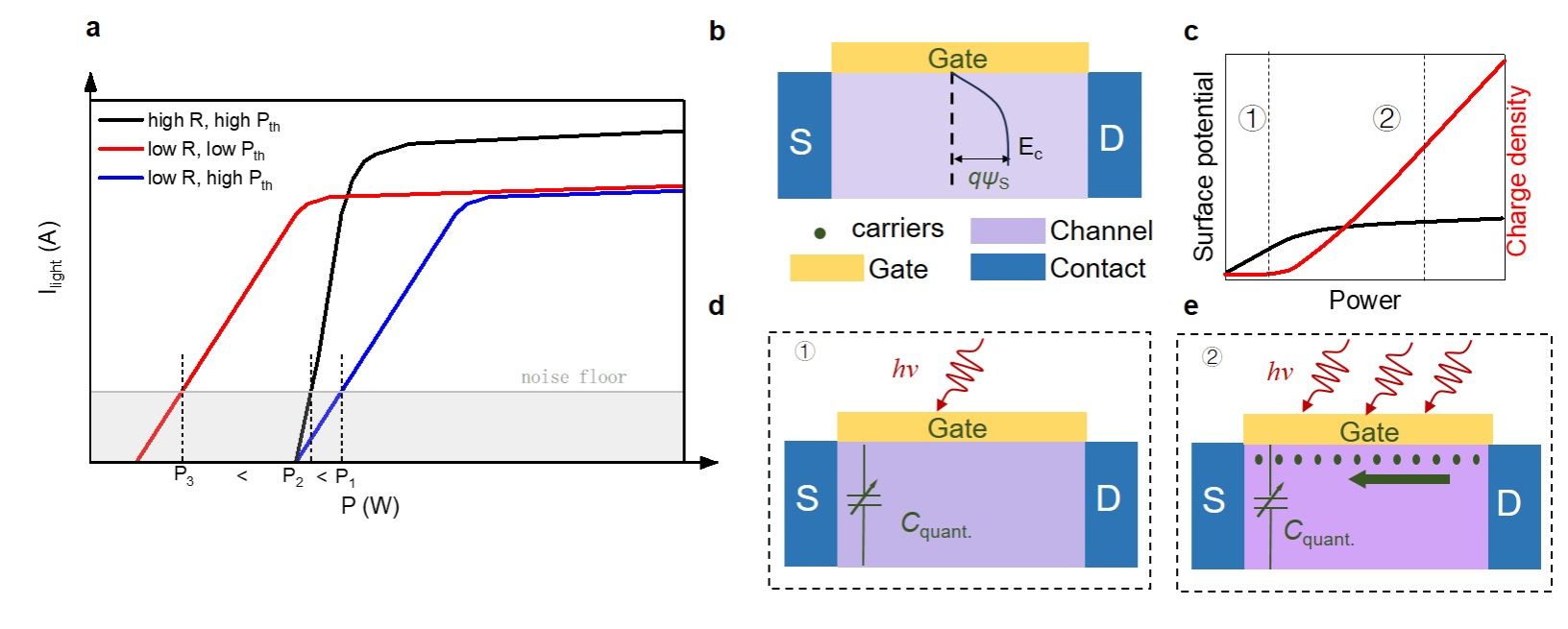

圖1：光電晶體管開啟閾值功率的概念與原理。a，光電探測器閾值功率示意圖。兩個光電晶體管的最小可探測功率由其探測率決定（P1和P2）。另一個具有優化檢測極限的探測器展現出更好的閾值功率（P3），盡管其響應度（R）較低。b，光電晶體管閾值功率的起源（由源極（S）、漏極（D）和柵極定義）。c，閾值以下（區域1）和以上（區域2）的溝道電荷，箭頭表示光電流方向。d，光（?ν）照射下的光電晶體管結構；e，光電晶體管溝道的表面電勢和電荷密度隨入射光功率的變化關系。

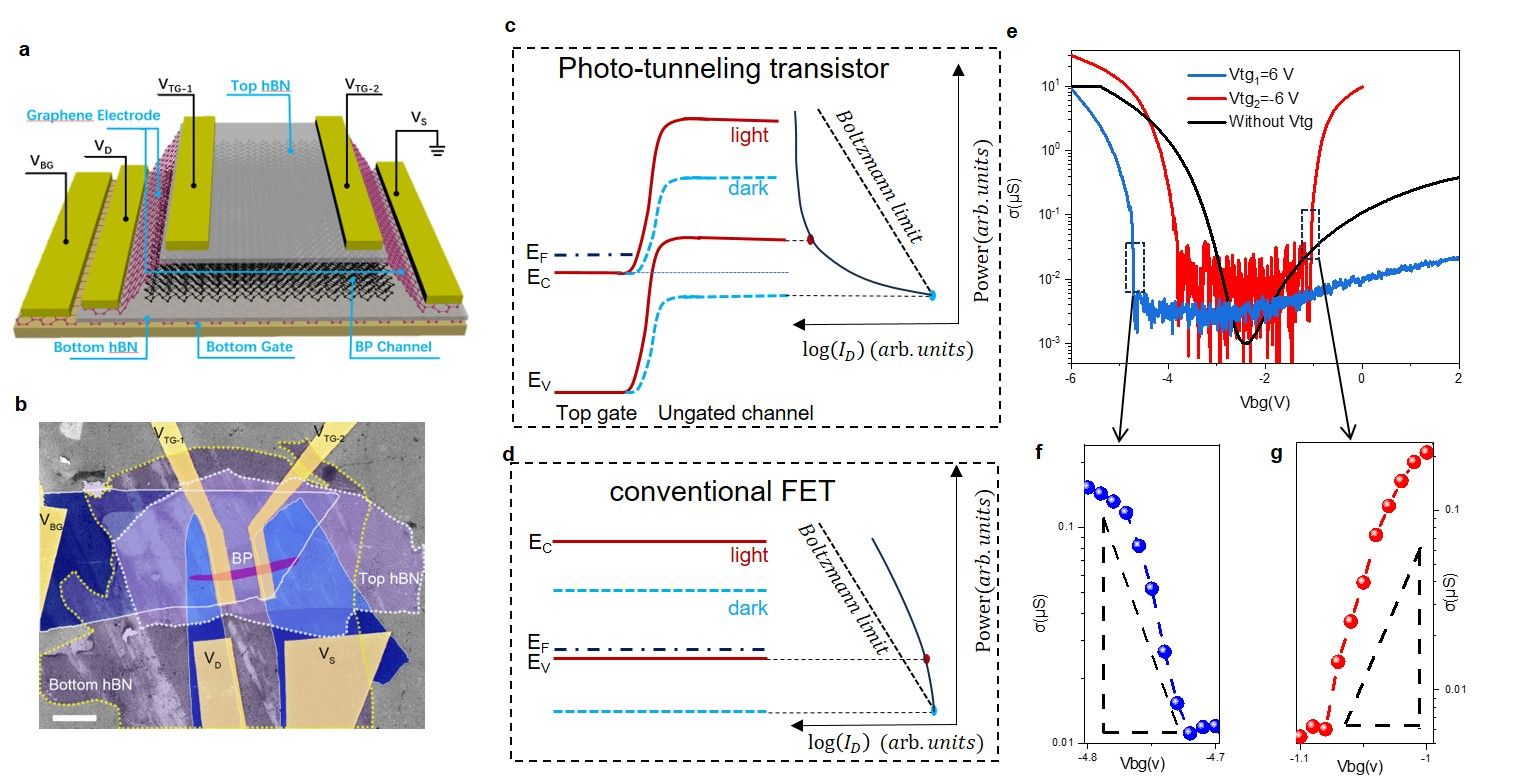

圖2：黑磷(BP)光隧穿晶體管。a.器件結構示意圖，展示BP溝道、石墨烯接觸電極(源極Vs與漏極Vd)、底柵(Vbg)、兩個部分頂柵(Vtg1與Vtg2)以及六方氮化硼(hBN)介質層。b.圖中典型器件的掃描電子顯微鏡(SEM)偽彩照片，彩色虛線標注器件不同層結構：黃色為底層hBN，白色為頂層hBN，實線白框標示底柵電極，比例尺為10微米。c和d分別展示不同光晶體管工作原理的能帶示意圖，具體描繪了光隧穿晶體管與傳統場效應晶體管(FET)在暗態(藍色虛線)與光照(紅色實線)下的情況。采用帶間隧穿(熱電子)電荷注入機制時，器件具有陡峭(平緩)的亞閾值擺幅(SS)并對弱光產生(無)響應。Id表示源漏電流，Ef為費米能級，Ev代表BP溝道價帶能量。e.圖器件在室溫下不同工作模式的轉移特性曲線。無頂柵電壓(Vtg)時表現為雙極型FET(黑色曲線)；當Vtg1=6V(Vtg2=-6V)時，器件配置為p型(n型)隧穿晶體管(Vds=0.1V)。f和g為隧穿晶體管模式的放大轉移曲線，虛線三角標示SS=60mV/dec的亞閾值斜率作為對比基準。

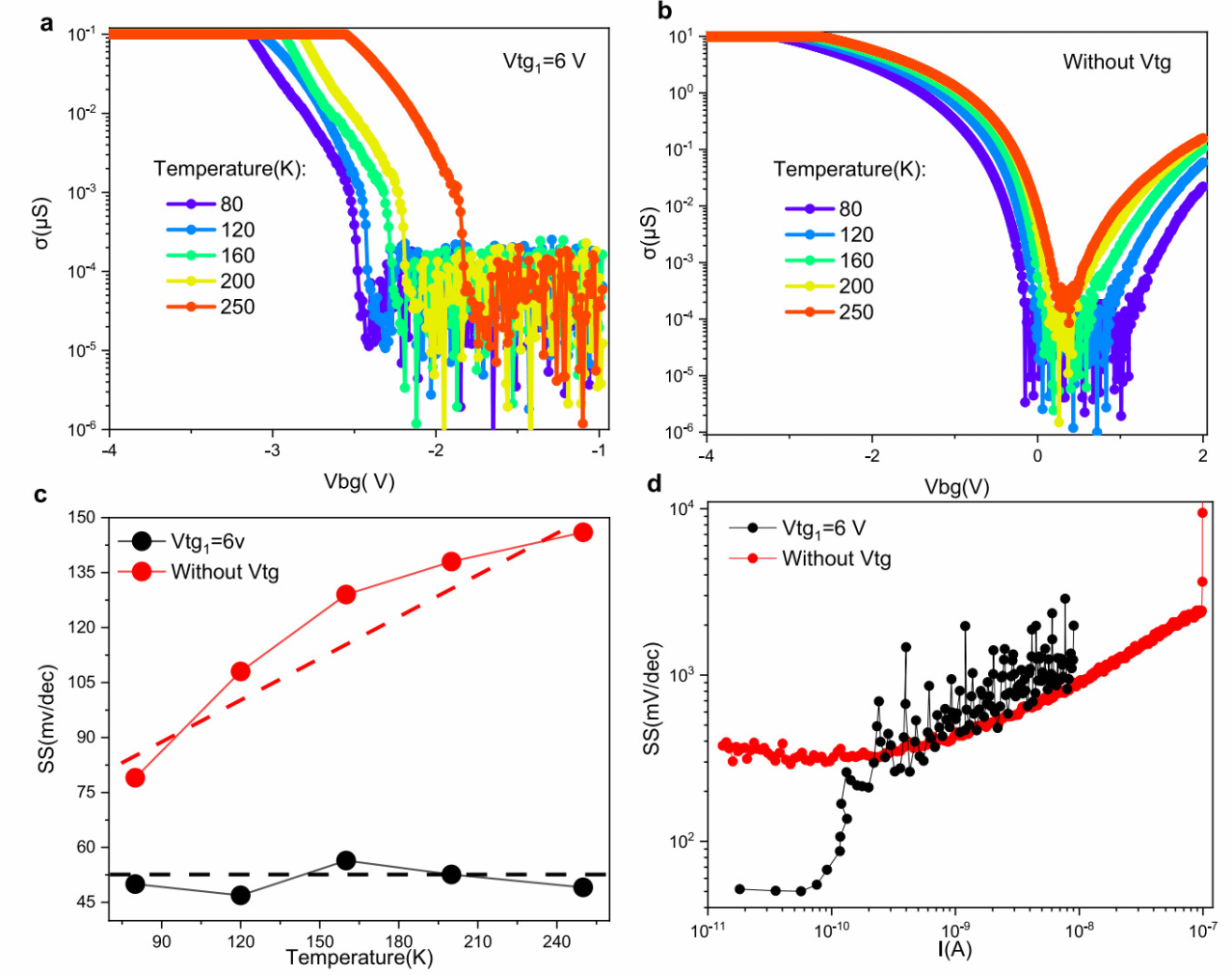

圖3：光隧穿晶體管的帶間隧穿特性。a、b分別為器件在隧穿晶體管模式和傳統FET模式下隨溫度變化的轉移特性曲線(Vds=0.1V)。c展示了兩種模式下提取的最低亞閾值擺幅(SS)與溫度的關系：傳統FET(紅色)的SS隨溫度線性增加，遵循熱電子注入規律；而隧穿晶體管(黑色)的SS與溫度無關，呈現帶間隧穿特性，虛線用于標示總體變化趨勢。d為T=300K時根據轉移曲線提取的SS隨源漏電流變化關系。

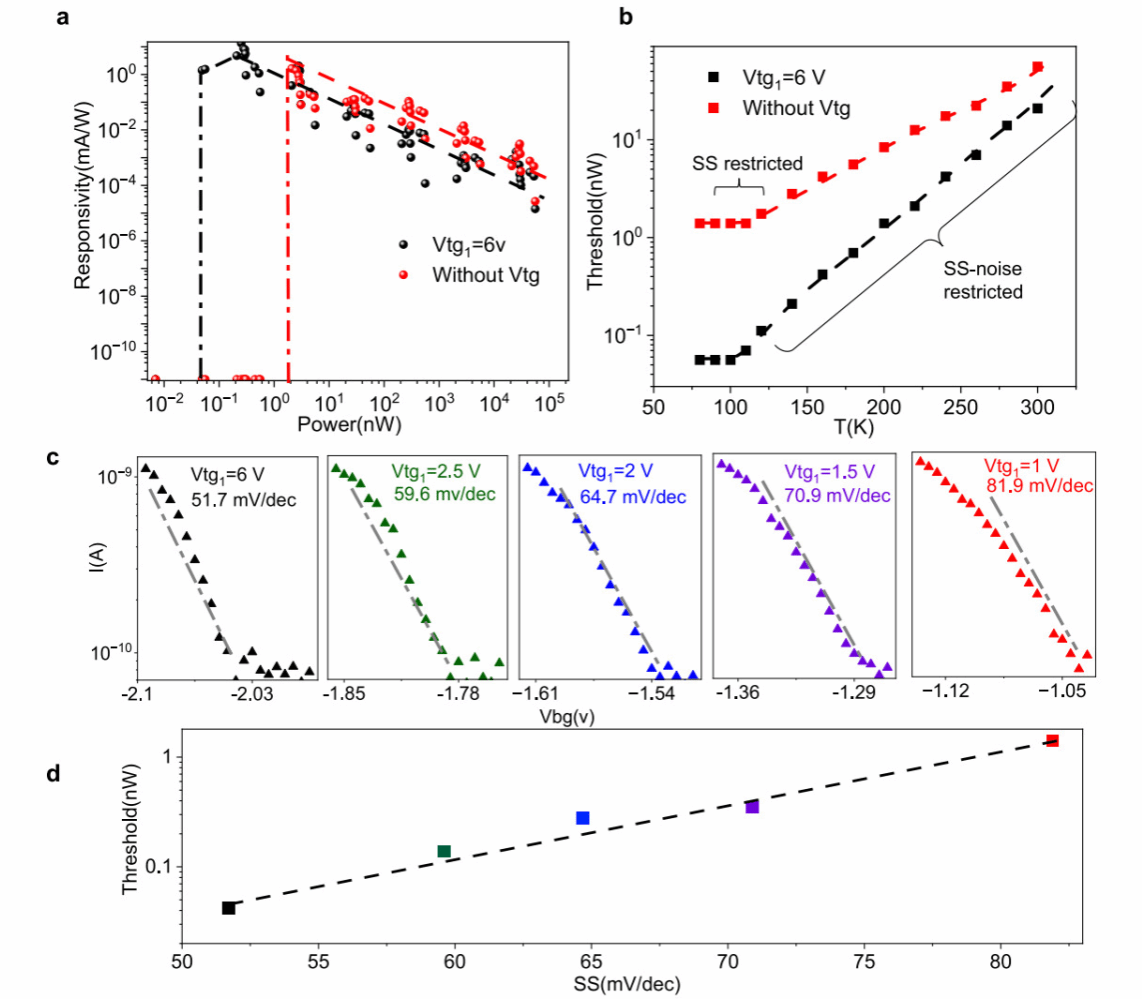

圖4：亞閾值擺幅(SS)與開啟閾值的關聯性。a.通過光響應測量提取的傳統FET(紅色)與光隧穿晶體管(黑色)響應度對比，顯示光隧穿晶體管具有更優的閾值功率但響應度較低。b.實測傳統FET(紅色)與光隧穿晶體管(黑色)的閾值功率隨溫度變化關系，曲線可劃分為兩個特征區域，揭示了電荷注入機制對閾值功率的決定性作用。c.不同頂柵電壓(Vtg1)下器件的轉移特性曲線，顯示SS隨Vtg1連續調控，灰色虛線標示SS=60mV/dec的參考斜率(Vds=0.1V)。d.對應(c)中配置的實測閾值功率與SS的函數關系。
