想知道如何利用矢量網絡分析儀測量電纜阻抗和損耗嗎？

第一步：校準

除了待測電纜外，還需要另外一條輔助電纜。我們使用的ZVB8矢量網絡分析儀（下文中稱矢網）有兩個端口：Port1和Port2，測試前需先對這兩個端口和輔助電纜進行校準，讓矢網自動計算補償值和進行錯誤校正。

步驟

1.?矢網上電，將輔助電纜一端連接到一個端口，假設連到Port1。

2.?取出calibration?kit。calibration?kit有三個校準件：匹配器，短路器和開路器。

3.?按矢網面板上CHANNEL組內的CAL按鈕（如圖所示），打開校準菜單：

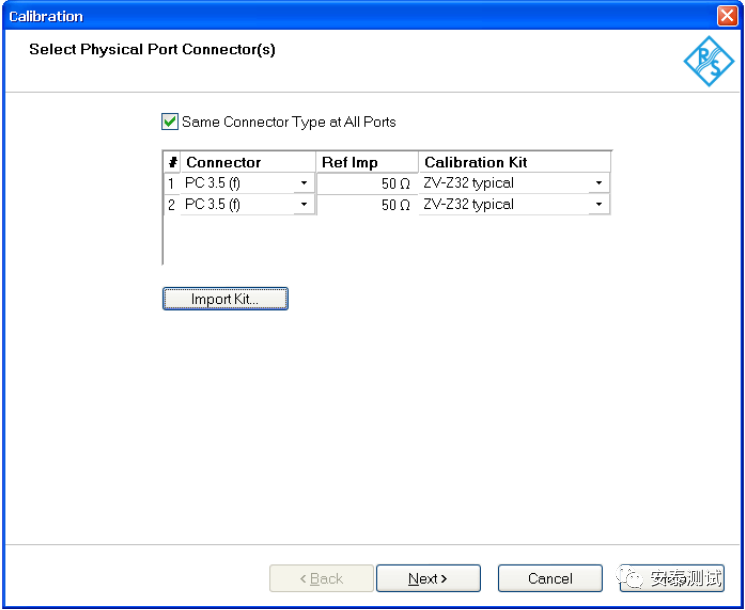

4.?在矢網屏幕右側顯示的菜單中依次點選菜單Start?Cal->Two-Port?P1?P2->TOSM打校準對話框（如圖所示）：

5.?用NAVIGATION組的←RELD和→RELD按鈕移動焦點，用此組的←和→移動光標。配合OK ENTER進行確定操作。

6.?選擇所用的Calibration?Kit（我們使用的是“ZV-Z32?typical”）和Connector類型（我們使用“PC3.5(f)”），然后按Next>。

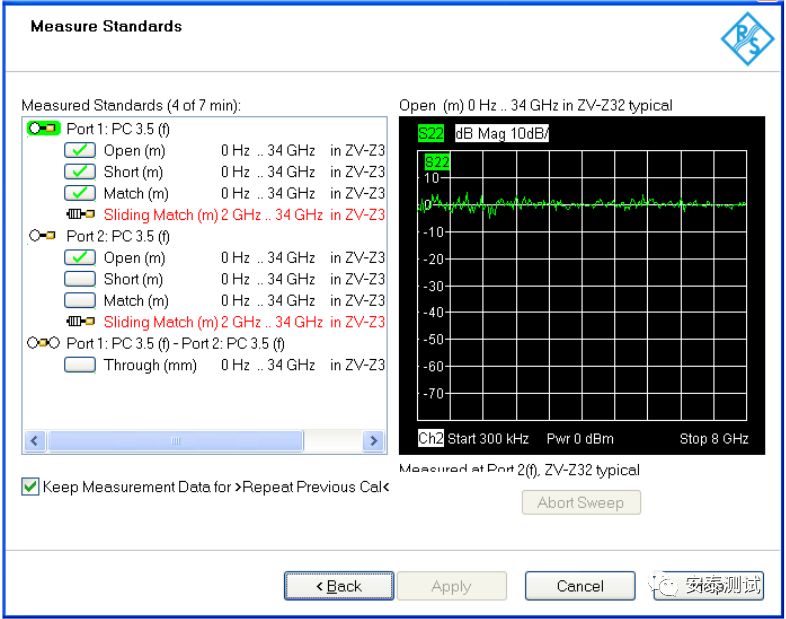

7.?在接下來出現的對話框中（如圖所示）：

將光標移動到某一行上，在輔助電纜的另一端接上相應的校準件，按OK ENTER測量，屏幕右側會顯示掃描出的綠色曲線。（“Port1”表示在Port1上，即輔助電纜另一端上連接校準件；“Port2”表示在Port2上連接；“Through”表示將輔助電纜的另一端連到Port2上）掃描完成后，矢網會發“吡”的一聲提示。同時選定行左邊會被打勾。

8.?選定另一行，按同樣的方法重復操作，直至所有行都被打上勾。按Apply校準完成。

第二步：測量電纜損耗

1.?將待測電纜連接于輔助電纜與Port2之間，然后按下矢網面板TRACE組內（如圖所示）的MEAS按鈕。

2.?從矢網屏幕內右側的菜單選擇“S21”或“S12”，然后按下MESA按鈕右邊的FPRMAT按鈕，從矢網屏幕內右側的菜單選擇“dB?Mag”、%1，此時屏幕內出現曲線即為待測電纜在不同頻率下的衰減曲線。

4.?用CHANNEL組內的STARE CENTER和STOP SPAN按鈕可以調整所要查看的頻率范圍。

5.?按下矢網面板TRACE組內的MA RKER顯示光標，然后用旋鈕按鈕將光標調整到所需要的頻率察看衰減值。也可在光標顯示之后直接在頻率框內輸入想要的頻率察看。

第三步：測量電纜阻抗

1.?同樣地，將待測電纜連接于輔助電纜與Port2之間，然后按下矢網面板TRACE組內的MEAS按鈕。

2.?按兩次MEAS按鈕右邊的FORMAT按鈕，選擇“Lin?Mag”，然后按兩次MEAS按鈕，選擇Impedance，出現“Z<-S11”“Z<-S12”“Z<-S21”“Z<-S22”四個項目，它們就是待測電纜的阻抗參數。

3.?“Z<-S11”和“Z<-S22”分別為待測電纜兩端的輸入阻抗；而“Z<-S12”和“Z<-S21”為待測電纜兩個方向的傳輸阻抗，可按照要求進行選擇。
