隨著道路電磁環境（EME）的日益復雜，以及汽車自動化程度的日益提高，汽車在行駛過程中面臨的挑戰也在不斷增加。雖然汽車生產過程中已經存在許多嚴格的抗擾度測試要求，然而道路上的射頻信號干擾仍然可能對車輛的電子設備造成影響，對于車輛的電磁抗干擾特性測試正在成為迫切需求。
中國汽車工程學會團體標準T/CSAE xx-xxxx“道路車輛復雜電磁環境適應性要求和試驗方法”描述了一種捕獲和記錄室外電磁信號并將其帶回到EMC測試室進行重新播放的方法。該方法允許在不同的EMC測試實驗室中針對不同的目標使用一致的記錄信號進行測試，從而大大提高測試結果的可重復性。
羅德與施瓦茨公司（Rohde＆Schwarz，以下簡稱“R&S公司”）在與中汽研汽車檢驗中心（天津）有限公司（TATC）EMC標準和測試專家多次溝通研究相關標準和需求后開發了TA-EME復雜電磁環境測試系統，為此提供了自動化的解決方案。系統可準確記錄和再現EME信號，同時可提高輸出結果的可重復性。測試結果能夠通過視頻系統主觀監控或通過CAN總線接口來監控。R&S®EMC32已集成到該解決方案中，此軟件可利用其現有功能來進行測試系統的自動化和控制，并監視被測車輛或設備的功能。
EME 測試簡介
EME測試是利用復雜電磁環境測試系統TA-EME（包含R&S®IQR/IQW，R&S®SMW，R&S®FSW，R&S®FSV，EME軟件）對車輛進行電磁環境適應性測試。最新版本的EVTEST管理規則中現已加入了EME測試的相關內容，采用30MHz以下實際電磁環境信號對車輛的性能進行考核。EME測試和傳統電磁抗擾測試共同作為安全要求的一部分，占EV-TEST總評估的5％。

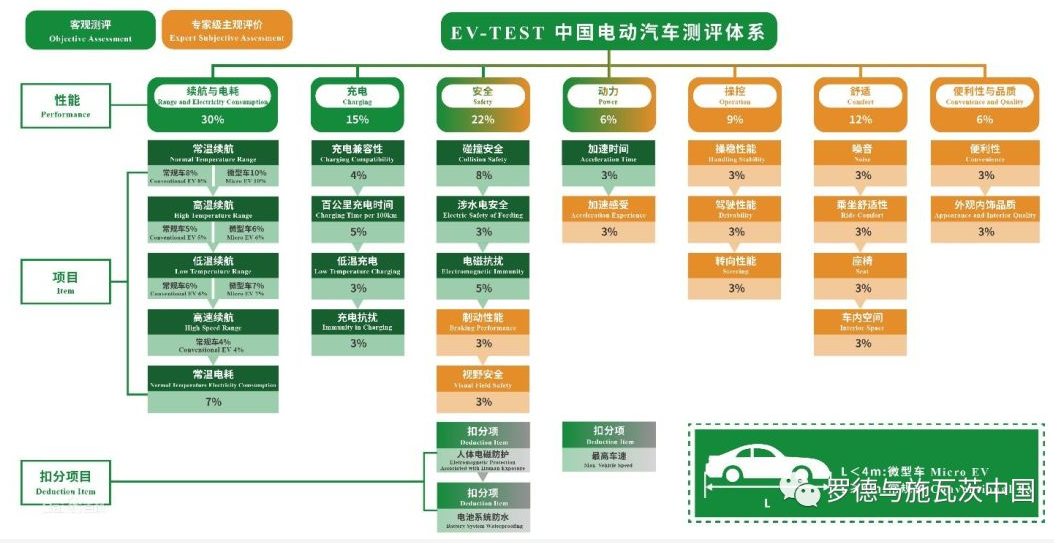

EV-TEST中的安全要求包含電磁抗擾測試和EME 測試
EME測試包含以下幾點，一定程度上可以認為是現有電磁抗擾測試的補充：
-直接測試電氣和電子設備的EMC安全性和可靠性
-無線電共存-在存在已知無線電和無線通信信號的情況下評估設備的性能和功能
-各種操作環境下的情景模擬
EME 測試信號

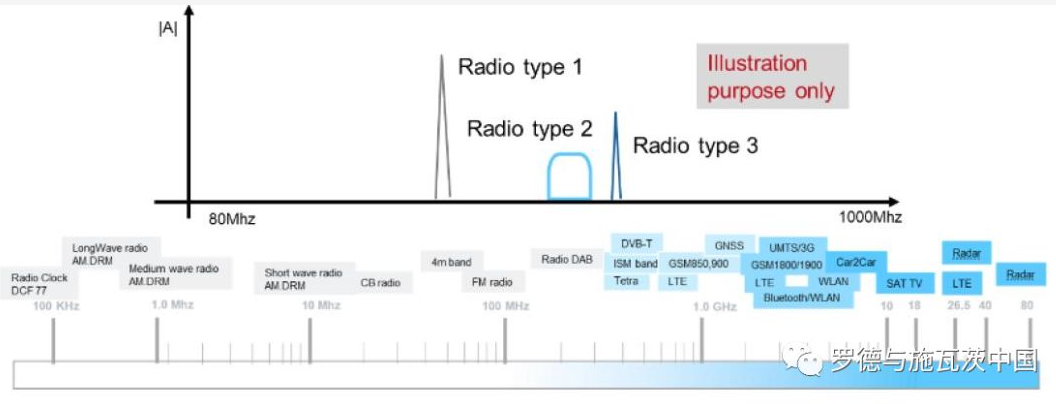

EME信號類型1：標準無線電傳輸系統情景，由三個或更多在80MHz~1GHz不同頻段中的標準無線電信號組成。

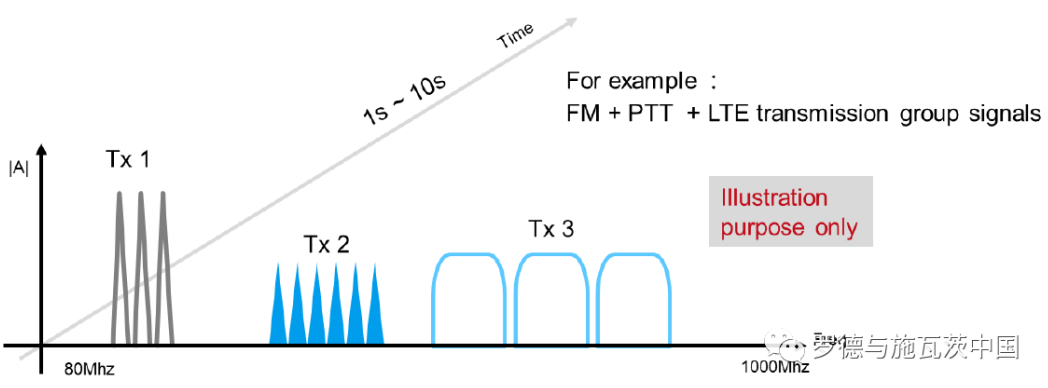

EME信號類型2：一組具有相似調制模式的無線電傳輸信號，屬于同一類標準無線電傳輸系統。

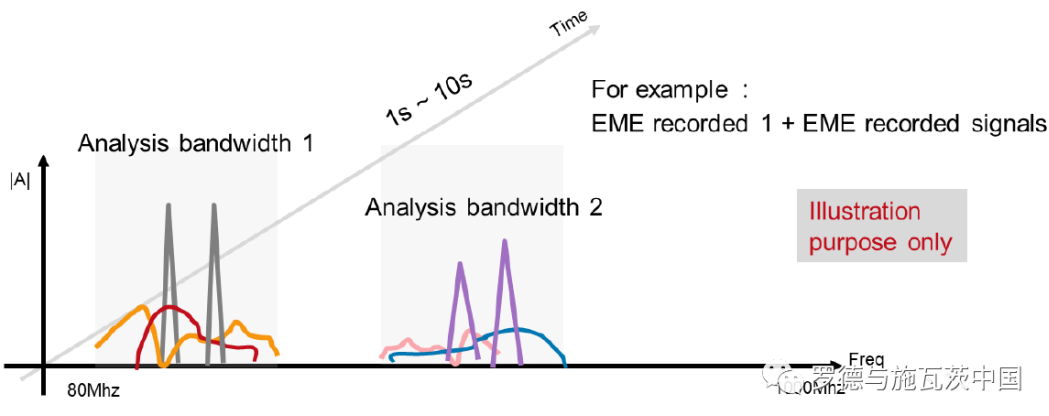

EME信號類型3：復雜電磁環境中的RF信號，現場采集和記錄。
EME信號類型4：標準情景下無線電傳輸系統信號的組成（EME信號類型2的組成部分）
EME信號類型5：典型無線電信號情景的組成（EME信號類型3的組成部分）
TA-EME 測試系統
系統設計用于
復雜的電磁信號采集與記錄
系統校準和場強調整
EME信號生成和信號回放驗證
用于汽車測試的EME信號生成
系統設計與框圖

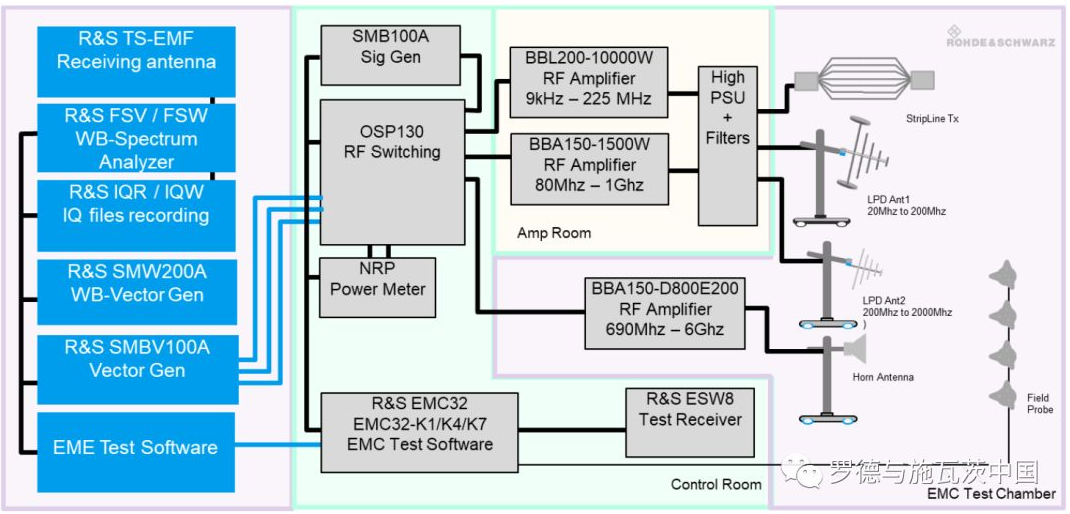

TA-EME測試系統（下面的藍色方框）包括接收天線（R&S®TS-EMF）、頻譜分析儀（R&S®FSW）、I/Q數據記錄器（R&S®IQR/IQW）、矢量信號發生器（R&S®SMW200A / R&S®SMBV100A）及EME測試軟件。該布置是對于傳統汽車EMC測試系統（下面的灰色框）的擴展開發了EME測試軟件，用于記錄EME信號，與現有R＆S®EMC32軟件對接以進行波形回放以及執行波形驗證。
汽車EMC測試系統 (EME測試擴展)
復雜電磁信號采集和記錄
